Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  Brettas em Sex 06 Dez 2013, 08:17

Pessoal,
Vou aproveitar o resto do ano e finalizar mais um projeto.
Vou tentar representar o Bf 109F-2 voado pelo 'experten' Werner Pichon Kalau von Hofe.
Conto com a ajuda de todos!
Um abraço.

O Oblt. Werner Pichon Kalau von Hofe serviu como Technical officer no I./JG 20 em setembro de 1939, unidade comandada pelo Hptm. Hannes Trautloft.
Suas primeiras vitórias aconteceram na Batalha da Inglaterra derrubando três Defiants do 141 Squadron. Em junho de 1940 o I./JG 20 recebeu nova designação como III./JG 54. Em outubro de 1940, já agraciado com a Cruz de Cavaleiro de primeira classe, obteve a vitória de número 300 do III./JG 54 contra um Spitfire. Von Hofe continuou a voar e combater contra os caças da RAF obtendo neste período cinco vitórias confirmadas.
Na primavera de 1941 esteve em missão de combate sobre a Iugoslávia e no dia 25 de junho deste mesmo ano participou da invasão a União Soviética na conhecida Operação Barbarossa.
Voando a nova versão do caça da Messerschmitt, Bf 109F-2, von Hofe obteve várias vitórias contra caças russos.
Em outubro de 1942 foi derrubado em território inimigo. Capturado pelos russos, conseguiu fugir para as linhas alemãs.
Obteve 21 vitórias confirmadas.
Qualquer informação sobre Werner Pichon Kalau von Hofe será bem vinda.
Fonte: More Luftwaffe Figther Aircraft in Profile - Sundin & Bergstrom, 2003.
Fonte da foto: http://109lair.hobbyvista.com/index1024.htm

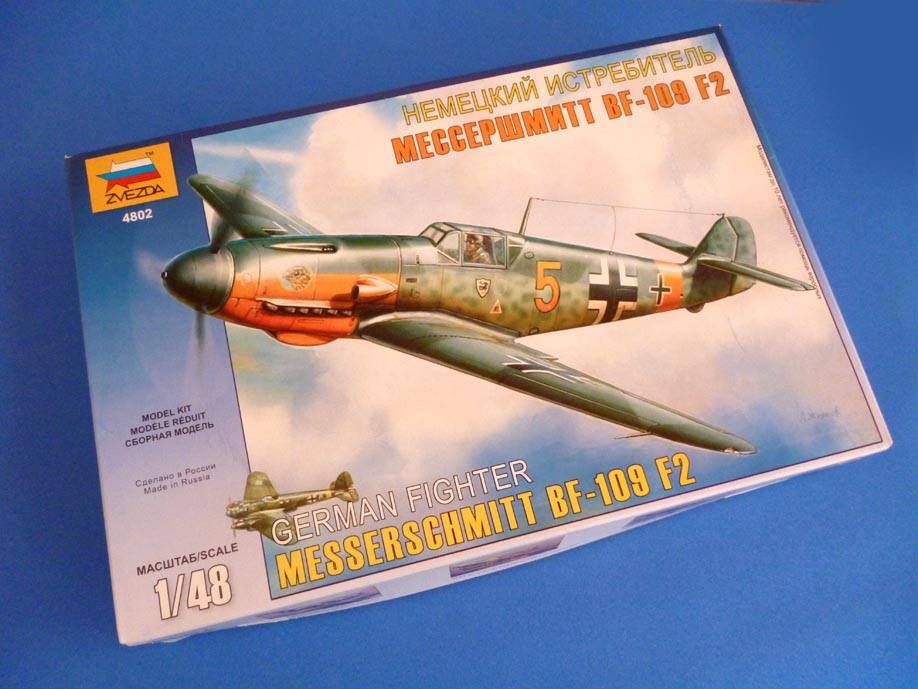

Aqui está o kit da Zvezda.
Na 1/48 é o melhor kit já produzido.


Brettas

Número de Mensagens : 143
Idade : 53
Localização : Juiz de Fora MG.
Data de inscrição : 22/07/2013

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  Brettas em Sex 06 Dez 2013, 08:42

Bf 109F-2 Zvezda 1/48 Oblt. Werner Pichon Kalau von Hofe.

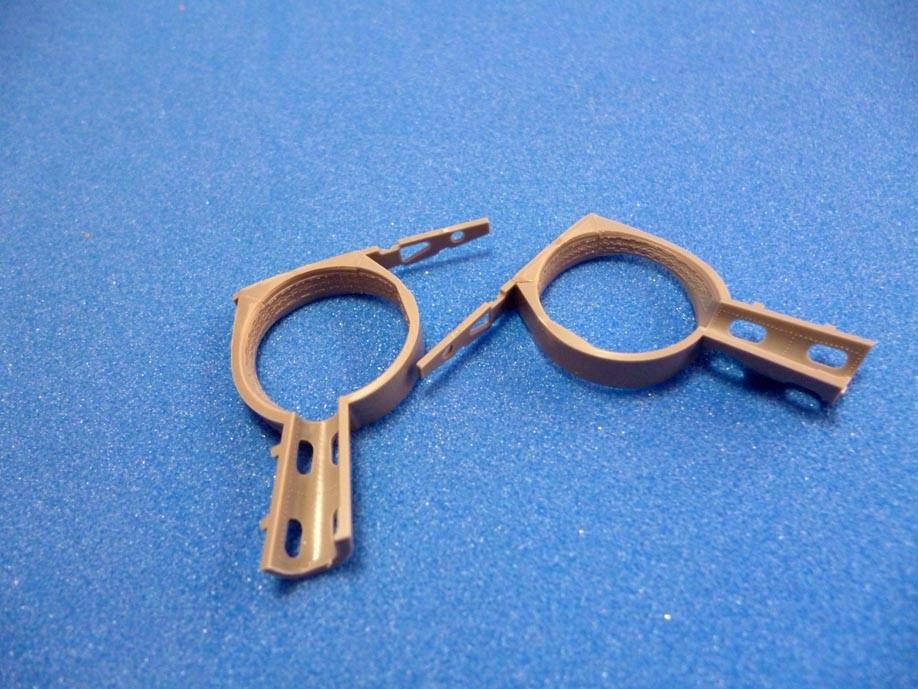

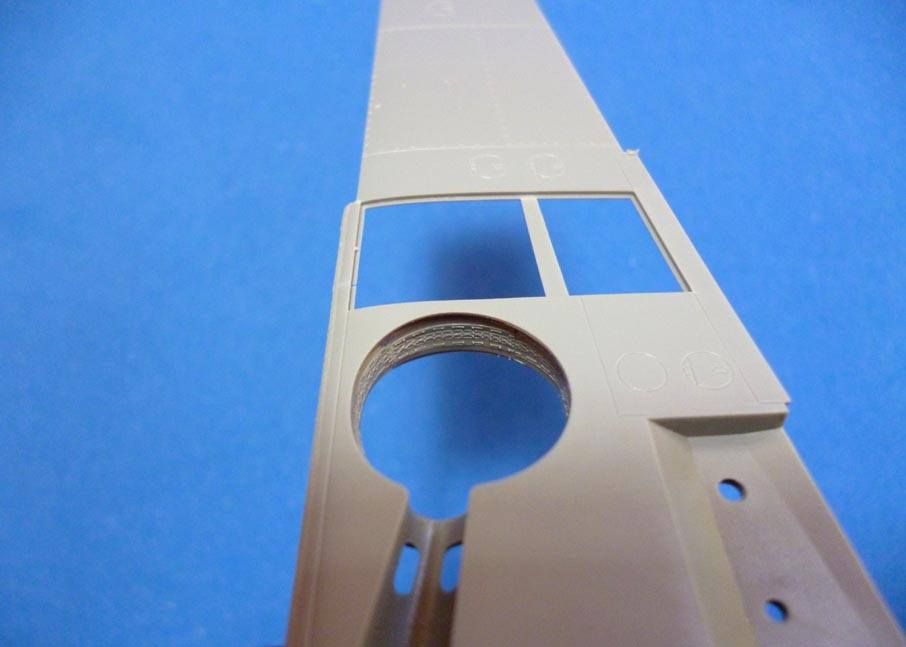

Já iniciei o cockpit, mas antes farei alguns ajustes em algumas peças, uma delas são os porões das rodas.

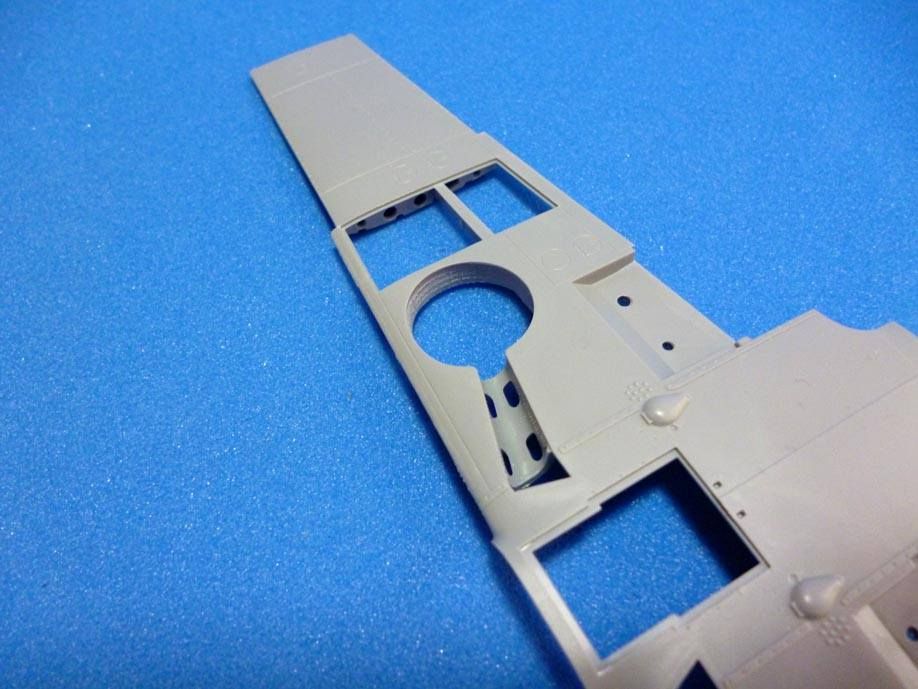

As duas peças principais D3 e D2 serão coladas as peças D6 e D7 antes de serem coladas as asas. Isso facilita uma ajuste melhor nas junções dessas peças.



Peças ajustadas e coladas.
Vou usar muito menos putty para fechar uma pequena fresta.

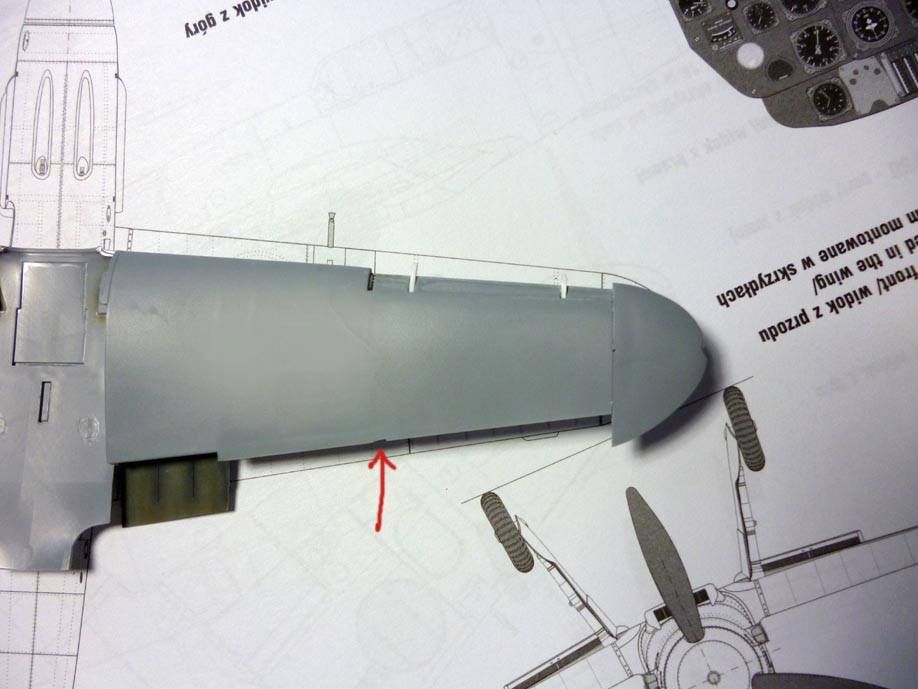

Um teste de encaixe com a parte inferior das asas.





Inté.


Brettas

Número de Mensagens : 143
Idade : 53
Localização : Juiz de Fora MG.
Data de inscrição : 22/07/2013

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  Brettas em Sex 06 Dez 2013, 08:45

Bf 109F-2 Zvezda 1/48 Oblt. Werner Pichon Kalau von Hofe.

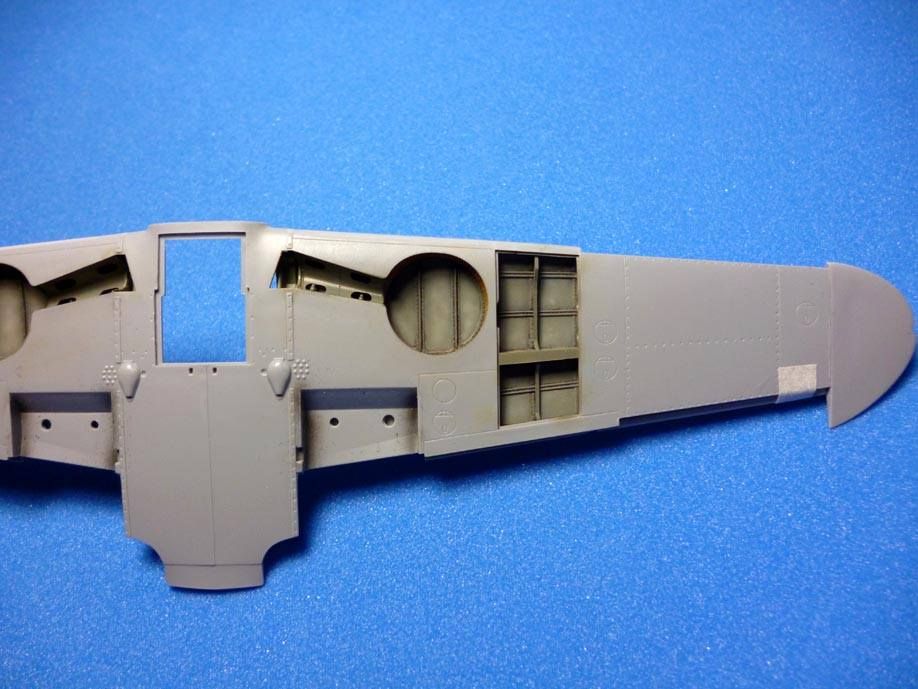

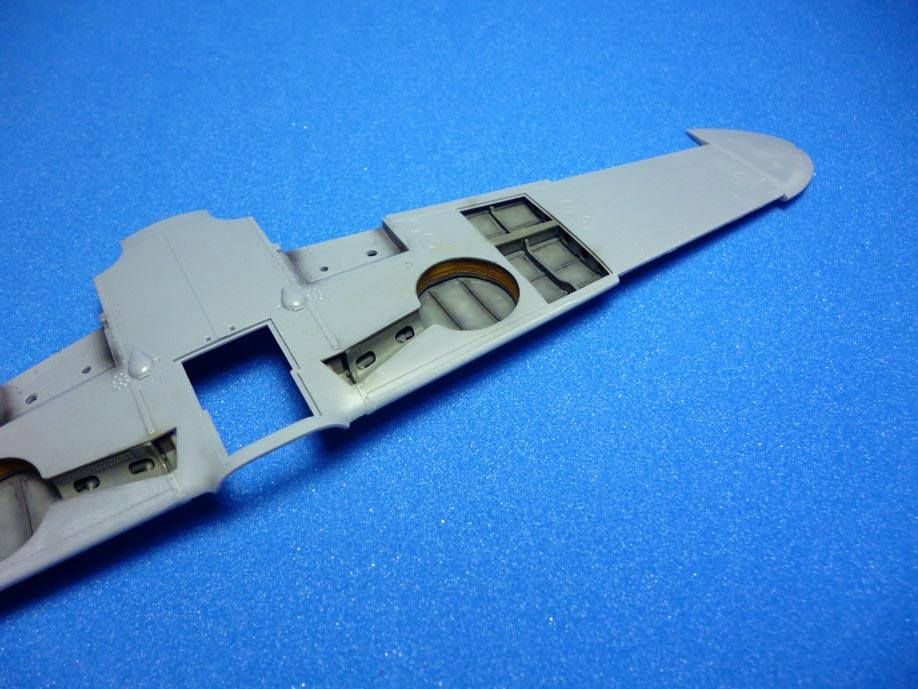

Pintei o porão das rodas e a lona que fechava o acesso interno.
Os encaixes são muito bons. Asas coladas!





As luzes de navegação do Bf 109F-2 não tinham a cúpula de plexiglas (seta vermelha)
O tube de Pitot foi retirado para um novo que ainda vai ser feito (seta amarela).



Inté mais!

Brettas

Número de Mensagens : 143
Idade : 53
Localização : Juiz de Fora MG.
Data de inscrição : 22/07/2013

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  Brettas em Sex 06 Dez 2013, 09:42

Bf 109F-2 Zvezda 1/48 Oblt. Werner Pichon Kalau von Hofe.

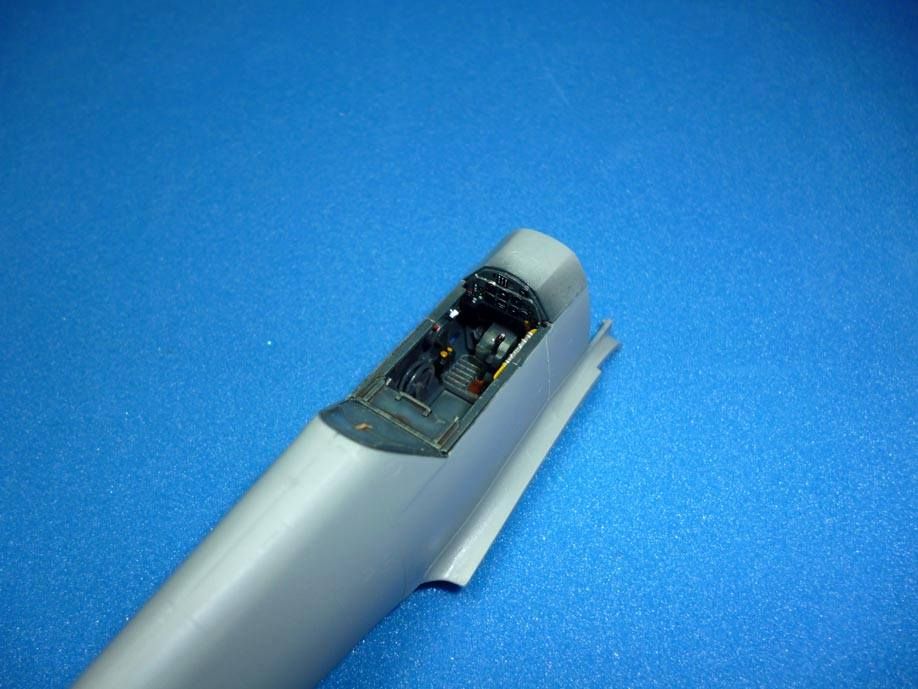

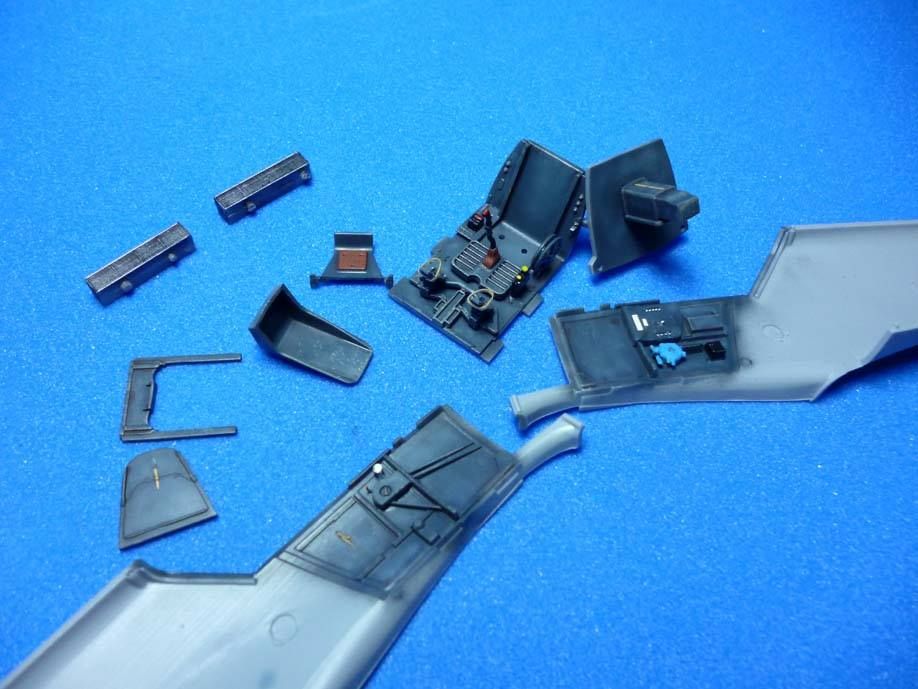

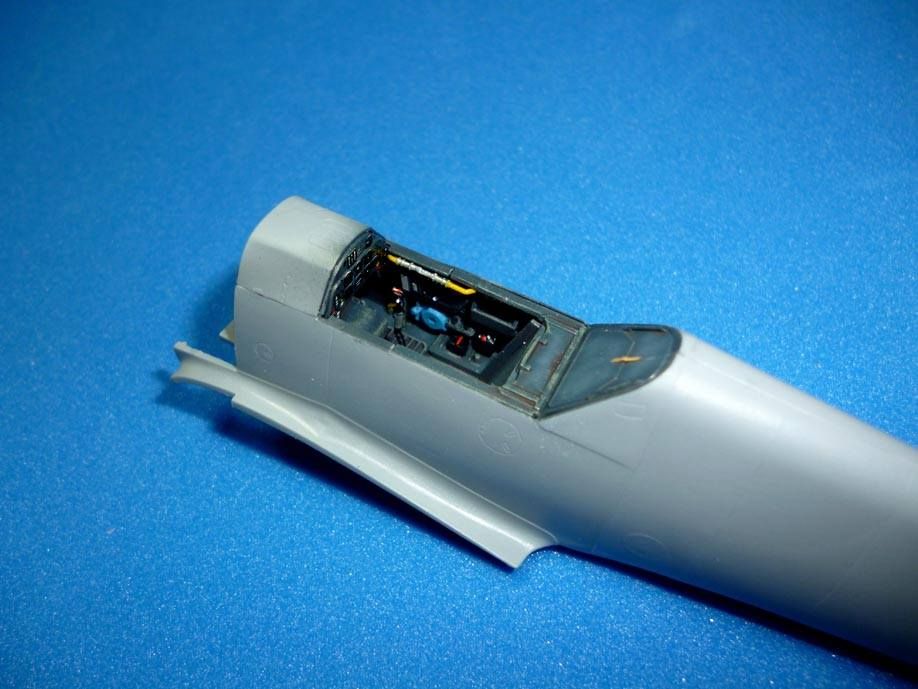

O modelo copia com fidelidade o cockpit do Bf 109F.
Acho isso excelente pois afasta a necessidade do uso de resinas.

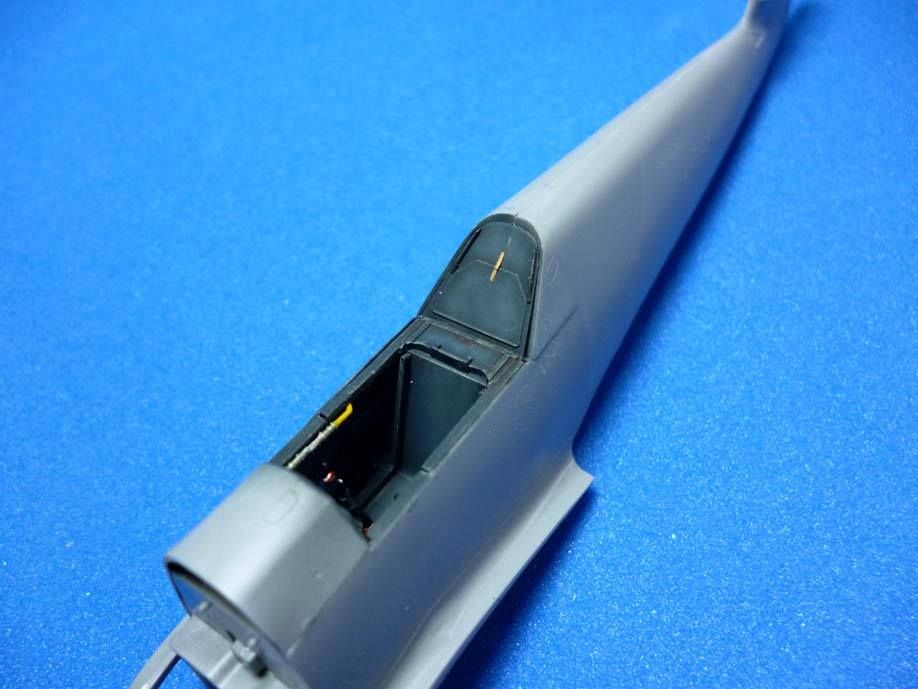

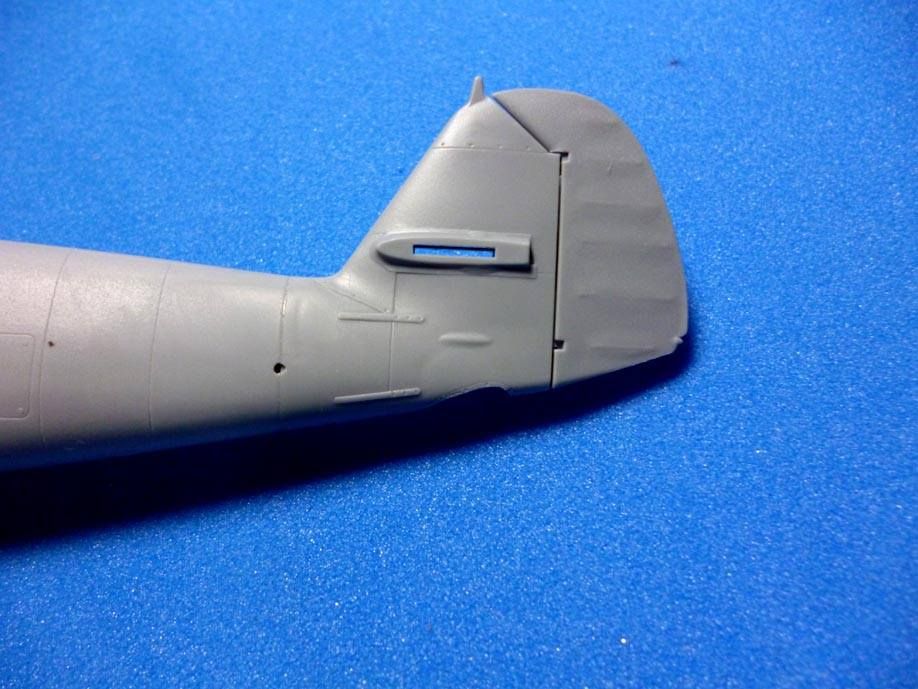

Colei todo o conjunto do cockpit, as metades da fuselagem, cauda e leme.
O assento e cintos ficarão para o final.







Inté!

Brettas

Número de Mensagens : 143
Idade : 53
Localização : Juiz de Fora MG.
Data de inscrição : 22/07/2013

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  Brettas em Sex 06 Dez 2013, 09:48

Bf 109F-2 Zvezda 1/48 Oblt. Werner Pichon Kalau von Hofe.
Cobertura dos radiadores já estão colados.



Suportes dos slats feitos em plasticard. Esse detalhe ficou faltando no kit da Zvezda, mas nada que uma boa pesquisa não resolva.
Segui as plantas que vem no livro 'Messerschmitt Bf 109F vol II' da Kagero.
Tem pessoas que não se importam, mas um kit correto é sempre muito bom e esse Zvezda é muito legal.



Lema colado.



Inté então!


Brettas

Número de Mensagens : 143
Idade : 53
Localização : Juiz de Fora MG.
Data de inscrição : 22/07/2013

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  ogro em Sex 06 Dez 2013, 13:47

aplauso aplauso aplauso  Mais !

ogro

Número de Mensagens : 11936
Idade : 53
Localização : São Paulo
Data de inscrição : 02/04/2008

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  Brettas em Sab 07 Dez 2013, 09:26

ogro escreveu:
aplauso aplauso aplauso  Mais !
Very Happy

Brettas

Número de Mensagens : 143
Idade : 53
Localização : Juiz de Fora MG.
Data de inscrição : 22/07/2013

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  Brettas em Sab 07 Dez 2013, 09:32

Bf 109F-2 Zvezda 1/48 Oblt. Werner Pichon Kalau von Hofe.
É interessante observar que nenhuma empresa conseguiu reproduzir essa peça corretamente nos kits 1/48.

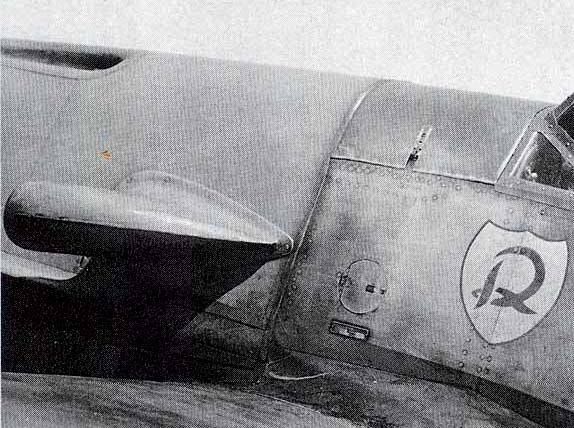

No Bf 109F-2, a entrada do compressor era esguia e afilada, muito diferente da série E, mais quadrada.
Não ficava encaixada no capô do motor e sim presa com rebites por cima do capô.
Fonte da foto: http://www.bf-109.com/

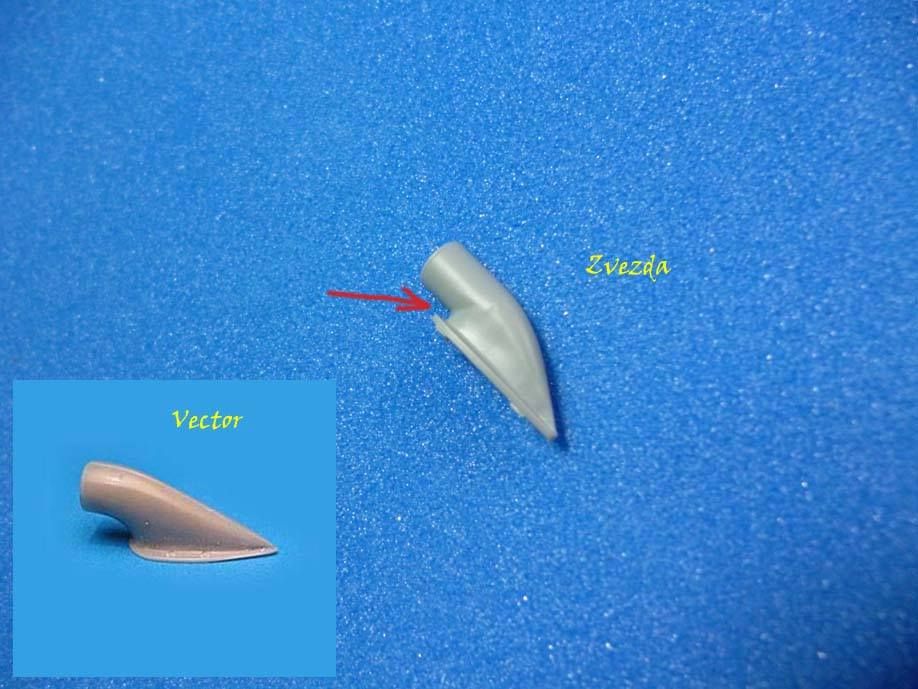

O Bf 109F-2 produzido pela Zvezda apresenta esta peça com uma entrada baixa e reta (seta vermelha), bem diferente da peça corretamente produzida pela Vector.
Pedi ao Marcelo Bertolin para copiar várias dessas peças pra mim.Cool



A versão F-4 recebeu um novo motor, DB 601E e uma nova entrada do Supercharger.
A Zvezda desta vez acertou no formato, mas faltou pouco para ficar perfeita.
A dobra que fixa a peça ao capô do motor é interrompida na parte superior, ficando mais larga. Isso pode ser corrigido retirando o excesso com estilete e acertando o formato com uma lixa, se consegue um bom resultado.

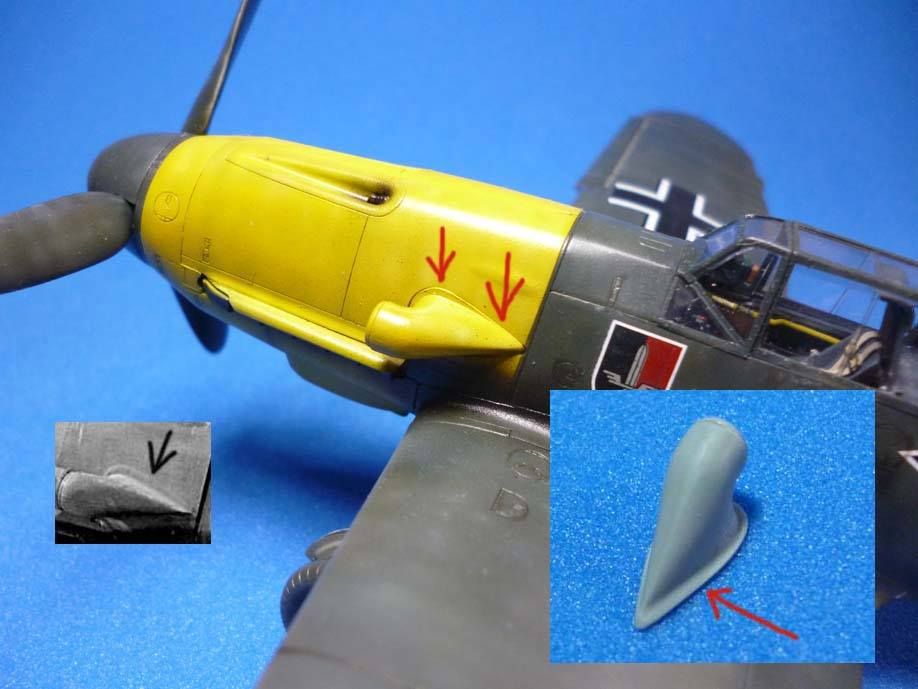

A foto abaixo mostra um F-4 que montei aqui.
Notem a dobra interrompida no kit e a direita a mesma peça que estou fazendo a correção para cópias. Ainda falta a linha de solda e rebites.
A esquerda foto da entrada de um Bf 109F-4



Inté mais!

Brettas

Número de Mensagens : 143
Idade : 53
Localização : Juiz de Fora MG.
Data de inscrição : 22/07/2013

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  Haroldo em Dom 08 Dez 2013, 18:27

Mais um Brettas? E quanta pesquisa! affraid
Vamos lá, dá tempo para terminar.
Boa sorte e um abraço.

Haroldo

Número de Mensagens : 1992
Idade : 64
Localização : Guariba/SP
Data de inscrição : 17/06/2010

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  ogro em Dom 08 Dez 2013, 18:41

Haroldo escreveu:Mais um Brettas? E quanta pesquisa! affraid
Vamos lá, dá tempo para terminar.
Boa sorte e um abraço.
Padrão Brettas de qualidade !

ogro

Número de Mensagens : 11936
Idade : 53
Localização : São Paulo
Data de inscrição : 02/04/2008

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  Brettas em Seg 09 Dez 2013, 17:07

Haroldo escreveu:Mais um Brettas? E quanta pesquisa! affraid
Vamos lá, dá tempo para terminar.
Boa sorte e um abraço.

Já adiantei mais um pouco. Amanhã coloco mais fotos.
Valeu, um abraço!

Brettas

Número de Mensagens : 143
Idade : 53
Localização : Juiz de Fora MG.
Data de inscrição : 22/07/2013

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  Brettas em Seg 09 Dez 2013, 17:07

ogro escreveu:
Haroldo escreveu:Mais um Brettas? E quanta pesquisa! affraid
Vamos lá, dá tempo para terminar.
Boa sorte e um abraço.
Padrão Brettas de qualidade !

Vamos seguindo! Very Happy

Brettas

Número de Mensagens : 143
Idade : 53
Localização : Juiz de Fora MG.
Data de inscrição : 22/07/2013

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  Batatinha em Ter 10 Dez 2013, 16:08

É impressionante o cuidado na reprodução mais acurada que faz em suas montagens!
Espetacular mesmo. aplauso aplauso

_________________

A.Bell

Batatinha

Número de Mensagens : 7262
Idade : 50
Localização : São Paulo
Data de inscrição : 03/04/2008

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  Brettas em Ter 10 Dez 2013, 16:44

Batatinha escreveu:É impressionante o cuidado na reprodução mais acurada que faz em suas montagens!
 Espetacular mesmo. aplauso aplauso

Obrigado A. Bell!

Brettas

Número de Mensagens : 143
Idade : 53
Localização : Juiz de Fora MG.
Data de inscrição : 22/07/2013

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  Brettas em Ter 10 Dez 2013, 16:47

Bf 109F-2 Zvezda 1/48 Oblt. Werner Pichon Kalau von Hofe.

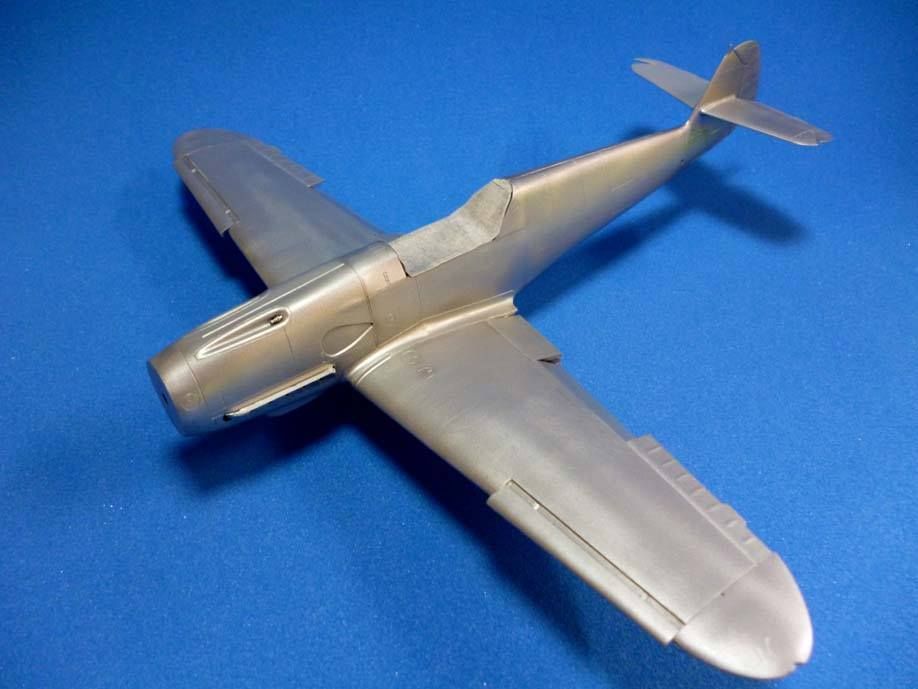

Alumínio aplicado.
Agora é só aguardar a cópia da peça da entrada de ar do compressor chegar para iniciar a pintura.





Inté!

Brettas

Número de Mensagens : 143
Idade : 53
Localização : Juiz de Fora MG.
Data de inscrição : 22/07/2013

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  ogro em Ter 10 Dez 2013, 22:23

Já  affraid E eu nem acabei uma mosquinha na 1/72  buáááááá

 aplauso

ogro

Número de Mensagens : 11936
Idade : 53
Localização : São Paulo
Data de inscrição : 02/04/2008

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  Brettas em Qua 11 Dez 2013, 02:28

ogro escreveu:
Já  affraid E eu nem acabei uma mosquinha na 1/72  buáááááá

 aplauso

Se não fosse a entrada do compressor já era pra ter aplicado tinta. Quero terminar antes do Natal!  Very Happy

Brettas

Número de Mensagens : 143
Idade : 53
Localização : Juiz de Fora MG.
Data de inscrição : 22/07/2013

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  casrlos alberto torrezani em Qui 12 Dez 2013, 19:22

    Parabéns! excelente montagem.  aplauso aplauso aplauso

casrlos alberto torrezani

Número de Mensagens : 714
Idade : 48
Localização : são paulo
Data de inscrição : 29/03/2011

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  Brettas em Qui 19 Dez 2013, 04:45

Obrigado Carlos!

Brettas

Número de Mensagens : 143
Idade : 53
Localização : Juiz de Fora MG.
Data de inscrição : 22/07/2013

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  Brettas em Qui 19 Dez 2013, 04:48

Bf 109F-2 Zvezda 1/48 Oblt. Werner Pichon Kalau von Hofe.
Pintura do conjunto do trem de pouso.
Rodas!

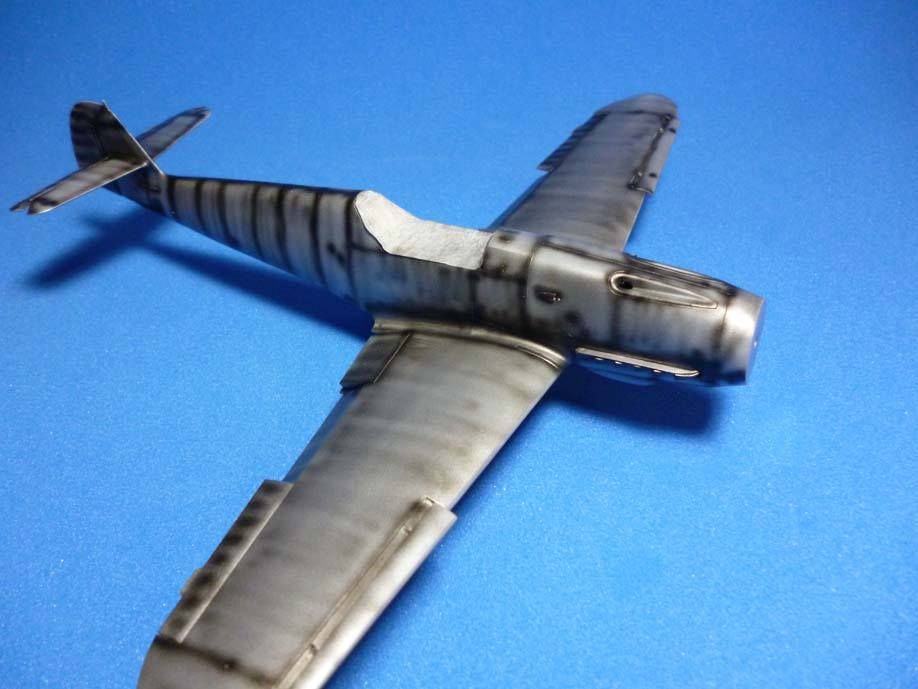

Minha Harpia já está começando a receber sua plumagem!
Pintei em alumínio e aproveitei para fazer o sombreamento em preto.
Recebeu também a nova entrada do supercharge.





Inté então!

Brettas

Número de Mensagens : 143
Idade : 53
Localização : Juiz de Fora MG.
Data de inscrição : 22/07/2013

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  Brettas em Qui 19 Dez 2013, 04:52

Bf 109F-2 Zvezda 1/48 Oblt. Werner Pichon Kalau von Hofe.
Para a camuflagem vou usar a folha da Authentic Decals 48-36 'Messerschmitt Bf 109f-2 Eastern Front' com ótimas opções de camuflagens.
As cores indicadas são o RLM 79, 71 e 76. Observando o pequeno trecho da filmagem onde podemos ver essa aeronave, o 79 me parece bem escuro, portanto vou usar o Sandgelb II indicado no 'Luftwaffe Color Chart' da Eagle Editions.
Fonte da foto: http://109lair.hobbyvista.com/index1024.htm



Tenho algumas fotos que consegui na internet ou enviada por amigos.
Vamos lá!
Nesta foto vemos o F-2 de von Hofe com o spiner escuro, provavelmente em RLM 70 (seta azul claro).
As duas setas (azul escura) indicam as cores 71 e 79 chegando até abaixo do escapamento, inclusive no lado do radiador.
A ponta da asa mostra a ausência do amarelo, o mesmo parece acontecer a frente do radiador do queixo (seta vermalha).
Na fuselagem a faixa amarela é visível acima da balkenkreuz (seta amarela).
Fonte da foto: http://www.bf-109.com/



Nesta outra imagem, retirada do filme, existem algumas mudanças.
Observem o spiner pintado de branco.
Um discreto amarelo aparece a frente do radiador.
O RLM 79 pintado bem abaixo da linha do escapamento.
Fonte da foto: http://109lair.hobbyvista.com/index1024.htm



Inté mais!

Brettas

Número de Mensagens : 143
Idade : 53
Localização : Juiz de Fora MG.
Data de inscrição : 22/07/2013

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  Brettas em Qui 19 Dez 2013, 04:56

Bf 109F-2 Zvezda 1/48 Oblt. Werner Pichon Kalau von Hofe.
Chega do conversa fiada e vamos a pintura!

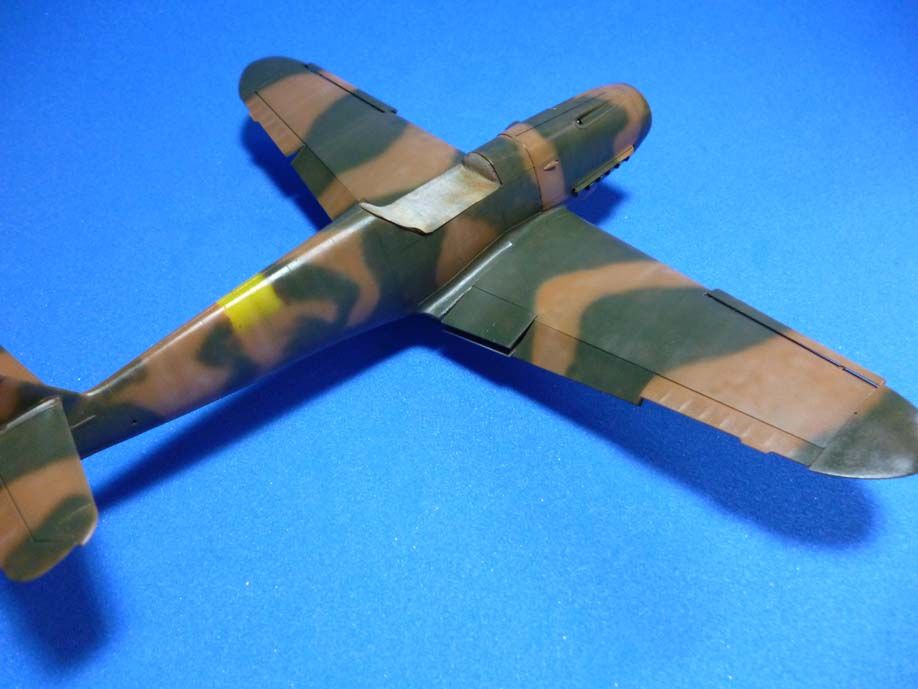

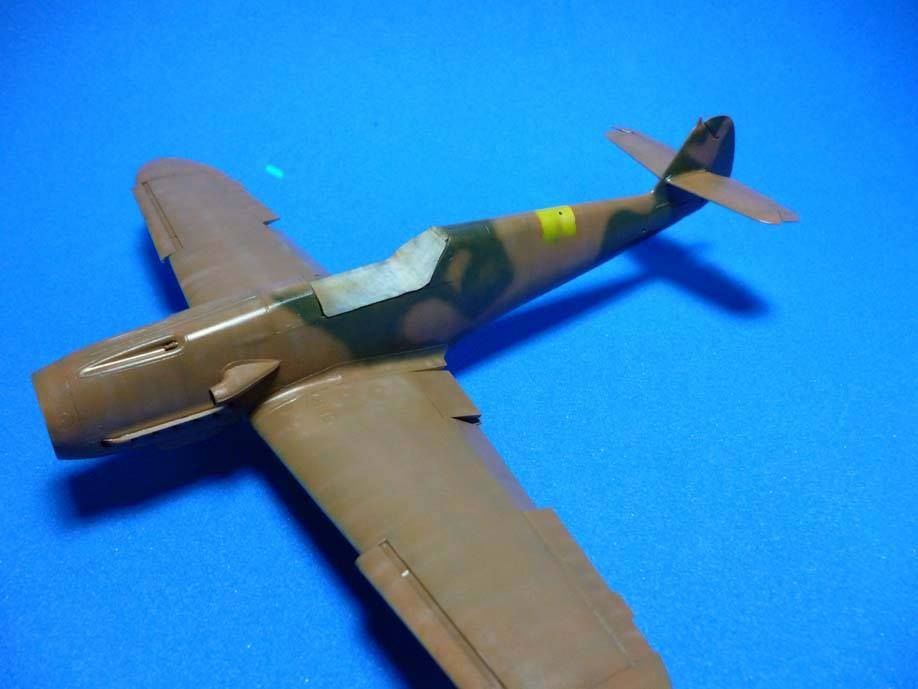

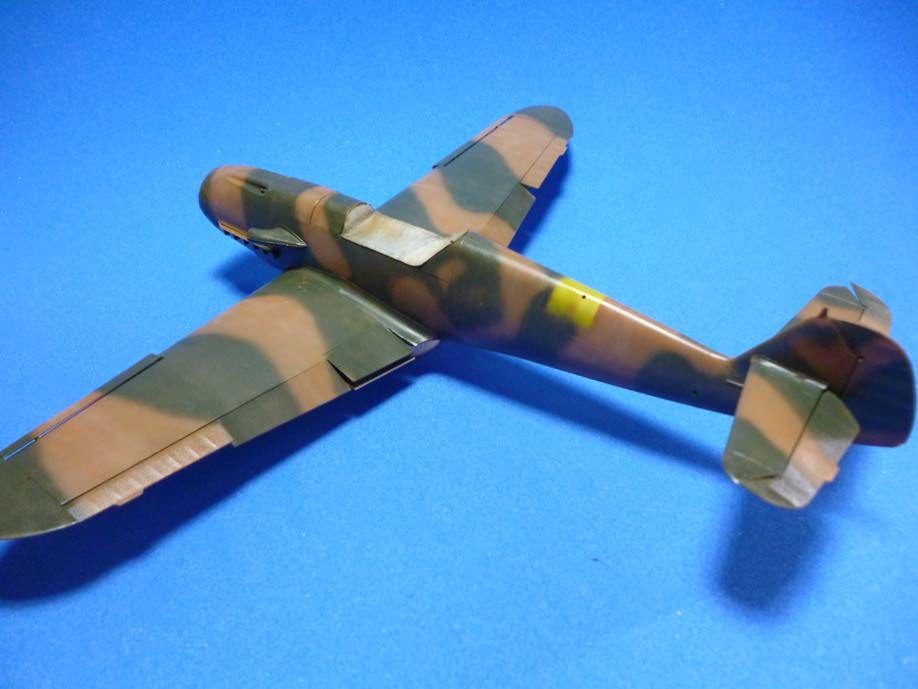

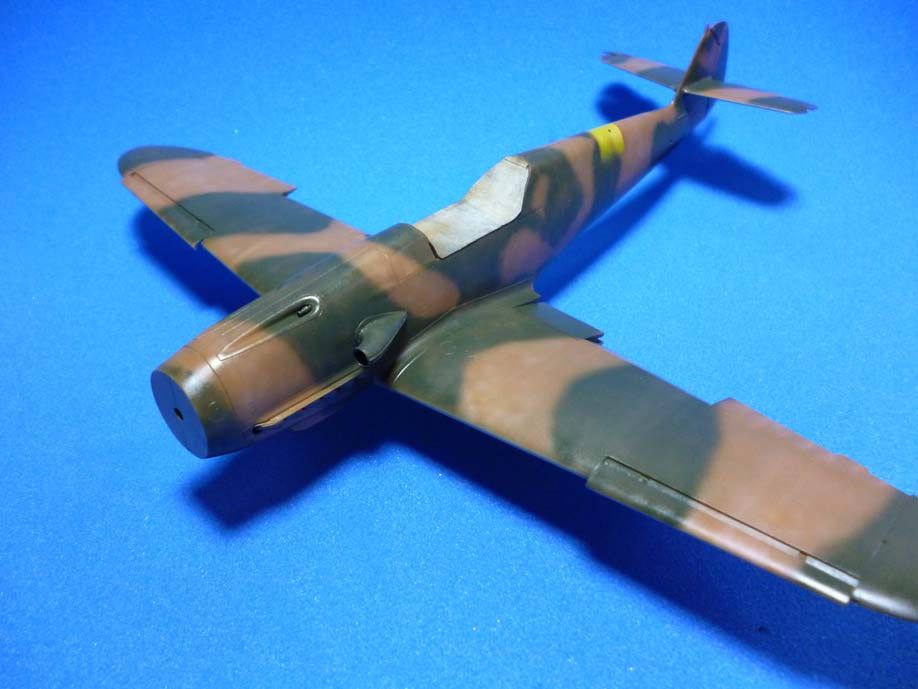

Iniciei a pintura da 'plumagem' com o 79. Depois de aplicado o 79, eu retiro a tinta do copo e adiciono algumas gostas de branco, amarelo e mais diluente, misturando tudo ao resto de 79. Aí é só aplicar principalmente nas áreas de contato. Pretendo fazer o modelo mais limpo um pouco.
O RLM 71 está em andamento.



Inté mais!

Brettas

Número de Mensagens : 143
Idade : 53
Localização : Juiz de Fora MG.
Data de inscrição : 22/07/2013

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  ogro em Qui 19 Dez 2013, 05:43

aplauso aplauso aplauso  Matador, esses slats são um luxo só !

ogro

Número de Mensagens : 11936
Idade : 53
Localização : São Paulo
Data de inscrição : 02/04/2008

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  Brettas em Sex 20 Dez 2013, 14:59

ogro escreveu:aplauso aplauso aplauso  Matador, esses slats são um luxo só !

Valeu!

Brettas

Número de Mensagens : 143
Idade : 53
Localização : Juiz de Fora MG.
Data de inscrição : 22/07/2013

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  Brettas em Sex 20 Dez 2013, 15:01

Bf 109F-2 Zvezda 1/48 Oblt. Werner Pichon Kalau von Hofe.
Harpia com plumagem finalizada!
Usei como referência três fotos em preto e branco, todas com vista do lado direito, além do filme colorido que fotografei em partes.
Infelizmente não tenho fotos que mostre toda a camuflagem.
Na hora de aplicar os decais é que saberei se as cores estão no lugar correto.







Inté então!

Brettas

Número de Mensagens : 143
Idade : 53
Localização : Juiz de Fora MG.
Data de inscrição : 22/07/2013

Voltar ao Topo Ir em baixo

Re: Bf 109F-2 Zvezda Harpia no Ostfront

Mensagem  Conteúdo patrocinado Hoje à(s) 21:54


Conteúdo patrocinado


Voltar ao Topo Ir em baixo

Página 1 de 3 1, 2, 3  Seguinte

Ver o tópico anterior Ver o tópico seguinte Voltar ao Topo

- Tópicos similares


Permissão deste fórum:
Você não pode responder aos tópicos neste fórum
