Academy 1/48 SU-35 Super Flanker

Mensagem  Alfredo Fonseca em Seg 18 Jul 2011, 17:31

Olá amigos.

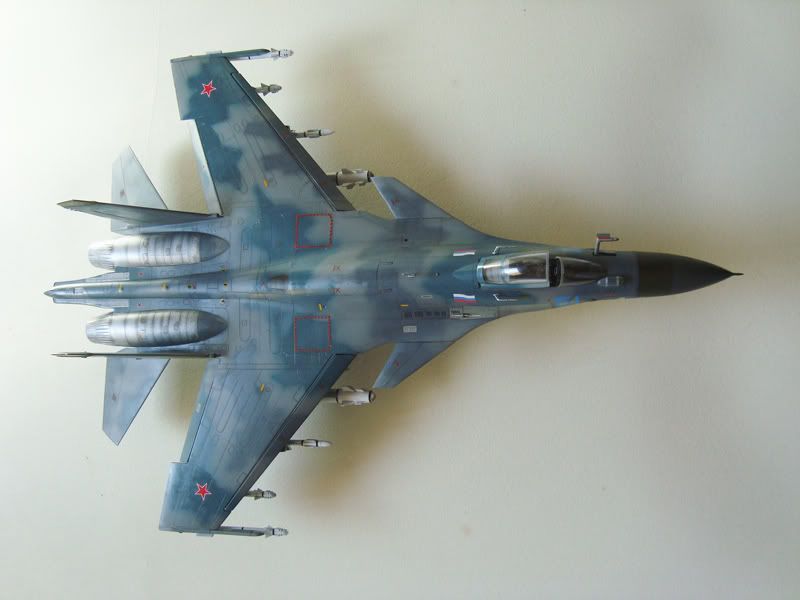

Concluí meu modelo, e convenhamos deu bastante trabalho. Trata-se do SU-35, que eu construí a partir do kit SU-27 Flanker B, da Academy.



Optei pela versão com canards por ser diferente e tornar a adaptação mais difícil, embora na versão de série do SU-35 os canards tenham sido eliminados. A estrutura de suporte dos canards foi construída de forma que permitisse a articulação e o perfeito alinhamento horizontal.

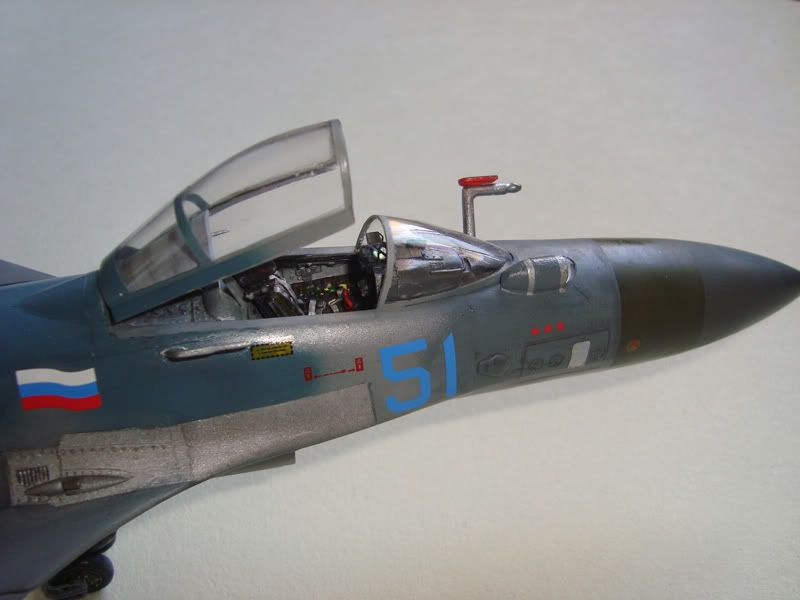

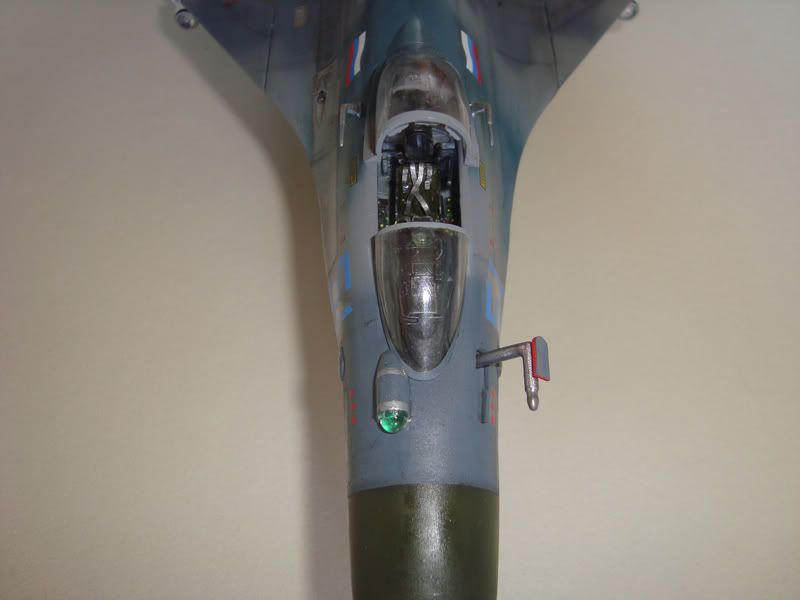

Foi necessário reconstruir o sistema ótico (OLS) por que no SU-35 ele foi deslocado para a direita não sendo possível utilizar o do SU-27. As minhas sucatas me salvaram. Consegui esculpir a parte dianteira do canopí a partir do canopí de um F-16. Por conseqüência, a sua junção com a parte anterior do nariz teve de ser modificado. O probe foi construído.



O cockpit set é da Wolfpack. Não uso os assentos em resina diretamente. Sempre elimino totalmente os cintos moldados e acrescento novas almofadas (de durepox) e novos cintos (de fio de estanho 0,7mm achatados), o que dá um aspecto mais realista. Além disso, o painel teve de ser modificado por que o SU-35 possui duas grandes telas LCD ao invés dos instrumentos analógicos.

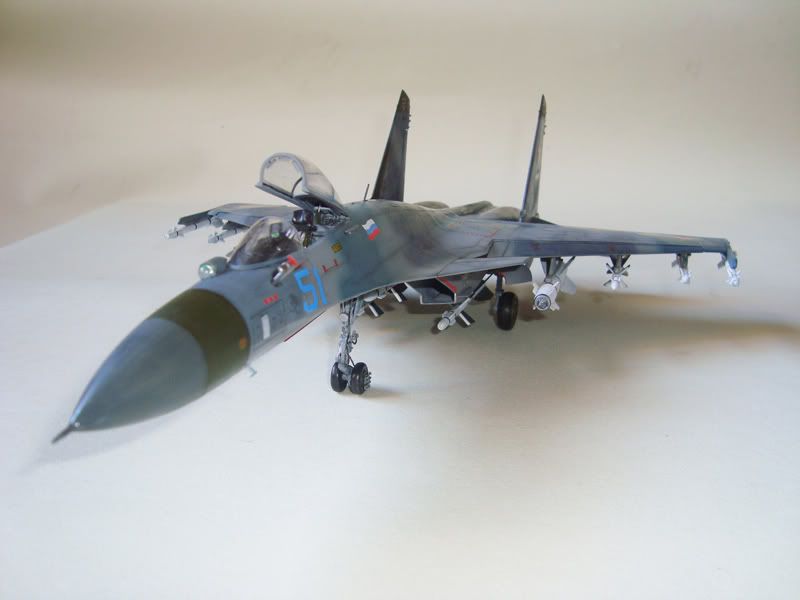

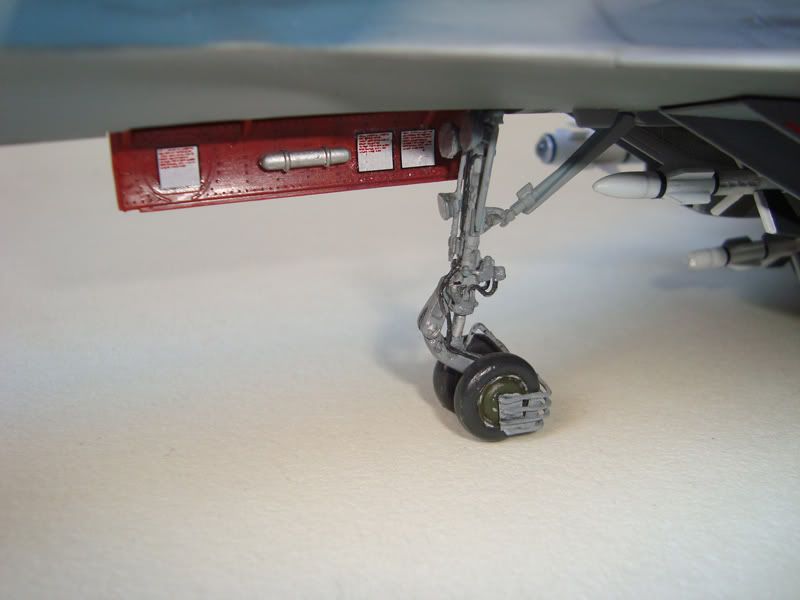

O que realmente me deu trabalho foi modificar o trem de pouso dianteiro para comportar as duas rodas e o novo apara-barro que foi totalmente construído.

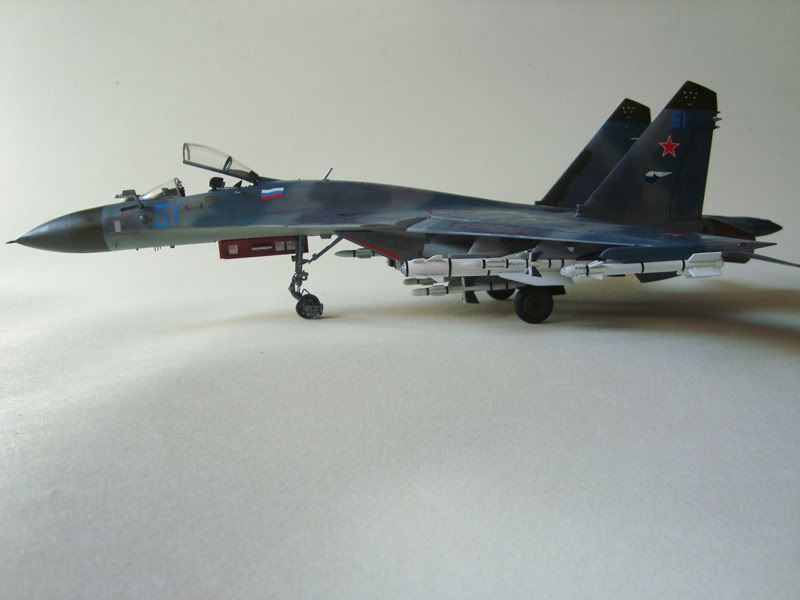

O SU-35 possui 12 suportes de armas contra 10 do SU-27, o que obrigou a construção de mais dois.

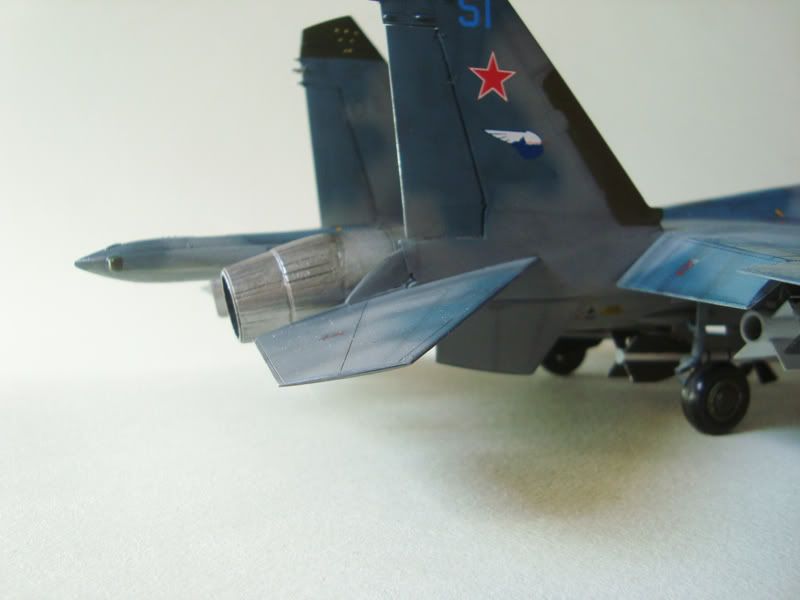

Como optei por turbinas de empuxo vetorado foi necessário alterar o ângulo dos bocais das turbinas, por que fica evidente a inclinação dos mesmos quando o SU-35 está em repouso.



Acho sensacional o perfil de pescoço de ganso do SU-27/35 por isso optei em montar o freio aerodinâmico fechado.

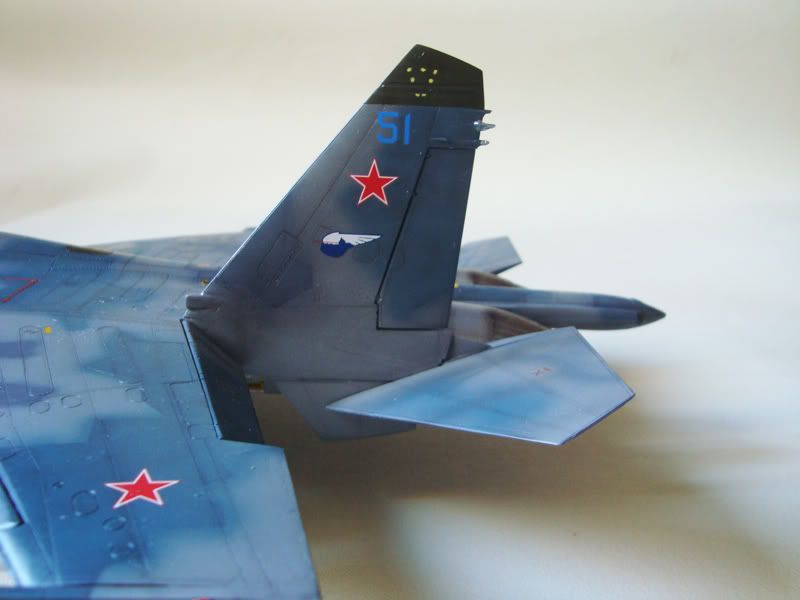

A articulação coordenada dos estabilizadores exigiu um pouco de criatividade por que as turbinas não permitem a visada direta dos eixos. Além disso, os estabilizadores devem ter deflexão perfeitamente limitada.

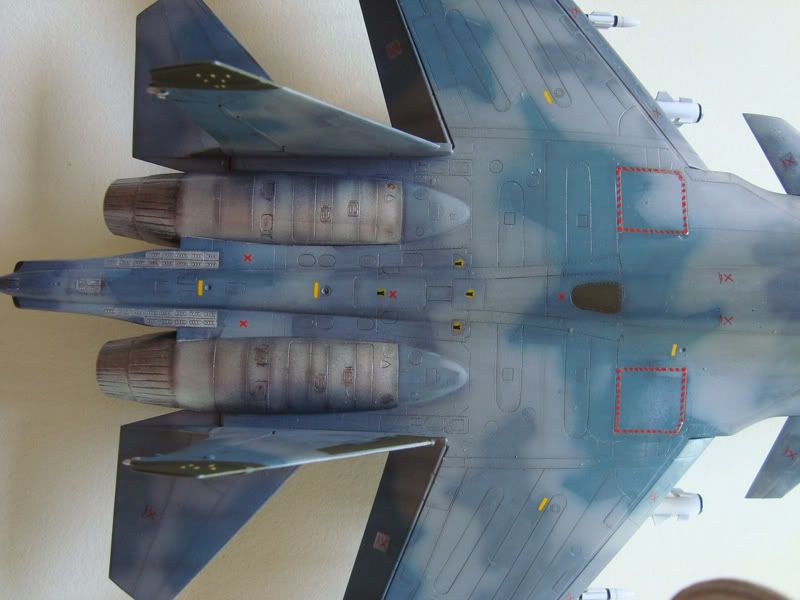

Outra coisa que deu bastante trabalho foi a confecção da linha tracejada vermelha (fita adesiva transparente pintada com listras e cortada em tiras finas).



Por fim, acho que o trabalho ficou bom.



Era isso amigos.

Alfredo Fonseca

Número de Mensagens : 18
Idade : 62
Localização : Porto Alegre
Reputação : 0
Pontos : 347892
Data de inscrição : 22/05/2011

Voltar ao Topo Ir em baixo

Re: Academy 1/48 SU-35 Super Flanker

Mensagem  ogro em Seg 18 Jul 2011, 19:24

Era isso ? Que trabalho sensacional, super detalhado e muito bem explanado aplauso Maravilhoso Alfredo O Loco sô

Abs !

Ogro
avatar
ogro

Número de Mensagens : 11714
Idade : 54
Localização : São Paulo
Reputação : 3
Pontos : 529302
Data de inscrição : 02/04/2008

Voltar ao Topo Ir em baixo

Re: Academy 1/48 SU-35 Super Flanker

Mensagem  Christian Saavedra em Seg 18 Jul 2011, 20:02

E ai Alfredo, tudo bem ?
Cara, show seu Sukkoi, perfeito nos detalhes e nas cores sem contar que é uma linda aeronave.
Show parabens !!! aplauso aplauso aplauso aplauso
avatar
Christian Saavedra

Número de Mensagens : 2141
Idade : 43
Localização : Curitiba
Reputação : 0
Pontos : 359506
Data de inscrição : 19/03/2011

Voltar ao Topo Ir em baixo

Re: Academy 1/48 SU-35 Super Flanker

Mensagem  Batatinha em Seg 18 Jul 2011, 22:09

Alfredo,sensacional o trabalho de detalhe e conversão!Espetacular o acabamento,parabéns!
avatar
Batatinha

Número de Mensagens : 7328
Idade : 51
Localização : São Paulo
Reputação : 0
Pontos : 524296
Data de inscrição : 03/04/2008

Voltar ao Topo Ir em baixo

Re: Academy 1/48 SU-35 Super Flanker

Mensagem  Marcos Borges em Ter 19 Jul 2011, 06:41

Show de Bola Alfredo!!!
aplauso aplauso aplauso aplauso
Abcs.
Marcos.
avatar
Marcos Borges

Número de Mensagens : 1895
Idade : 57
Localização : Juiz de Fora - MG
Reputação : 0
Pontos : 513187
Data de inscrição : 24/05/2008

Voltar ao Topo Ir em baixo

Re: Academy 1/48 SU-35 Super Flanker

Mensagem  Pacheco em Ter 19 Jul 2011, 11:20

Ótimo trabalho Alfredo..parabéns.
avatar
Pacheco

Número de Mensagens : 2922
Idade : 47
Localização : Rio de Janeiro
Reputação : 0
Pontos : 463701
Data de inscrição : 26/04/2009

Voltar ao Topo Ir em baixo

Re: Academy 1/48 SU-35 Super Flanker

Mensagem  Haroldo em Qua 20 Jul 2011, 17:46

Bela montagem, detalhamento perfeito e pintura nota 100, parabéns.
Um abraço.
avatar
Haroldo

Número de Mensagens : 1954
Idade : 65
Localização : Guariba/SP
Reputação : 0
Pontos : 400488
Data de inscrição : 17/06/2010

Voltar ao Topo Ir em baixo

Re: Academy 1/48 SU-35 Super Flanker

Mensagem  CARLOS EDUARDO RODRIGUES em Qua 20 Jul 2011, 18:46

ALFREDO,
SE NÃO TE FALEI AINDA,
PERDOA-ME,
SEJA BEM VINDO MEU CAMARADA!!!

POXA TÁ SENSACIONAL TEU MODELO,
BELA MONTAGEM !!!!!!!

PARABENS !!!
CONTE SEMPRE COMIGO, NO QUE PRECISAR
TÁ OK??

ABRAÇOS
CARLÃO

avatar
CARLOS EDUARDO RODRIGUES

Número de Mensagens : 3090
Idade : 48
Localização : sao paulo
Reputação : 0
Pontos : 366035
Data de inscrição : 12/02/2011

Voltar ao Topo Ir em baixo

Re: Academy 1/48 SU-35 Super Flanker

Mensagem  hakiraf em Qui 21 Jul 2011, 19:03

Belo trabalho, show de montagem, nem parece modificado a partir do SU-27. aplauso
avatar
hakiraf

Número de Mensagens : 404
Idade : 42
Localização : Guarulhos - SP
Reputação : 0
Pontos : 425939
Data de inscrição : 19/12/2009

Voltar ao Topo Ir em baixo
