De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  Junior JUMBO em Dom 16 Jan 2011, 18:18

Boa noite galera !!!

Vamos para o 1º GM do Café Modelismo Wink

Como estou desempregado no momento e sem ferramentas e material para a montagem dos kits, farei esse kit aos poucos, na medida do possível.

Espero conseguir cumprir o prazo e ajudar para a realização deste GM.



DE HAVILLAND DHC-2 BEAVER



O De Havilland DHC-2 Beaver é um monoplano asa alta, monomotor, com excepcionais características STOL, projetado pela De Havilland Canada para transporte de passageiros e cargas, sendo uma excelente aeronave para pousar tanto em pistas rudimentares como em lagos e rios (versões hidro/anfíbio).

Realizou seu primeiro voo em 16 de agosto de 1.947, sendo que a primeira aeronave de produção foi entregue em abril de 1.948.

Usado como utilitário por algumas forças armadas, foi na área civil que o Beaver fez maior sucesso. É amplamente usado no Canadá e Estados Unidos por empresas de táxi aéreo, até os dias atuais.

Produzido entre os anos de 1.947 e 1.967, teve um total de 1.657 aparelhos construídos dos seguintes modelos: Beaver I, Beaver AL Mk.1, YL-20, L-20A/L-20B, L-20B/U-6B, Beaver II, Turbo-Beaver III, DHC-2/PZL-3S.

Usuários militares: Argentina, Austrália, Áustria, Cambodia, Chile, Colômbia, Cuba, Estados Unidos, Filipinas, Finlândia, França, Gana, Haiti, Holanda, Indonésia, Iran, Laos, Quênia, Nova Zelândia, Oman, Paraguai, Peru, Reino Unido, República Dominicana, Tailândia, Turquia, Uganda, Uruguai, Iugolásvia, Zâmbia.



DADOS TÉCNICOS:

Envergadura: 14,63 m
Comprimento: 9,22 m
Altura: 2,74 m
Área Alar: 23,2 m2
Ocupantes (Capacidade): 6 pessoas, sendo piloto e 5 passageiros
Peso Vazio: 1.361 kg
Peso Total: 2.313 kg
Motor: 1 Pratt & Whitney R-985 Wasp Jr. radial, 9 cilindros, de 450 HP.
Velocidade Máxima: 158 mph (255 km/h)
Velocidade de Cruzeiro: 143 mph (230 km/h)
Autonomia: 455 miles (732 km)
Teto Operacional: 18,000 ft. (4,586 m)
Ascensão Inicial: 1,020 ft. (5,2 m/s)

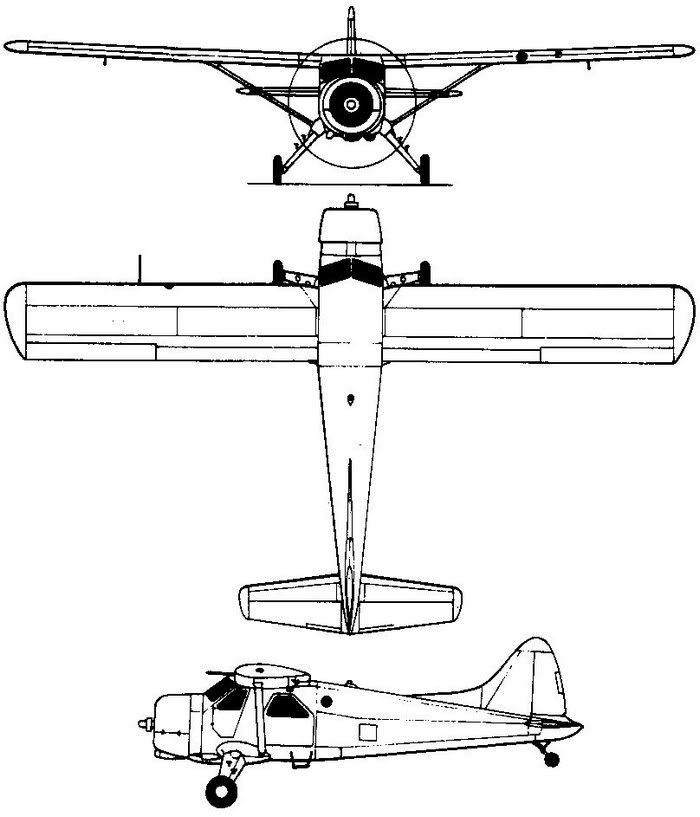

TRÊS VISTAS

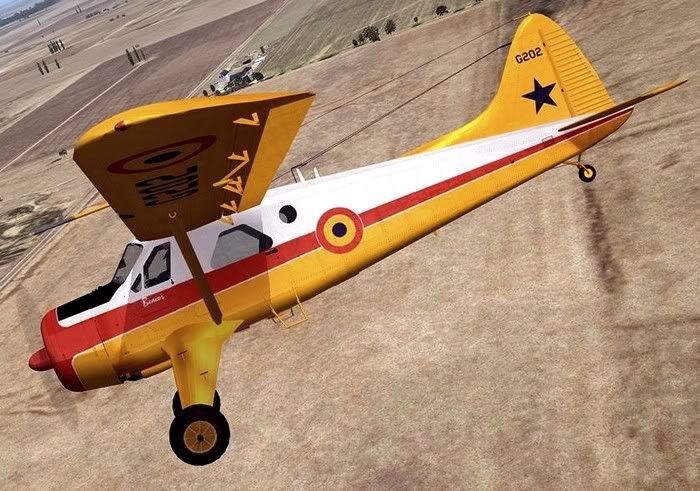

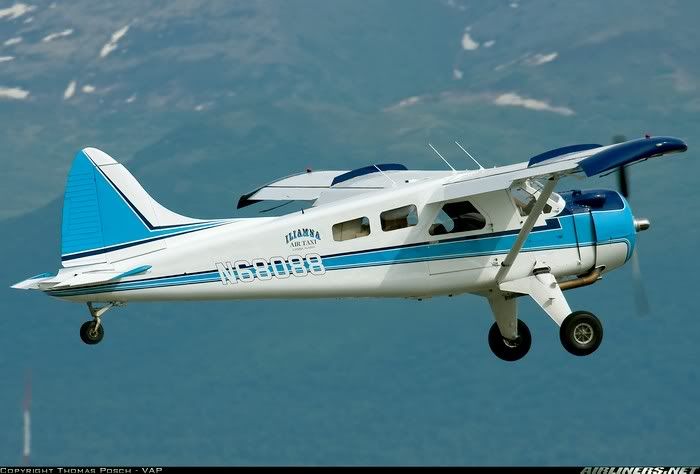

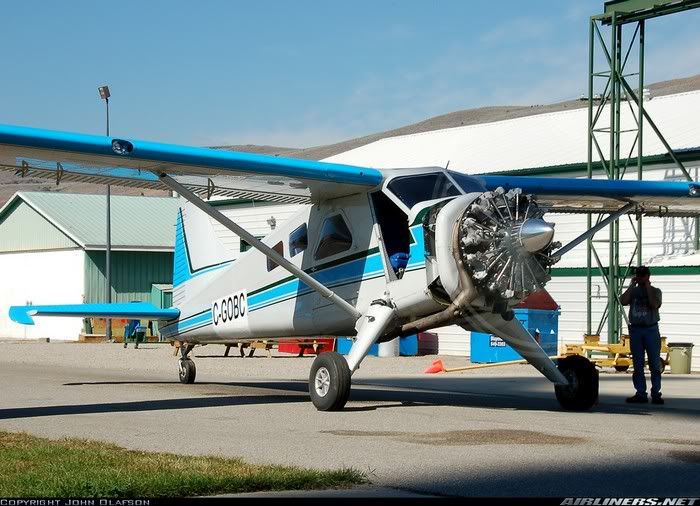

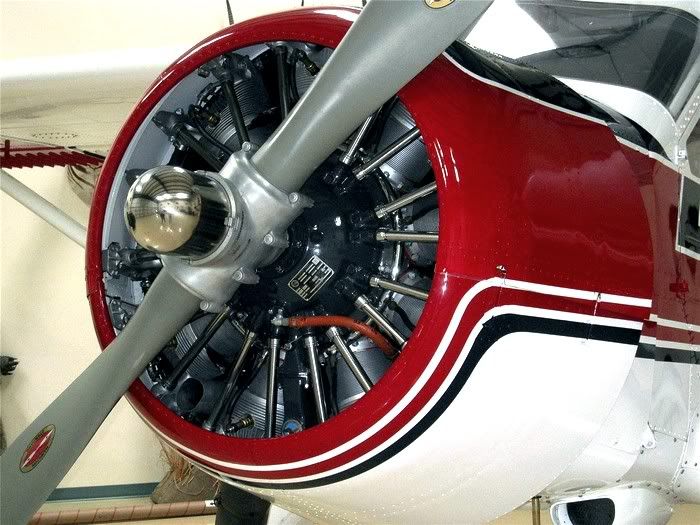

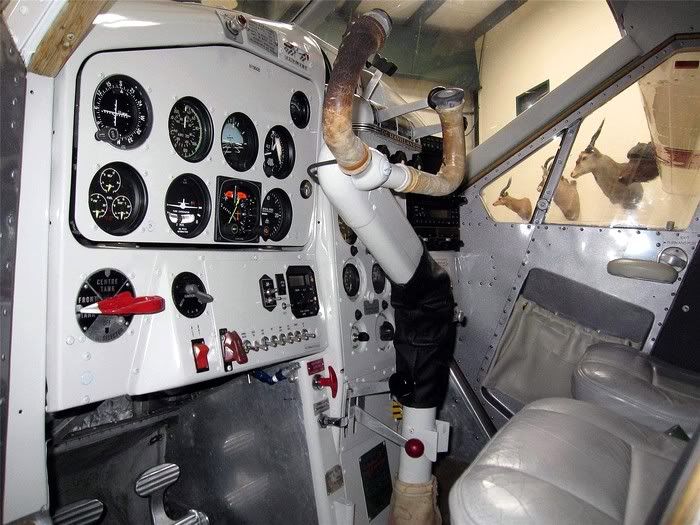

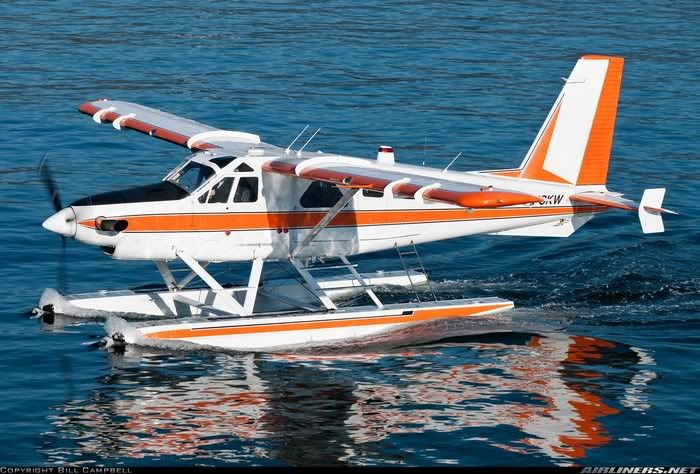

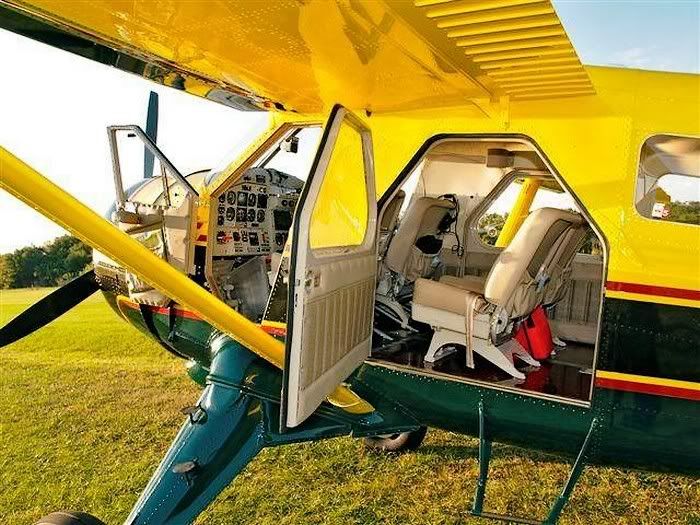

Algumas fotos de modelos DHC-2 Beaver:












KIT

Este kit foi lançado pela Hobbycraft em 1.999, e era muito esperado para aqueles que montam kits na escala 1/48. Foram feitas duas versões, sendo elas na versão de trem de pouso convencional ou com flutuadores. Pode ser considerado um kit médio com relação à qualidade da Hobbycraft, tendo sido muito criticado por alguns modelistas em seus primeiros reviews. Um aspecto interessante é que a fuselagem é feita em plástico transparente incolor, exigindo o mascaramento de algumas partes da mesma durante o processo de pintura, podendo escolher a quantidade de janelas do modelo reproduzido. Não é uma má idéia, mas pode ser um inconveniente em alguns pontos.

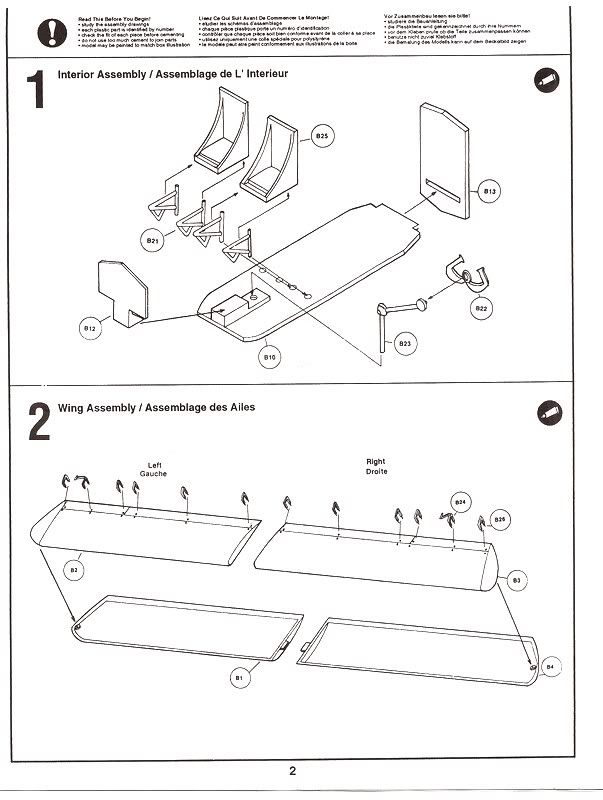

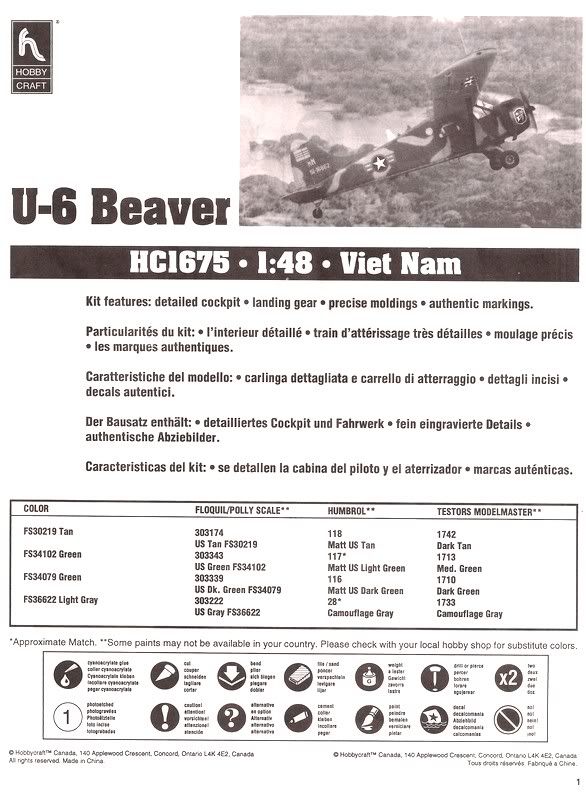

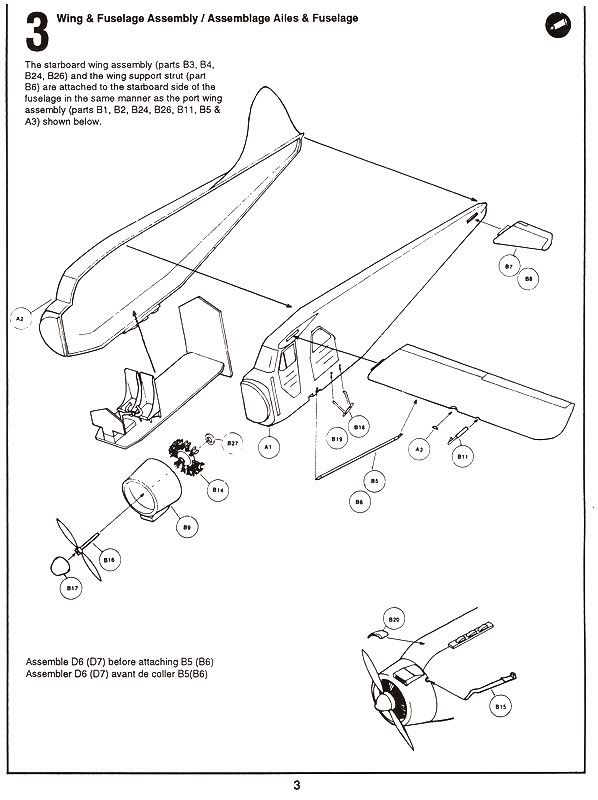

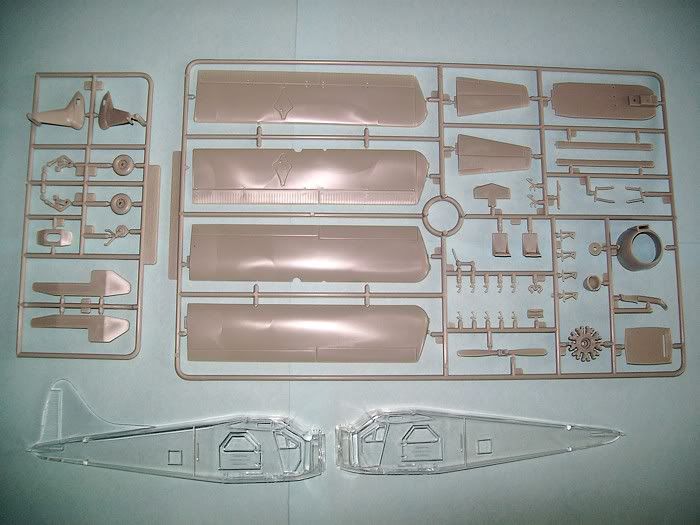

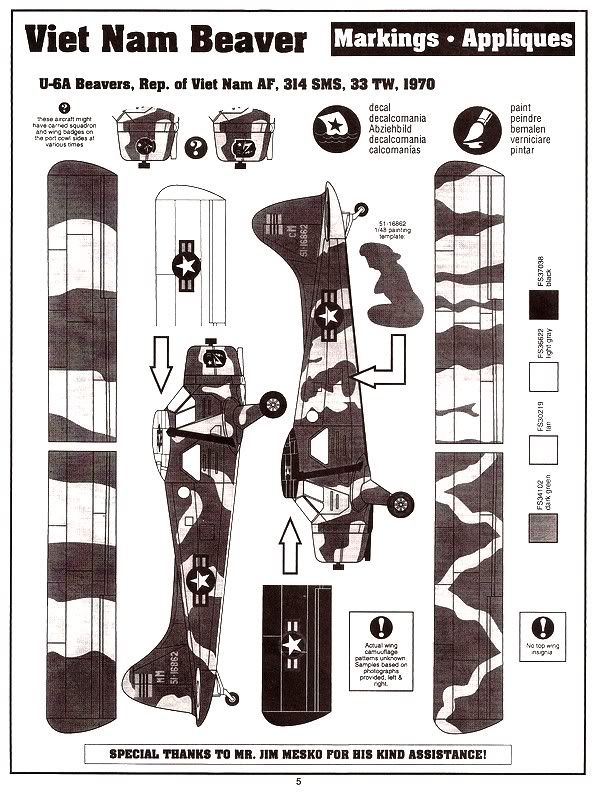

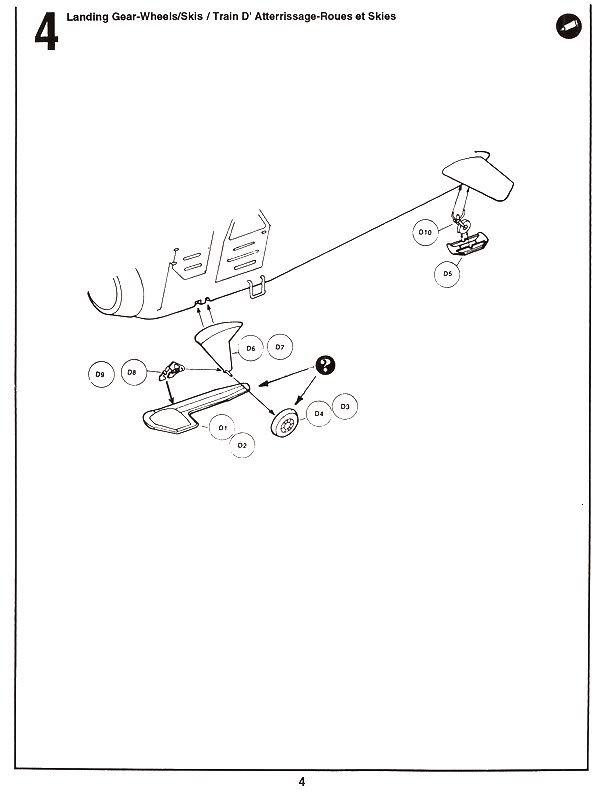

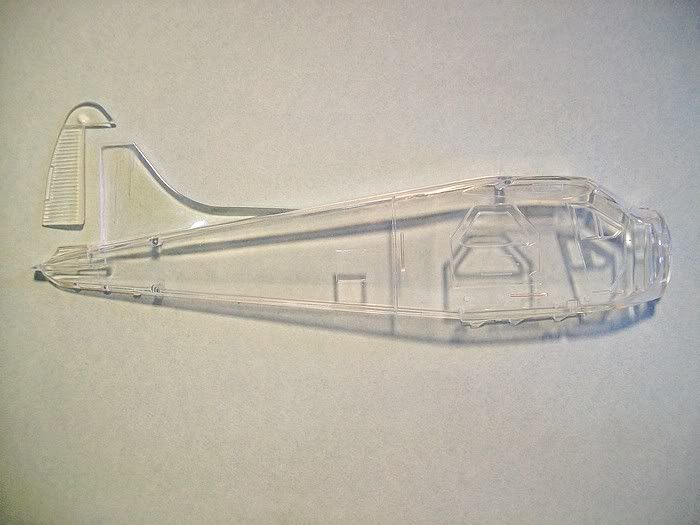

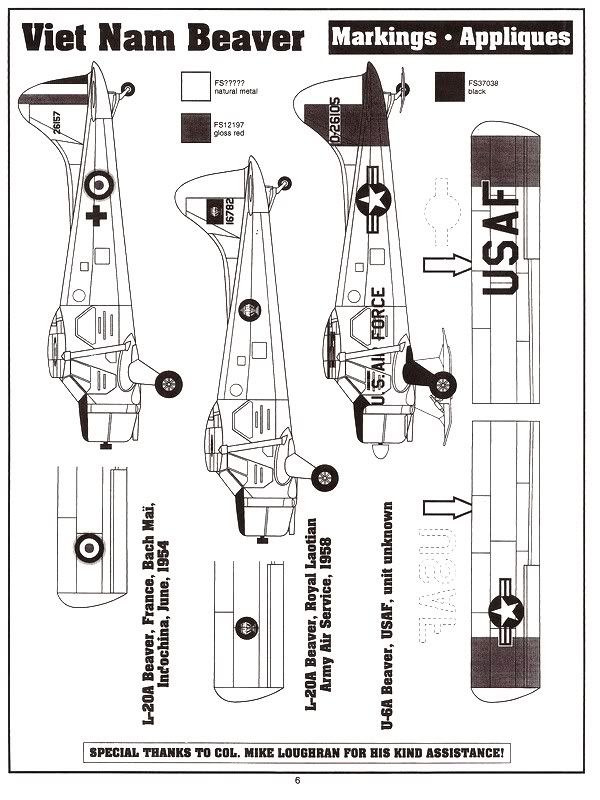

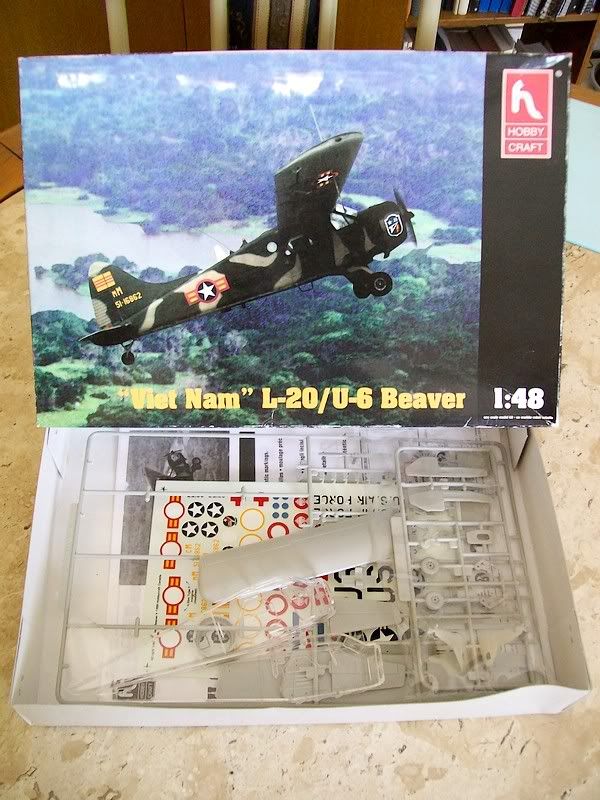

Abaixo seguem fotos da caixa, dos sprues, do manual de montagem e dos decais:














DHC-2 BEAVER NO BRASIL

No Brasil tivemos dois exemplares do DHC-2 Beaver, sendo eles o PT-AMY e o PP-ECF. Ambos vieram em sua configuração original com trem de pouso convencional, os quais foram substituídos mais tarde por flutuadores.

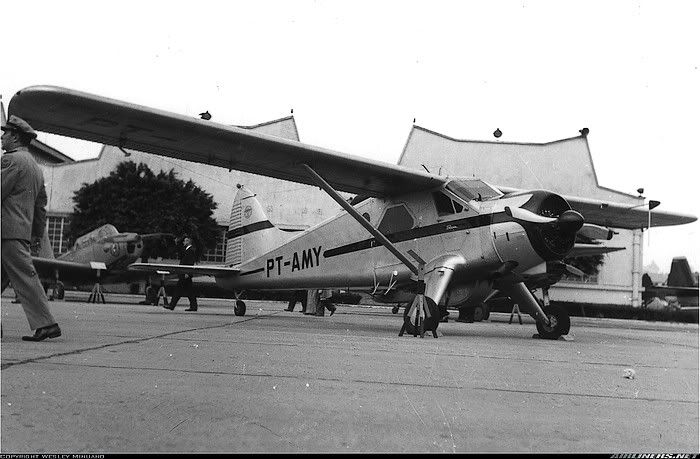

Abaixo segue uma foto do PT-AMY no Campo de Marte, na capital de São Paulo, datada de 23 de outubro de 1.955:





DE HAVILLAND DHC-2 (Mk.1) BEAVER PP- ECF (VASP)

A versão escolhida para esse kit foi justamente um dos Beaver que passaram pelo Brasil.

Construído entre os anos de 1.950 e 1951, o PP-ECF foi entregue ao seu primeiro proprietário em 23 de fevereiro de 1951, tendo recebido o número de série 90 e matrícula CF-GQL. Mais tarde foi adquirido pelo Sr. Octavio Andrade, recebendo a matrícula PT-AGI. Algum tempo depois, foi vendido a VASP (Viação Aérea São Paulo) onde recebeu a matrícula PP-ECF. Outro de seus proprietários no Brasil foi o Sr. Omar Yurtserver, tendo recebido nessa época a matrícula PT-DXH. Flutuadores foram instalados no lugar dos trens de pouco originais. Pelo que consta no site da ANAC (Agência Nacional de Aviação Civil), o PP-ECF foi adquirido pela última vez em 1º de julho de 1.988. Sua IAM (Inspeção Anual Mecânica) venceu em 23 de março de 1989 e seu CA (Certificado de Aeronavegabilidade) venceu em 30 de junho de 2.000. Infelizmente não se tem conhecimento sobre seu destino, mas é bem provável que tenha sido sucateado.

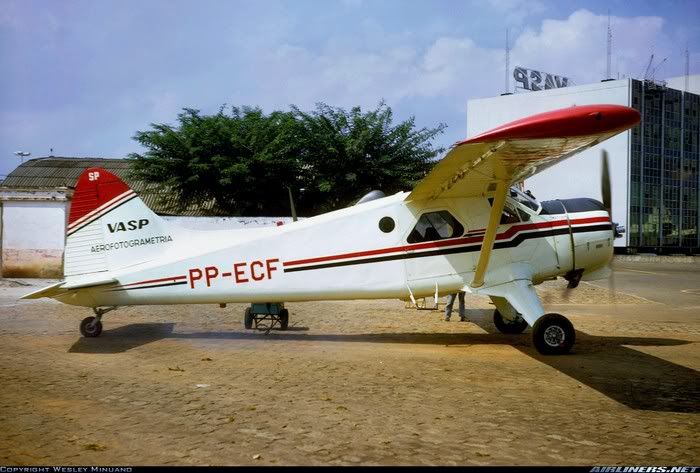

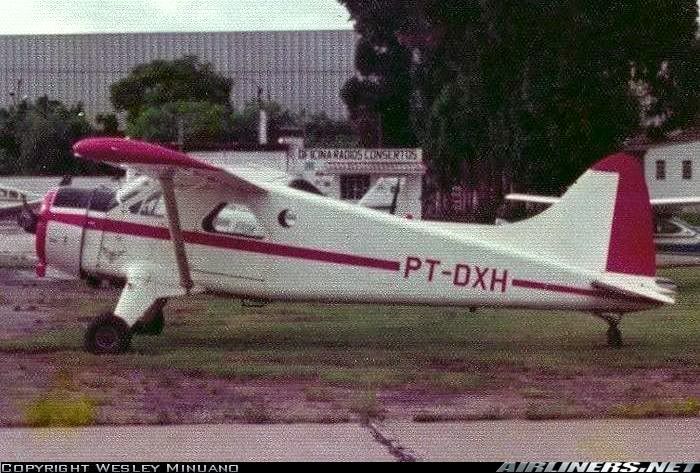

Abaixo duas fotos do PP-ECF, sendo uma delas já com a matrícula PT-DXH:




Site com alguns poucos dados sobre o PP-ECF:

http://www.dhc-2.com/cn90.html

Bom, por enquanto é isso galera. Assim que começar a montagem eu posto as fotos Wink

Abraços e boa montagem a todos


Última edição por Junior JUMBO em Sab 22 Jan 2011, 08:09, editado 2 vez(es)

Junior JUMBO

Número de Mensagens : 531
Idade : 44
Localização : Sorocaba / SP
Pontos : 664
Data de inscrição : 31/05/2009

Voltar ao Topo Ir em baixo

Re: De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  Marcos Borges em Dom 16 Jan 2011, 18:57

Blza Jumbo.
To acompanhando!
Belissimas fotos!!
Abcs,
Marcos.

Marcos Borges

Número de Mensagens : 1961
Idade : 56
Localização : Juiz de Fora - MG
Pontos : 1601
Data de inscrição : 24/05/2008

Voltar ao Topo Ir em baixo

Re: De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  Eduardo em Dom 16 Jan 2011, 19:47

Poxa Junior, show de bola!
Acompanhando!

EDUARDO

Eduardo

Número de Mensagens : 330
Idade : 43
Localização : Maceio- AL
Pontos : 88
Data de inscrição : 10/07/2008

Voltar ao Topo Ir em baixo

Re: GM 01 – De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  Pacheco em Dom 16 Jan 2011, 20:27

Muito bom Júnior.
Acompanhando.
Um abraço.

Pacheco

Número de Mensagens : 3054
Idade : 46
Localização : Rio de Janeiro
Pontos : 2833
Data de inscrição : 26/04/2009

Voltar ao Topo Ir em baixo

Re: De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  ogro em Seg 17 Jan 2011, 07:42

Sensacional a sua escolha !

ogro

Número de Mensagens : 11954
Idade : 53
Localização : São Paulo
Pontos : 10473
Data de inscrição : 02/04/2008

Voltar ao Topo Ir em baixo

Re: De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  Convidad em Seg 17 Jan 2011, 09:10

Show de bola Junior

Bem diferente , acompanhando

Abs

Convidad
Convidado


Voltar ao Topo Ir em baixo

Re: De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  Junior JUMBO em Seg 17 Jan 2011, 15:18

Boa tarde galera !!!

Marcão, Eduardo, Pacheco, Glen e Osni, obrigado por acompanharem. Espero conseguir apresentar um bom trabalho a vocês Wink

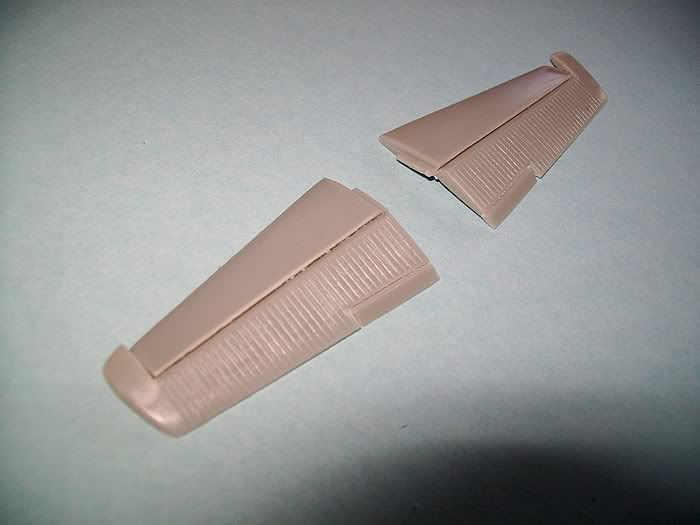

Dando início a montagem, hoje eu comecei cortando os flapes, ailerons e profundores. Colei as metades das asas, e de todas as peças recortadas. Os profundores e compensadores de cauda foram colados de volta, mas em posição de descanso:





Infelizmente a bateria da camêra estava arriada quando cortei as peças e por isso não consegui fazer fotos. Tive de deixar a bateria carregando rapidamente apenas para fazer essas fotos acima.

O próximo passo será cortar o leme fora e reposicioná-lo, assim como as portas traseiras da cabine. Isso será um pouco mais trabalhoso, já que a fuselagem é em plástico grosso incolor. Irei "Puttyar" os flapes e ailerons também, para colá-los de volta nas asas Wink

Abraços e ótimos voos a todos

Junior JUMBO

Número de Mensagens : 531
Idade : 44
Localização : Sorocaba / SP
Pontos : 664
Data de inscrição : 31/05/2009

Voltar ao Topo Ir em baixo

Re: De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  Convidad em Seg 17 Jan 2011, 15:53

Junior,

Kit bem escolhido, vai ser bonito de se ver. Parabéns e boa sorte.

Bom trabalho aí!!!

Sérgio

Convidad
Convidado


Voltar ao Topo Ir em baixo

Re: De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  Marcos Borges em Seg 17 Jan 2011, 17:02

Blza Jumbo!
Excelente começo!!!
Abcs.
Marcos.

Marcos Borges

Número de Mensagens : 1961
Idade : 56
Localização : Juiz de Fora - MG
Pontos : 1601
Data de inscrição : 24/05/2008

Voltar ao Topo Ir em baixo

GM 01 – De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  Pacheco em Seg 17 Jan 2011, 17:23

Junior.
Vai ficar demais com as superfícies de comando movimentadas.
Um abração.

Pacheco

Número de Mensagens : 3054
Idade : 46
Localização : Rio de Janeiro
Pontos : 2833
Data de inscrição : 26/04/2009

Voltar ao Topo Ir em baixo

Re: De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  ogro em Seg 17 Jan 2011, 17:43

Pacheco escreveu:Junior.
Vai ficar demais com as superfícies de comando movimentadas.


Assino embaixo !

ogro

Número de Mensagens : 11954
Idade : 53
Localização : São Paulo
Pontos : 10473
Data de inscrição : 02/04/2008

Voltar ao Topo Ir em baixo

Re: De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  L.LIMA em Seg 17 Jan 2011, 19:24

JUmbo que avião legal !

já viram o filme Os lobos não choram ?? Vale a pena ver a sequencia inicial do filme, vcs vão babar de rir em ver o que o Bush pilot faz com o avião

L.LIMA

Número de Mensagens : 39
Idade : 52
Localização : RIO DE JANEIRO-RJ
Pontos : 46
Data de inscrição : 20/09/2010

Voltar ao Topo Ir em baixo

Re: De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  Junior JUMBO em Ter 18 Jan 2011, 16:32

Boa noite galera !!!

Sergio, Marcão, Pacheco, Glen e Lima, obrigado por acompanharem Wink

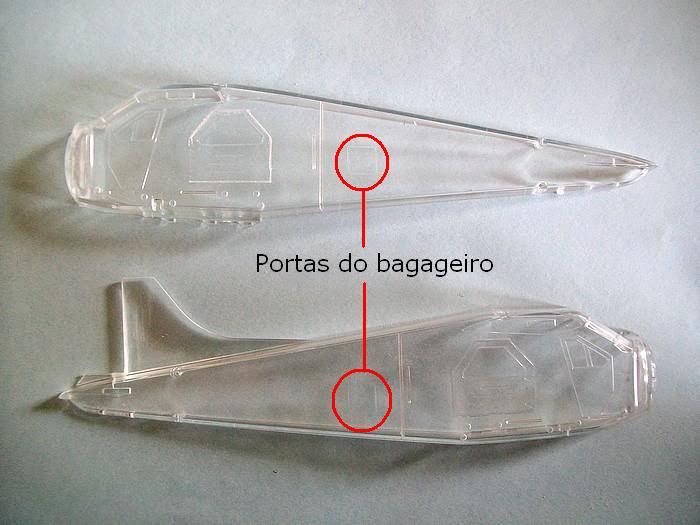

Hoje resolvi mexer na fuselagem, cortando o leme para reposicioná-lo novamente. Como trata-se de plástico transparente, o mesmo é bem quebradiço quando forçado além do recomendado. Tive de passar a ponta do "scriber" diversas vezes, assim como a ponta do estilete, até conseguir separar o leme. Um trabalho que exige muita, mas MUUUUUUUUUUUUUUITA paciência. Abaixo seguem fotos do kit antes e depois do corte do leme:

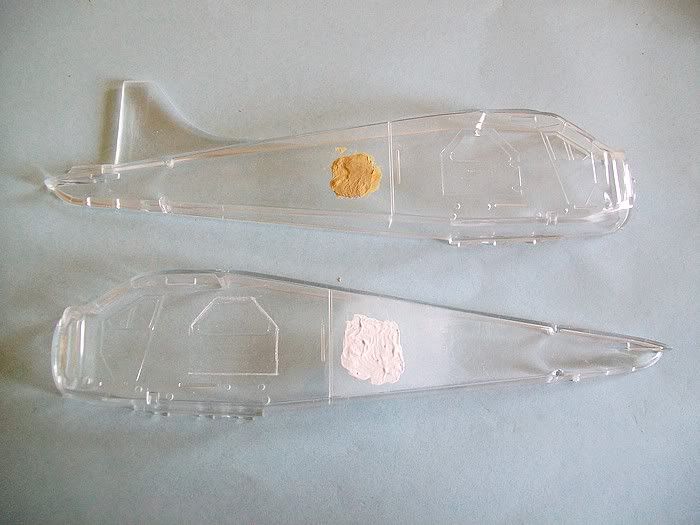

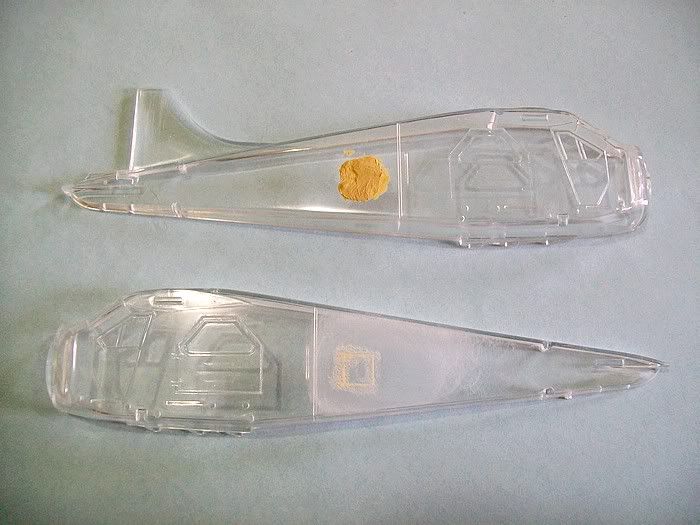

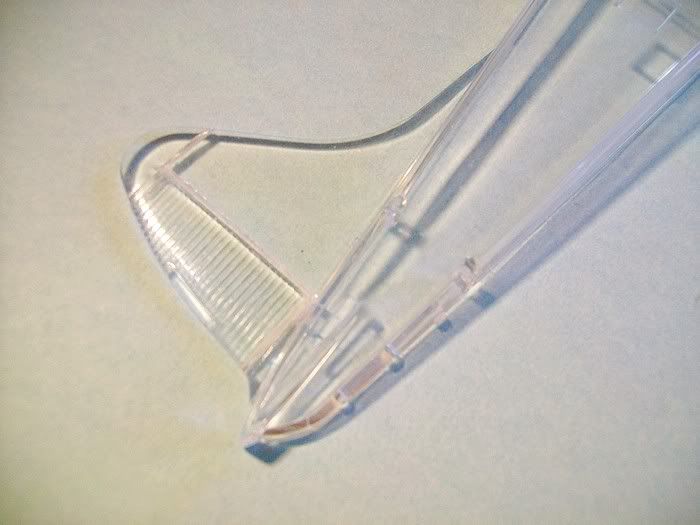

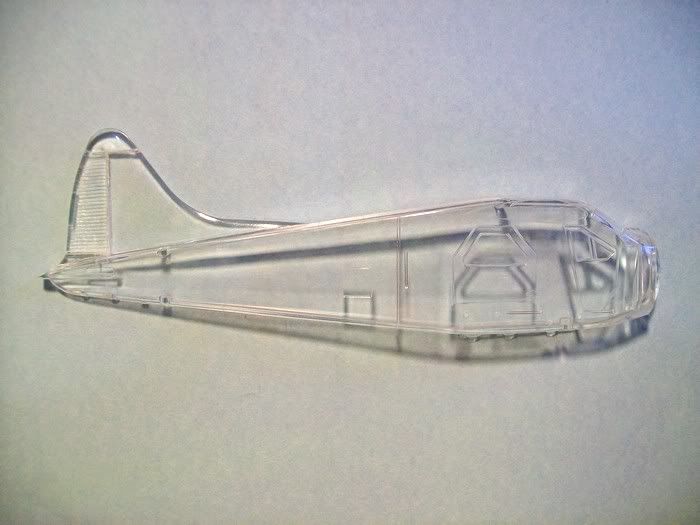

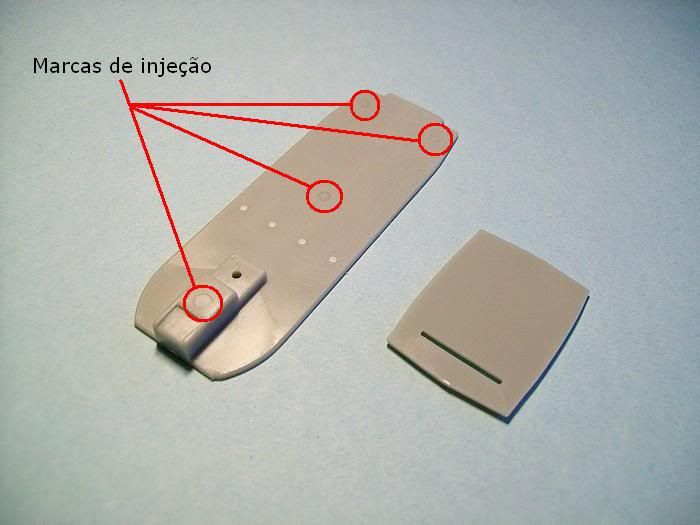

Em seguida, resolvi destacar o assoalho da cabine e dar um sumiço nas marcas de injeção aparentes:



Para este procedimento, resolvi usar uma técnica aprendida em outro fórum, usando o chamado "toque mágico", ou corretivo líquido:



Deixarei secar até amanhã para depois correr a lixa por cima Wink

Bom, por enquanto é isso galera. Tendo novidades eu posto novamente Wink

Abraços e ótimos voos a todos

Junior JUMBO

Número de Mensagens : 531
Idade : 44
Localização : Sorocaba / SP
Pontos : 664
Data de inscrição : 31/05/2009

Voltar ao Topo Ir em baixo

GM 01 – De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  Pacheco em Ter 18 Jan 2011, 17:30

Fala Júnior.
Que trabalho cirúrgico.
Mutio bom....vai ficar demais.
Parabéns.

Pacheco

Número de Mensagens : 3054
Idade : 46
Localização : Rio de Janeiro
Pontos : 2833
Data de inscrição : 26/04/2009

Voltar ao Topo Ir em baixo

Re: De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  Junior JUMBO em Ter 18 Jan 2011, 17:37

Pacheco meu amigo, acho que você traduziu bem esse trabalho no leme. É realmente um trabalho cirúrgico. Fui dar uma olhada no kit agora a pouco e vi que o pessoal da Hobbycraft fez um baixo revelo em local errado no leme. Terei de passar putty neste local e depois ter cuidado para não sumir o alto revelo presente.

Abração

Junior JUMBO

Número de Mensagens : 531
Idade : 44
Localização : Sorocaba / SP
Pontos : 664
Data de inscrição : 31/05/2009

Voltar ao Topo Ir em baixo

Re: De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  Convidad em Ter 18 Jan 2011, 17:51

Junior,

Excelente trabalho... Não havia me tocado que o kit era em plástico transparente. Show!!!

Abração,

Sérgio

Convidad
Convidado


Voltar ao Topo Ir em baixo

Re: De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  Marcos Borges em Ter 18 Jan 2011, 18:19

Blza Jumbo.
Manda Bala!!!
Abcs.
Marcos.

Marcos Borges

Número de Mensagens : 1961
Idade : 56
Localização : Juiz de Fora - MG
Pontos : 1601
Data de inscrição : 24/05/2008

Voltar ao Topo Ir em baixo

Re: De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  Junior JUMBO em Ter 18 Jan 2011, 19:23

Meus amigos Sergio e Marcão, esse lance de modificar o kit vai ser um verdadeiro parto. A fuselagem é grossa demais. Tinha pensando em deixar com as portas abertas, mas estou vendo que dará grandes dores de cabeça de realmente fizer isso affraid

Abração aos dois

Junior JUMBO

Número de Mensagens : 531
Idade : 44
Localização : Sorocaba / SP
Pontos : 664
Data de inscrição : 31/05/2009

Voltar ao Topo Ir em baixo

Re: De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  Batatinha em Ter 18 Jan 2011, 19:56

FuseIagem em cristaI,pra mim uma novidade dessa marca! affraid
Gostei do passo a passo desse GM.O meu não vai ficar nem perto.Pacência na montagem,mas tb na eIaboração do tópico.show!

Batatinha

Número de Mensagens : 7275
Idade : 51
Localização : São Paulo
Pontos : 4787
Data de inscrição : 03/04/2008

Voltar ao Topo Ir em baixo

Re: De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  Junior JUMBO em Ter 18 Jan 2011, 21:48

Bell meu irmão, essa fuselagem em plástico transparente não é exclusividade dos Beaver 1/48 da Hobbycraft. Além deles, tem também o Piper J-3 Cub que também tenho aqui para montar:




Pelo menos o Piper já vem com o leme separado Wink

Quanto a paciência na montagem do tópico, isso já é uma característica minha. Gosto de poder explicar tudo que for possível para que outros modelistas possam entender e ver que não é tão difícil. Além do mais, quero caprichar o máximo possível já que é o primeiro GM do Café Modelismo Wink

Abração

Junior JUMBO

Número de Mensagens : 531
Idade : 44
Localização : Sorocaba / SP
Pontos : 664
Data de inscrição : 31/05/2009

Voltar ao Topo Ir em baixo

Re: De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  Junior JUMBO em Qua 19 Jan 2011, 10:44

Boa tarde galera !!!

Prosseguindo na montagem, hoje peguei o assoalho da cabine para lixar onde eu havia passado o corretivo líquido, assim como em um pequeno pedaço da bequilha. Abaixo é possível ver como ficou:

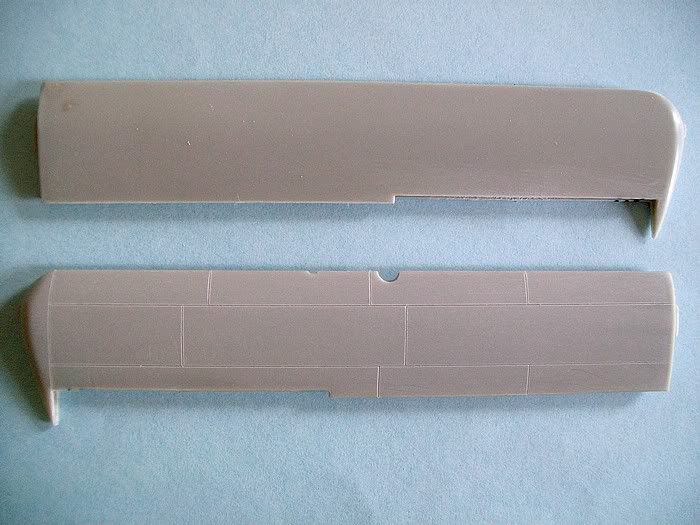

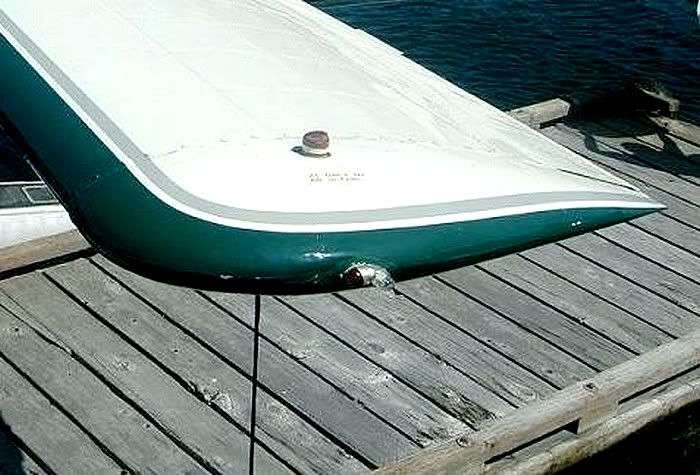

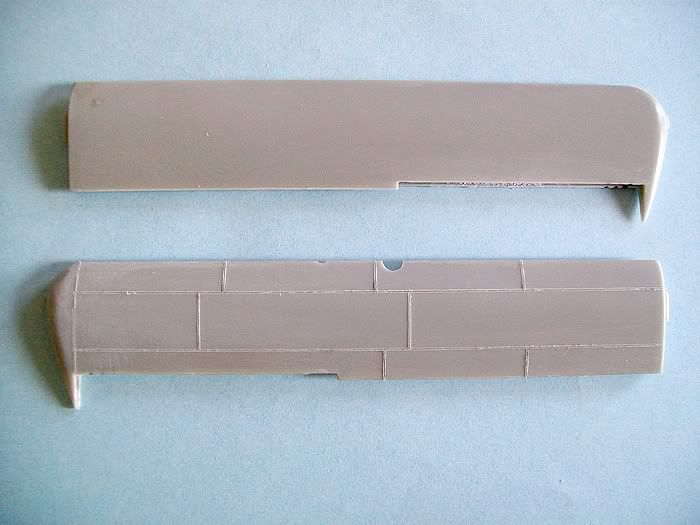

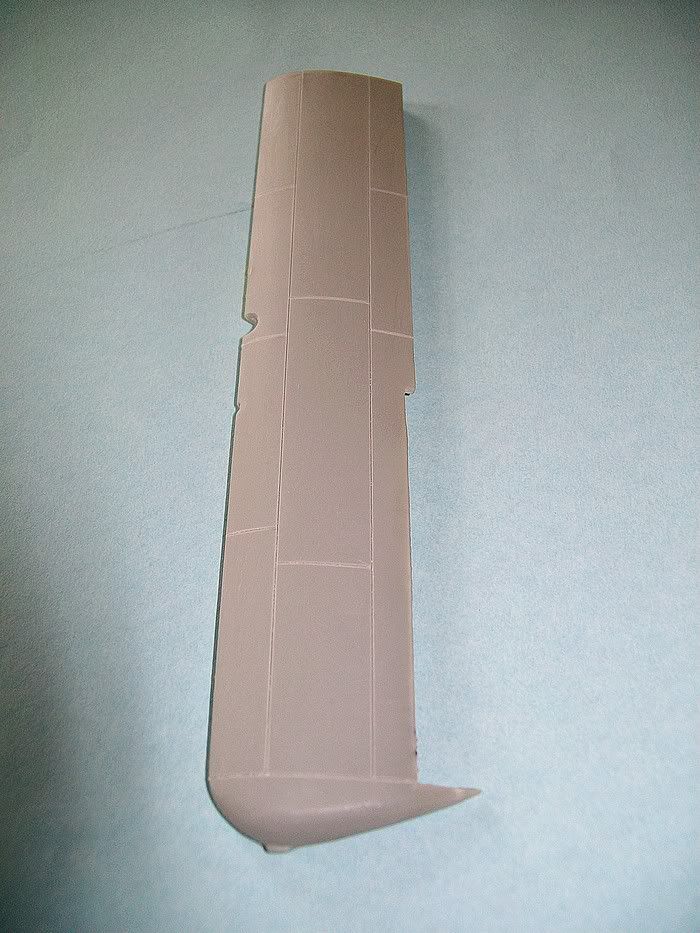

Em seguida, resolvi fazer o baixo relevo por cima da asa esquerda. Acredito que para baratear o custo de produção do kit, a Hobbycraft tenha optado por fazer as asas praticamente lisas, sem qualquer alto ou baixo revelo sobre as asas Sad

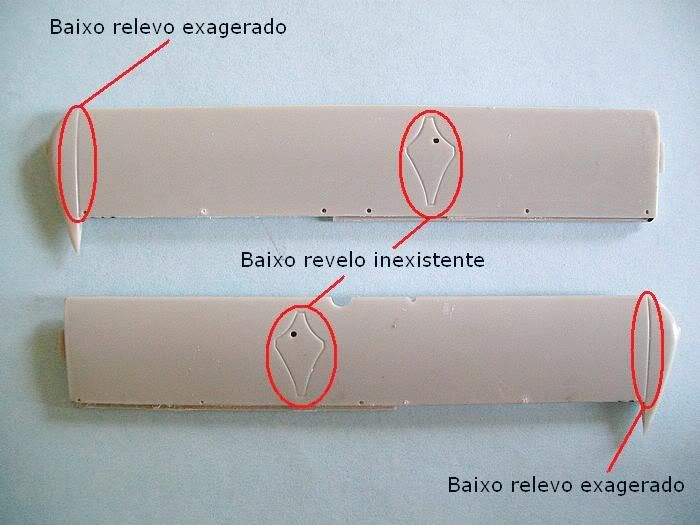

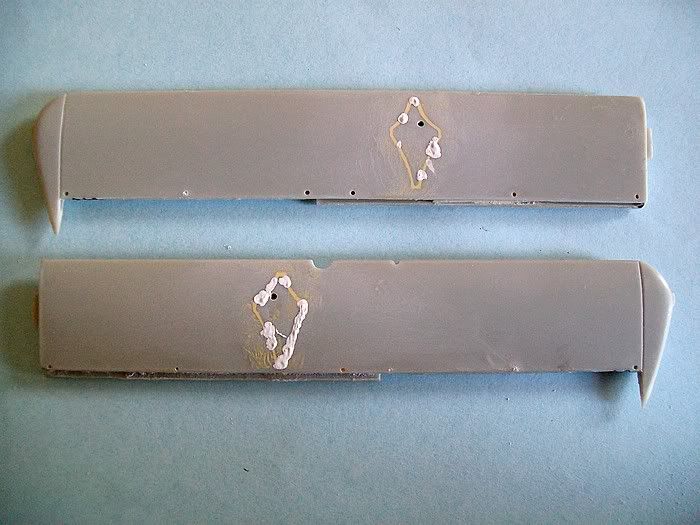

Na parte de baixo das asas, os únicos baixo relevos presentes estão exagerados, além de que os baixo revelos próximos a fixação dos montantes das asas não existem no modelo real:

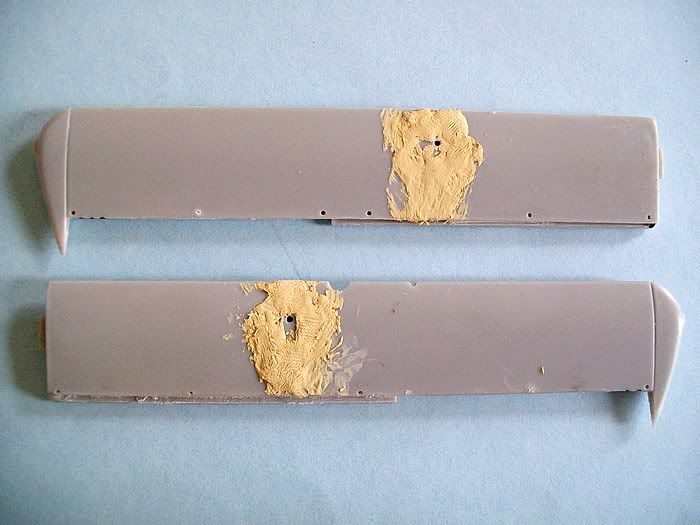

A saída para isso foi "puttyar" os baixo relevos centrais:




Depois farei o mesmo procedimento com o baixo relevo das pontas das asas inferiores.

Assim que tiver novidades eu posto novamente Wink

Abraços e ótimo voos a todos

Junior JUMBO

Número de Mensagens : 531
Idade : 44
Localização : Sorocaba / SP
Pontos : 664
Data de inscrição : 31/05/2009

Voltar ao Topo Ir em baixo

Re: De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  Convidad em Qua 19 Jan 2011, 12:51

Junior,

Seu tópico está sensacional... Vai ser bonito de ver durante e depois!!!

Manda bala!!! :tongue: :tongue: :tongue:

Convidad
Convidado


Voltar ao Topo Ir em baixo

Re: GM 01 – De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  Pacheco em Qua 19 Jan 2011, 12:59

Beleza Junior.
Manda ver no baixo relevo mesmo.
Muito legal este topico.
Parabens.

Pacheco

Número de Mensagens : 3054
Idade : 46
Localização : Rio de Janeiro
Pontos : 2833
Data de inscrição : 26/04/2009

Voltar ao Topo Ir em baixo

Re: De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  Junior JUMBO em Sex 21 Jan 2011, 20:12

Boa noite galera !!!

Meus amigos Sérgio e Pacheco, obrigado por acompanharem Wink

Hoje prosseguiu a montagem do Beaver. Como sou extremamente chato nos detalhes, resolvi fazer algumas modificações, tendo sido necessária a confecção de algumas peças novas.

O primeiro trabalho foi com relação a fuselagem. Após pesquisar fotos de Beaver no Airliners, Jetphotos, entre outros sites do gênero, pude notar que a pequena porta do bagageiro estava completamente errada. Abaixo a foto antes do trabalho com putty:




A próxima foto mostra o trabalho após passar a putty e lixar o lado esquerdo. Como ficaram algumas imperfeições muito pequenas, eu passei corretivo líquido para a superfície ficar totalmente lisa:




Aqui o lado esquerdo já lixado:




Tendo feito isso, parti para as asas. Procurei em fotos e plantas, onde seriam os bocais dos tanques de combustível. Após muita pesquisa, notei que muitos modelos do Beaver possuem bocais na parte superior das pontas das asas, e em outros modelos não é possível a visualização das mesmas. Resolvi olhar mais detalhadamente a foto do PP-ECF, e pude perceber um dos bocais dos tanques localizado na ponta da asa direita, bem discretamente. Na foto abaixo é bem visível um destes bocais sobre a ponta da asa esquerda:

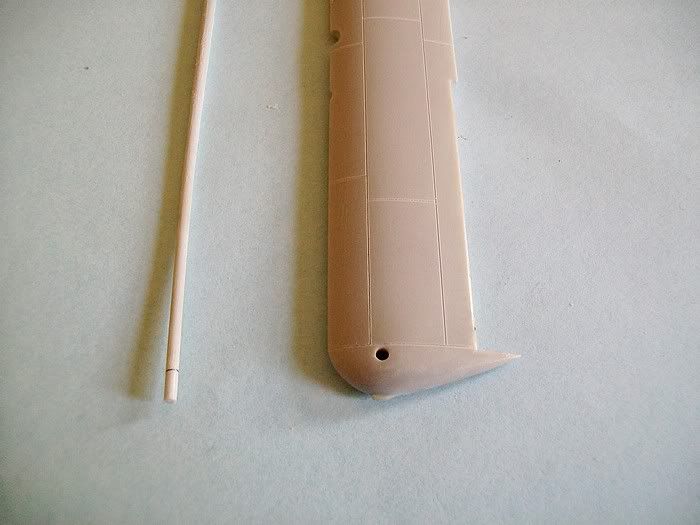

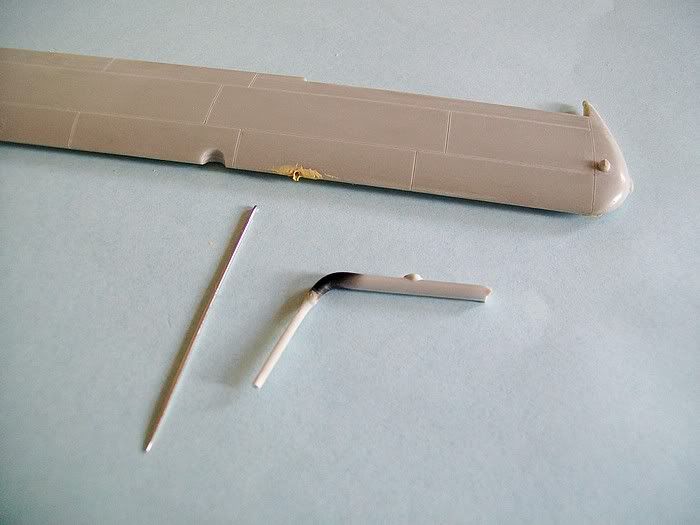

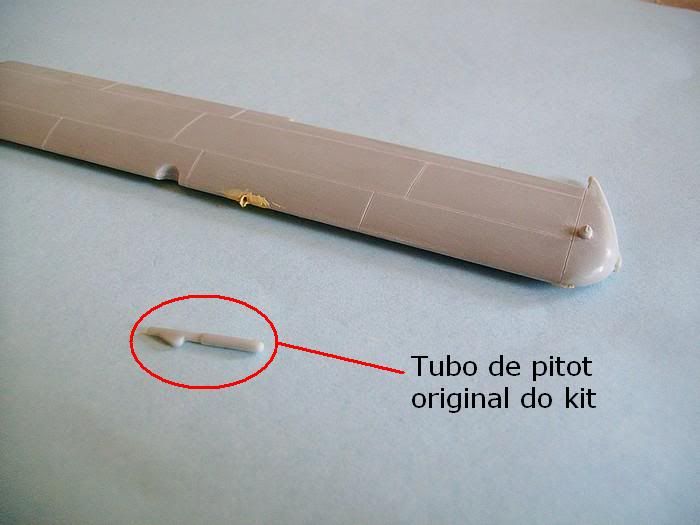

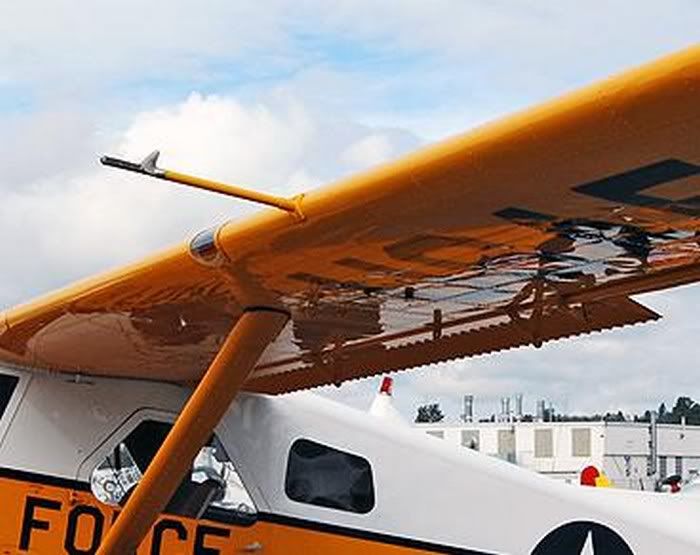

Bom, lá vou eu arrumar pra cabeça. Peguei um dos pedaços de sprue do próprio Beaver, lixei até ficar mais ou menos no diâmetro e fiz um furo no local onde ele será colado:




Cortei um pedaço bem maior que o tamanho necessário, para caso houvesse algum problema de última hora. Passei cola na base deste e empurrei até que o mesmo tocasse a ponta no fundo. Aproveitei também para passar putty na parte onde ficavam os ailerons e flapes originalmente:

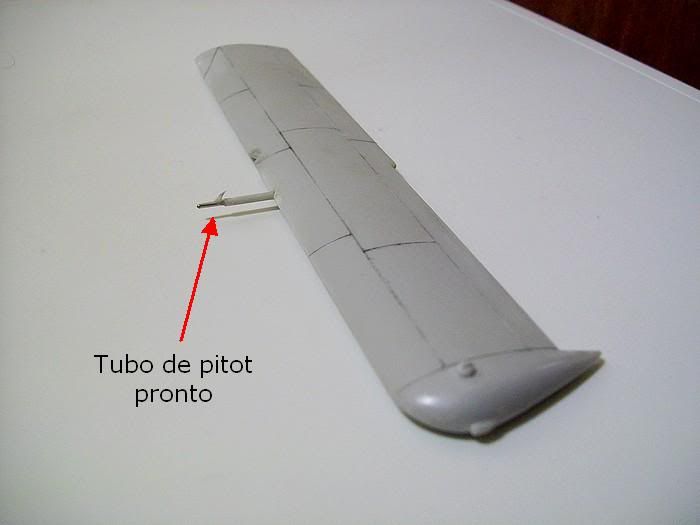

Após secar, cortei o sprue no tamanho exato, colei um pedaço de sprue bem fino, imitando a parte mais alta da tampa do tanque, e dei uma leve arredondada na parte de cima do bocal:




Enquanto esperava secar o bocal em definitivo, resolvi lixar a parte de baixo das asas, onde havia passado putty para sumir os baixo relevos errados:






Feito isso, parti para o tubo de pitot. Olhei algumas fotos do mesmo e vi que ele estava muito feio, nada a ver com o real. Olhei para ele, ele olhou para mim, fiz cara feia pra ele, ele fez cara feia pra mim, e aí eu disse: TU VAI SAIR, AH VAI, NEM QUE SEJA NA PORRADA Very Happy Very Happy Very Happy Very Happy Very Happy

Aqui o tubo de pitot original do kit:



Optei por fazer uma mescla de sprue esticado com pedaço de agulha de costura:

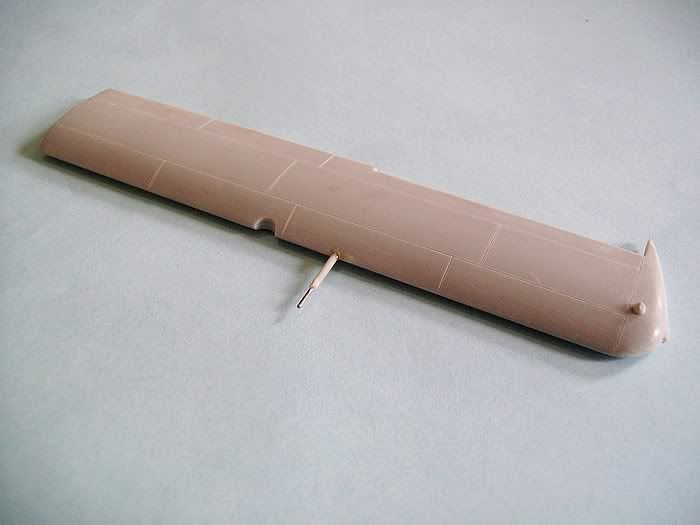

Depois de cortar, lixar e ainda furar o dedo, eis como ficou depois de colado na asa esquerda:




As fotos abaixo mostram o tubo de pitot real e o do kit após ficar pronto:






Fiz também um furo no bordo de ataque, próximo a raiz da asa, imitando a entrada de ar para a cabine:






Bom galera, por enquanto é isso. Assim que tiver novidades eu posto novamente Wink

Abraços e ótimos vôos a todos

Junior JUMBO

Número de Mensagens : 531
Idade : 44
Localização : Sorocaba / SP
Pontos : 664
Data de inscrição : 31/05/2009

Voltar ao Topo Ir em baixo

Re: De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  Marcos Borges em Sex 21 Jan 2011, 20:46

Show de Bola Jumbo,
To aqui acompanhando e aprendendo!
Esse tubo de pitot ficou muito bom!!
Abcs,
Marcos.

Marcos Borges

Número de Mensagens : 1961
Idade : 56
Localização : Juiz de Fora - MG
Pontos : 1601
Data de inscrição : 24/05/2008

Voltar ao Topo Ir em baixo

Re: De Havilland DHC-2 Beaver – Hobbycraft – 1/48

Mensagem  Conteúdo patrocinado Hoje à(s) 01:05


Conteúdo patrocinado


Voltar ao Topo Ir em baixo

Página 1 de 8 1, 2, 3, 4, 5, 6, 7, 8  Seguinte

Ver o tópico anterior Ver o tópico seguinte Voltar ao Topo

- Tópicos similares


Permissão deste fórum:
Você não pode responder aos tópicos neste fórum
