Mensagem  Carioca em Qui 03 Jul 2008, 14:15

Iniciei anteontem a montagem das asas do -600.

As mudanças necessárias são:

1- extensão da envergadura (1,2cm para cada lado)
2- aumento da corda (linha que une o bordo de ataque ao bordo de fuga) junto à fuselagem - o aumento deve ser igual a extensão da fuselagem nessa área, aproximadamente 4 frames
3- aumento dos winglets (altura e comprimento - vai no olho!!!!)
4- depois de tudo pronto, emassar as linhas antigas e refazer em scribe as linhas de painéis do -600 (há poucas diferenças)

Lendo pode até parecer dificílimo, mas seguindo as dicas do Jerry, do AirlinerCafe (nick "Soon7x7") não fica tão impraticável assim.

Vamos as fotos e as explicações da conversão

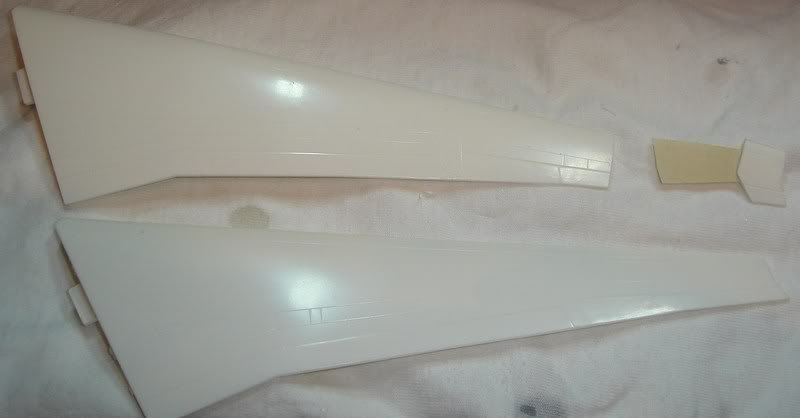

1- primeiro, montei as asas de ambos 340 que tenho aqui. Isso se mostrou pouco prático depois... mais fácil seria cortar as peças individualmente e depois colá-las, mas ainda assim, consegui trabalhar. Reparem que, da *** cima, tirei o pedaço para extender a asa que vai ao modelo.

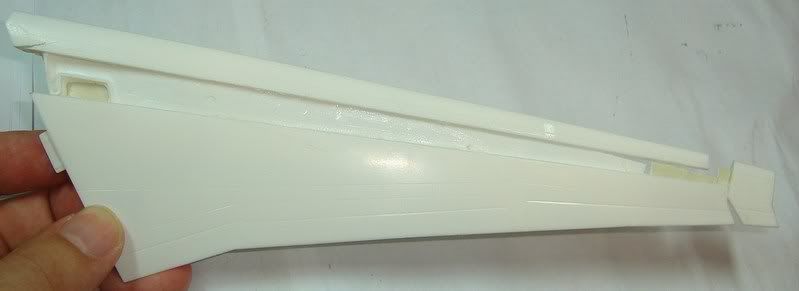

2- depois de colar as peças, serrei a asa que vai para o modelo no sentido da envergadura, próximo ao bordo de ataque.
A foto mostra as partes separadas e já unidas por uma parte da peça da asa que sobra - já pensou cobrir uma área desse tamanho só no cartão telefônico? hehehehehehe



Essa área será fechada com pedaços de plástico da outra asa e durepoxi.

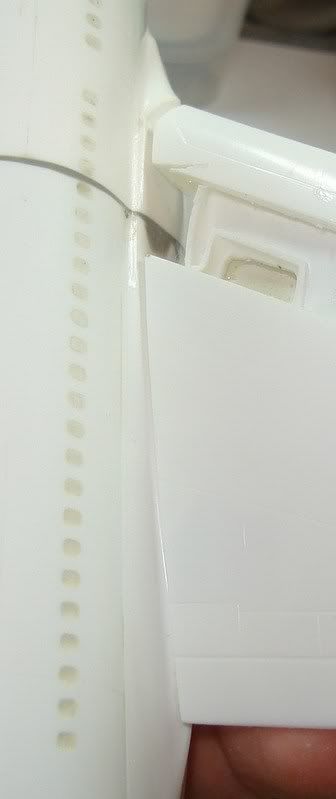

3- junto a fuselagem, percebemos a quantidade *** extensão da corda. Aqui, foi só acomodar o bordo de ataque sobre a peça de suporte dos pedaços até encostar retinha *** da raiz da asa.

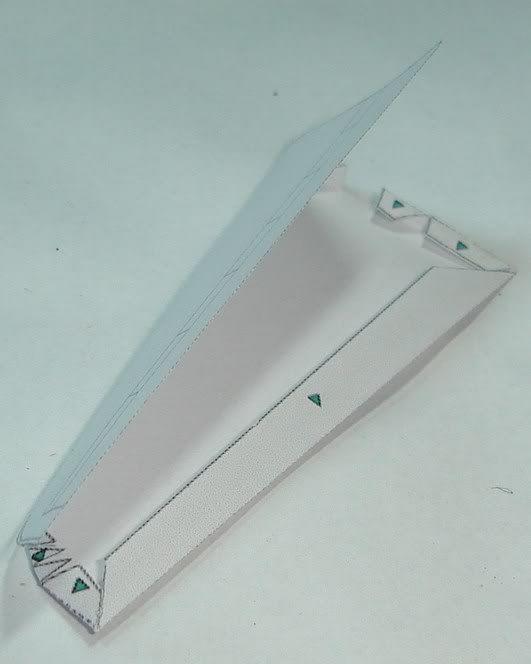

4- Aqui uma cagadinha que fiz: estraguei todos os estabilizadores horizontais que tinha, a não ser os do 380, então fiz os stabs de papel - sim, papel. Baixei o papermodel do -600 da internet, coloquei na escala, imprimi, cortei, dobrei/colei (montagem!) e aqui estão quase prontos. Mas ficam muito molengas, depois vou tentar criar uns stabs decentes - ou a partir do 380 ou a partir de folhas de estireno.





Abraço
Eduardo


Última edição por Carioca em Seg 07 Jul 2008, 18:22, editado 2 vez(es)

Carioca

Número de Mensagens : 512
Idade : 39
Localização : Rio de Janeiro (RJ)
Pontos : 456
Data de inscrição : 05/04/2008

Voltar ao Topo Ir em baixo

Re: A340-600 : ASA PRONTAAAAAAA!!!! APU - Exaustão feita (07/07)

Mensagem  Convidad em Qui 03 Jul 2008, 14:38

:9:56: :9:56: :9:56:

Convidad
Convidado


Voltar ao Topo Ir em baixo

Re: A340-600 : ASA PRONTAAAAAAA!!!! APU - Exaustão feita (07/07)

Mensagem  ogro em Qui 03 Jul 2008, 19:59

Aceitas uma sugestão não onerosa ? Compre um pedaço de madeira balsa e faça um molde, mande para o Eugênio Pio dono da loja Café Modelismo em Ribeirão Preto e peça para ele fazer a peça em resina, garanto que ele não vai te cobrar e caro e, é um artista com a resina ! O tel da loja é 16 3941-6851 ou através no perfil dele você terá acesso ao e-mail da loja.

ogro

Número de Mensagens : 11946
Idade : 53
Localização : São Paulo
Pontos : 10465
Data de inscrição : 02/04/2008

Voltar ao Topo Ir em baixo

Re: A340-600 : ASA PRONTAAAAAAA!!!! APU - Exaustão feita (07/07)

Mensagem  Convidad em Sex 04 Jul 2008, 08:20

GRANDE EDU CARIOCA, PAPEL NÃO, PLASTICO SIM, A IDÉIA DO MR. ÔGRO NÃO É RUIM, PODE SER APROVEITADA OU VOCE MESMO FAZ, TU SABE NÃO SABE ??????????

Convidad
Convidado


Voltar ao Topo Ir em baixo

Re: A340-600 : ASA PRONTAAAAAAA!!!! APU - Exaustão feita (07/07)

Mensagem  Carioca em Sex 04 Jul 2008, 11:28

ZERO PROBLEMA, RAPAZIADA!!!

CONSERTEI A CAGADA QUE FIZ NOS STABS - A CUSTA DE COLA, DUREPOXI E UM POUCO DE PACIÊNCIA!!!
ferrou porra ferrou porra ferrou porra

DEPOIS POSTO FOTOS DA BRINCADEIRA!!!!

ABRAÇO


Eduardo

Carioca

Número de Mensagens : 512
Idade : 39
Localização : Rio de Janeiro (RJ)
Pontos : 456
Data de inscrição : 05/04/2008

Voltar ao Topo Ir em baixo

Re: A340-600 : ASA PRONTAAAAAAA!!!! APU - Exaustão feita (07/07)

Mensagem  Carioca em Dom 06 Jul 2008, 13:35

VALEU CARALHUDOS DO MATO SÊCO!!!!

SEGUE MAIS UMA ATUALIZAÇÃO, INCLUINDO O "CONSERTO" DOS STABS QUE EU QUASE CAGUEI!!!!

1- Foto da *** pronta: fiz um enxerto de plástico na fenda entre as partes que havia cortado, e preenchi os espaços que ficaram com a boa e ***. Por enquanto está sem os winglets - vou aumentá-los e depois colá-los - e toda lixada. Nivelar as superfícies deu um pouco de trabalho - precisei usar até lixa d'água 100!!!!



2- aqui os estabilizadores. :3680: :3680: :3680: :3680: :3680: :3680:
QUando tentei a primeira vez, quis aumentá-los pela ponta... ledo engano, erro simples e brutal. Deve-se aumentá-los pela RAIZ!!!! Cortei os stabs reservas da raiz até 1,1cm e colei na raiz dos stabs "titulares". A peça *** mostra o resultado da quase *: precisei "devolver" à peça o pedaço que havia retirado... deu trabalho consertar, mas acho que acabou ficando legal



3- Aqui a parte de baixo da *** encaixada na fuselagem



4- está começando a "parecer" um A340-600 ou não está?!?!?!?!



Mais atualizações em breve!
Abraço

Eduardo

Carioca

Número de Mensagens : 512
Idade : 39
Localização : Rio de Janeiro (RJ)
Pontos : 456
Data de inscrição : 05/04/2008

Voltar ao Topo Ir em baixo

Re: A340-600 : ASA PRONTAAAAAAA!!!! APU - Exaustão feita (07/07)

Mensagem  ogro em Dom 06 Jul 2008, 14:19

Caracas bicho affraid Acho que você deveria trocar de profissão já que você *** tanto trabalho, vou te arrumar um emprego em Hollywood para montar maquetinhas para filmes :9:56:

***

ogro

Número de Mensagens : 11946
Idade : 53
Localização : São Paulo
Pontos : 10465
Data de inscrição : 02/04/2008

Voltar ao Topo Ir em baixo

Re: A340-600 : ASA PRONTAAAAAAA!!!! APU - Exaustão feita (07/07)

Mensagem  Batatinha em Seg 07 Jul 2008, 10:47

Incrível é o mínimo que posso escrever desse trabalho.

Batatinha

Número de Mensagens : 7275
Idade : 51
Localização : São Paulo
Pontos : 4787
Data de inscrição : 03/04/2008

Voltar ao Topo Ir em baixo

Re: A340-600 : ASA PRONTAAAAAAA!!!! APU - Exaustão feita (07/07)

Mensagem  Convidad em Seg 07 Jul 2008, 16:41

Carioca a revell alemã deveria contratar voce para esculpir seus modelos , parabens trabalho de engenharia acho que a VEM não conseguiria faze-lo.
Abraço

Convidad
Convidado


Voltar ao Topo Ir em baixo

Re: A340-600 : ASA PRONTAAAAAAA!!!! APU - Exaustão feita (07/07)

Mensagem  Carioca em Seg 07 Jul 2008, 18:20

Aê Caralhudooooooooos!

VALEEEEEEEEEEEEU!!!!
cheers cheers cheers cheers cheers



ASA DIREITA PRONTA!!!

EXAUSTÃO DO APU TAMBÉM PRONTA (é tão pequenininha que havia esquecido de fazer!!!!)

Fiquei matutando como ia fazer a exaustão do APU...
to loco to loco to loco to loco to loco to loco to loco

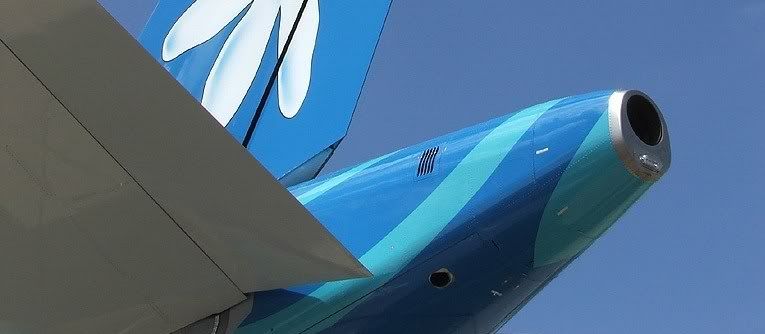

Era isso aqui no -300:

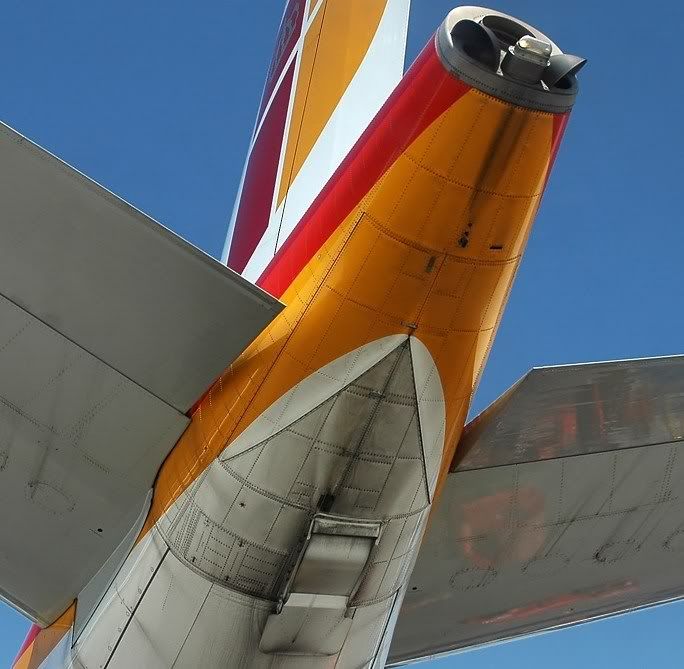

... para transformar nisso aqui, do -600:



Usei o cone de exaustão do motor do -300 que veio no kit. Lixei para dar o visual curvo, vejam as fotos:

APU antes:



Peça usada (a da esquerda já está lixada... "arreparem")

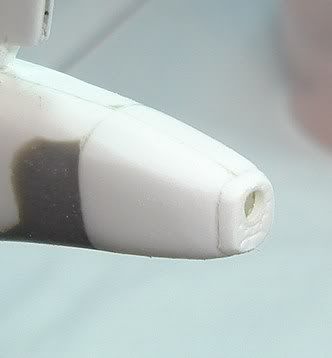

APU depois:



Winglet aumentado da asa direita:

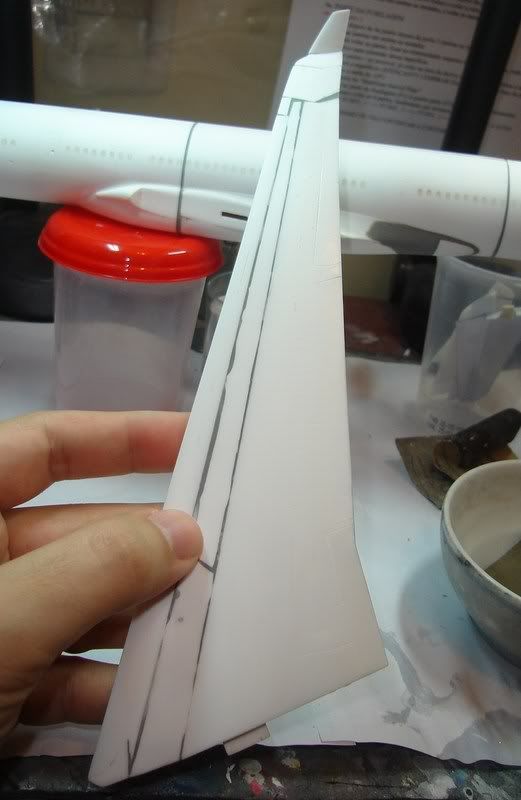

A asa completa:

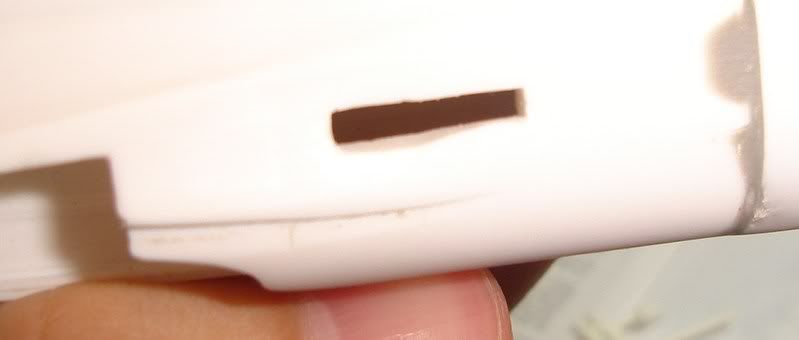

Precisei "arregaçar" o slot de encaixe da asa na fuselagem para alinhar as superfícies:



Pronto. Fase 2 praticamente encerrada (falta as guias dos flaps, mas isso é uma fase a parte).

Abraço

Eduardo

Carioca

Número de Mensagens : 512
Idade : 39
Localização : Rio de Janeiro (RJ)
Pontos : 456
Data de inscrição : 05/04/2008

Voltar ao Topo Ir em baixo

Re: A340-600 : ASA PRONTAAAAAAA!!!! APU - Exaustão feita (07/07)

Mensagem  ogro em Seg 07 Jul 2008, 18:45

Ficou matutando como fazer a exautão do APU hilarious Fala sério, tu tava pensando é na entrada do seu APU Rolling Eyes

hilarious hilarious hilarious hilarious hilarious

ogro

Número de Mensagens : 11946
Idade : 53
Localização : São Paulo
Pontos : 10465
Data de inscrição : 02/04/2008

Voltar ao Topo Ir em baixo

Re: A340-600 : ASA PRONTAAAAAAA!!!! APU - Exaustão feita (07/07)

Mensagem  Convidad em Qua 09 Jul 2008, 10:27

Eduardo caralhudo do brejo

vc está acelerando ein!!!

PUTA QUE PARIUL

Parabéns, nota 10

Convidad
Convidado


Voltar ao Topo Ir em baixo

Re: A340-600 : ASA PRONTAAAAAAA!!!! APU - Exaustão feita (07/07)

Mensagem  Carioca em Qua 09 Jul 2008, 13:43

valeu caralhudos!!!
Dei uma lixada naqueles dutos do APU, me deram a impressão de estar muito grandes! Agora estão mais proporcionais

Abraço

Eduardo
:afro:

Carioca

Número de Mensagens : 512
Idade : 39
Localização : Rio de Janeiro (RJ)
Pontos : 456
Data de inscrição : 05/04/2008

Voltar ao Topo Ir em baixo

Re: A340-600 : ASA PRONTAAAAAAA!!!! APU - Exaustão feita (07/07)

Mensagem  Batatinha em Qua 09 Jul 2008, 16:49

Eduardo,você está acelerado pacas heim! cheers
Que trabalho incrível trabalho...rapaz isso pronto vai ficar de infartar. Basketball

Batatinha

Número de Mensagens : 7275
Idade : 51
Localização : São Paulo
Pontos : 4787
Data de inscrição : 03/04/2008

Voltar ao Topo Ir em baixo

Re: A340-600 : ASA PRONTAAAAAAA!!!! APU - Exaustão feita (07/07)

Mensagem  Batatinha em Ter 04 Nov 2008, 12:30

E aí Carioca,como estamos com a auIa de construção?Sim por que montagem é o que nós fazemos...você constrói. cheers :bounce: :bounce:

Batatinha

Número de Mensagens : 7275
Idade : 51
Localização : São Paulo
Pontos : 4787
Data de inscrição : 03/04/2008

Voltar ao Topo Ir em baixo

Re: A340-600 : ASA PRONTAAAAAAA!!!! APU - Exaustão feita (07/07)

Mensagem  Carioca em Ter 04 Nov 2008, 17:59

Deve voltar a andar essa semana!!!!

Motores já resinados pelo Odair!!! Devo começar a montá-los em breve!

Abraço
Eduardo
