Grumman TBF-Avenger Minicraft 1/144 Finalizado

Mensagem  Lucas em Qua 05 Ago 2009, 12:20

Bom pessoal, cumprindo minha promessa de postar alguns de meus últimos trabalhos, finalizo com este, que é meu último trabalho, foram 3 meses em cima dessa mosquinha rsrs finalizei ele no mês passado... tenham paciência ao ler o tópico, pois tem fotos pra caramba e talvez demore pra carregar heheheh

Esta aeronave aqui representado fez parte do Esquadrão VT-8, o primeiro esquadrão a realizar o batismo em combate do Avenger em 1942, na Batalha de Midway, missão esta onde somente uma aeronave retornou. (esta inclusive que represento, foi perdida nesta missão)

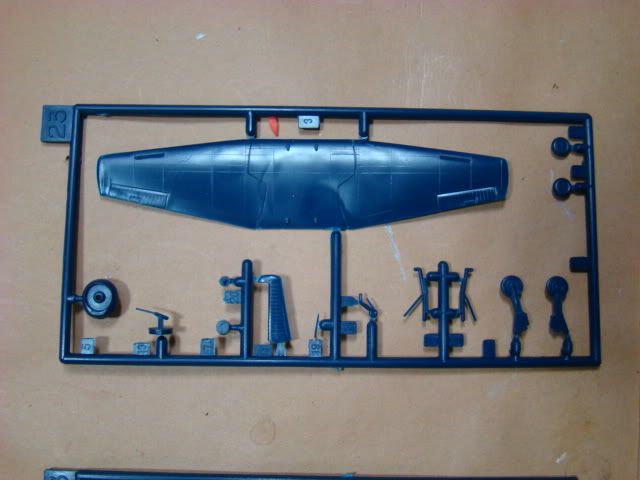

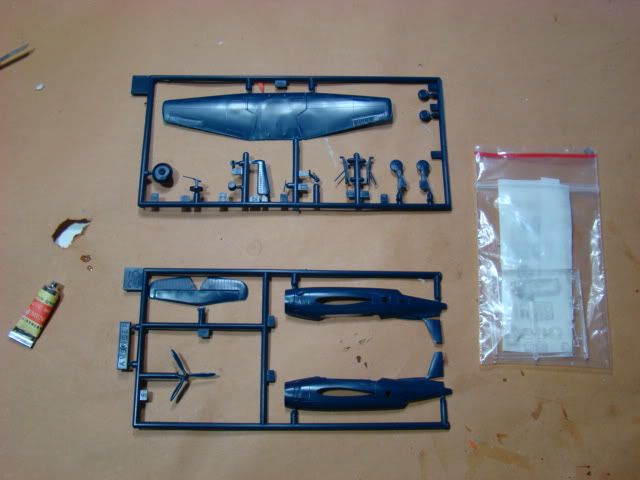

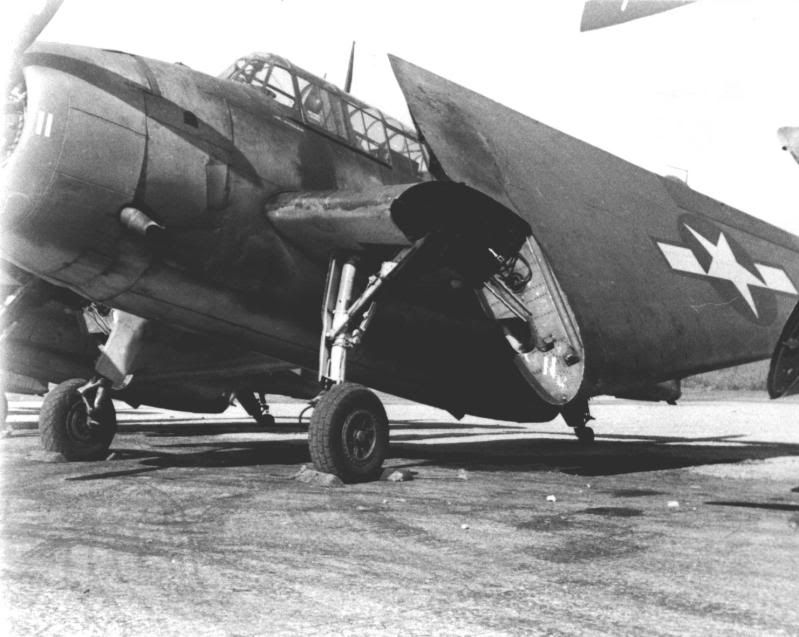

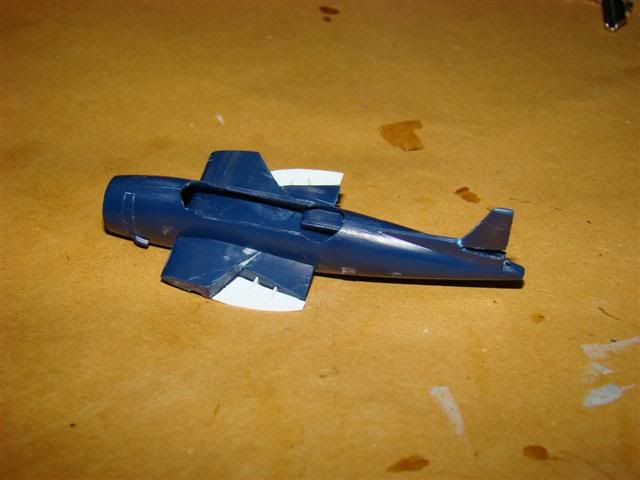

O kit, é bem simples nada de detalhamento, o Avenger tinha como seu maior charme as asas dobradas que no estilo do Hellcat e Wildcat, dobravam para trás, então decidi fazer isso neste pequeno pássaro também.

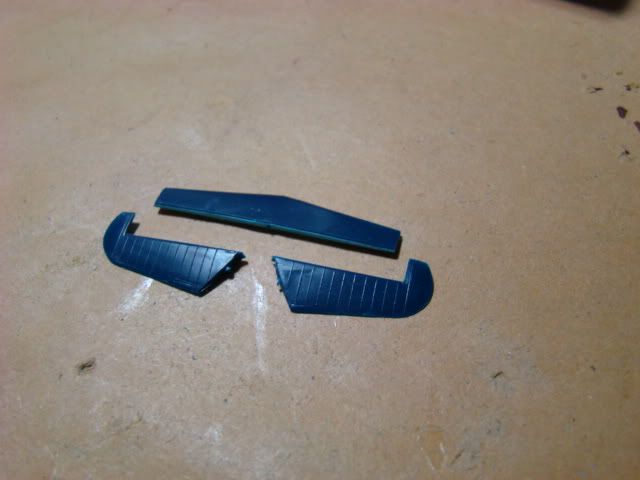

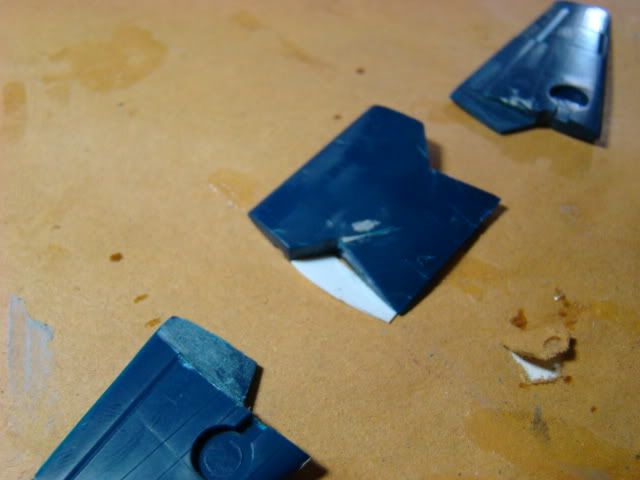

Usei uma serrinha de photoetched para separar as partes, algun detalhamente será possível de fazer também.

Espero que gostem e obrigado por ver.



















Última edição por Lucas em Qua 05 Ago 2009, 12:30, editado 1 vez(es)

Lucas

Número de Mensagens : 158
Idade : 38
Localização : Sertãozinho - SP
Pontos : 206
Data de inscrição : 03/08/2009

Voltar ao Topo Ir em baixo

Re: Grumman TBF-Avenger Minicraft 1/144 Finalizado

Mensagem  Lucas em Qua 05 Ago 2009, 12:21

atualizando pessoal

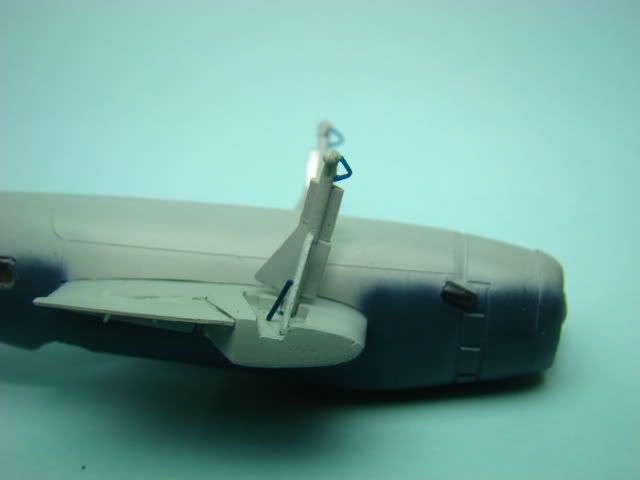

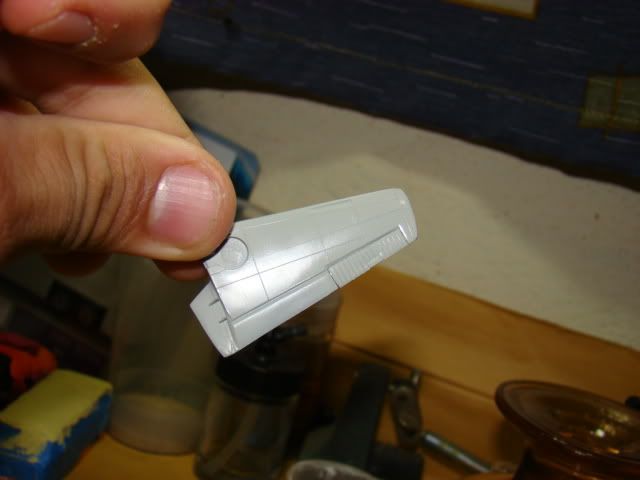

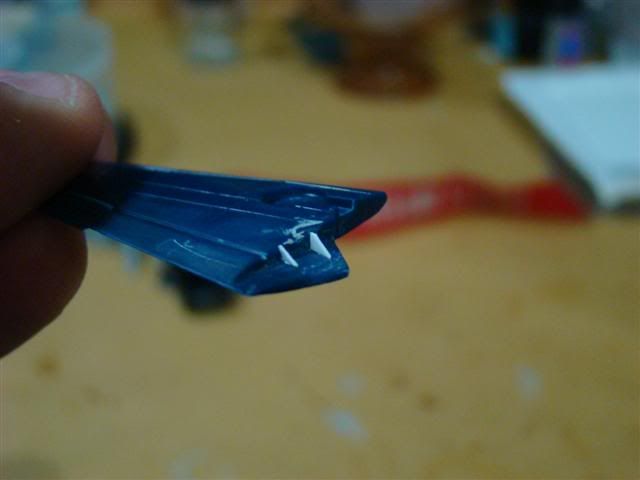

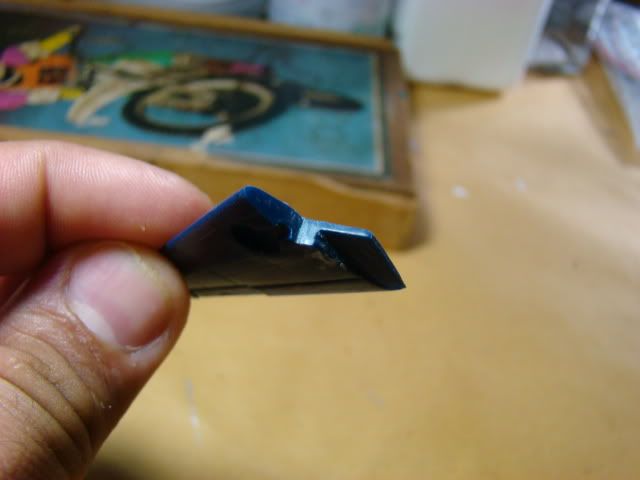

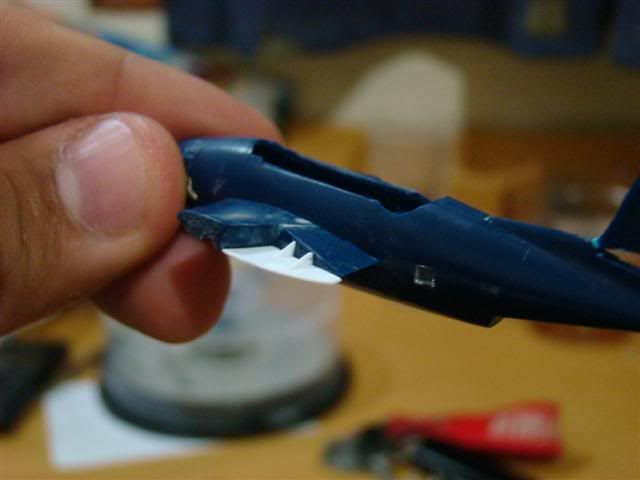

A little wing joint detail too

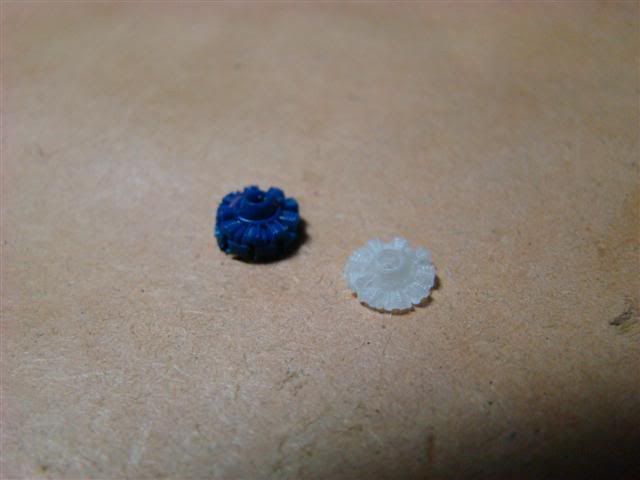

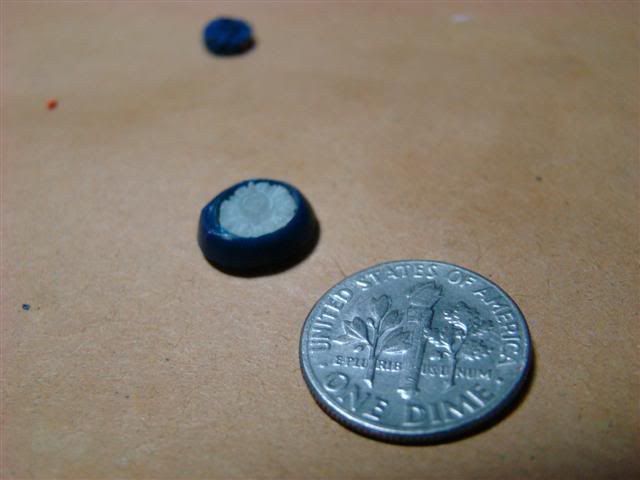

Eu fiz uma cópia do motor,usando como base o motor e um kit da Sweet.








Lucas

Número de Mensagens : 158
Idade : 38
Localização : Sertãozinho - SP
Pontos : 206
Data de inscrição : 03/08/2009

Voltar ao Topo Ir em baixo

Re: Grumman TBF-Avenger Minicraft 1/144 Finalizado

Mensagem  Lucas em Qua 05 Ago 2009, 12:21

Mais atualizações...

Detalhes do motor

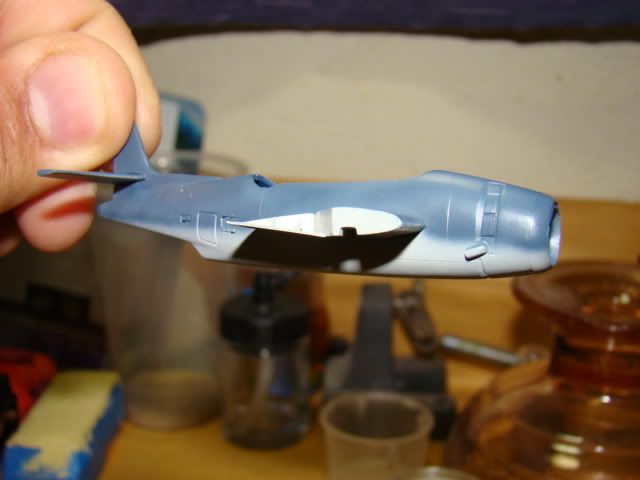

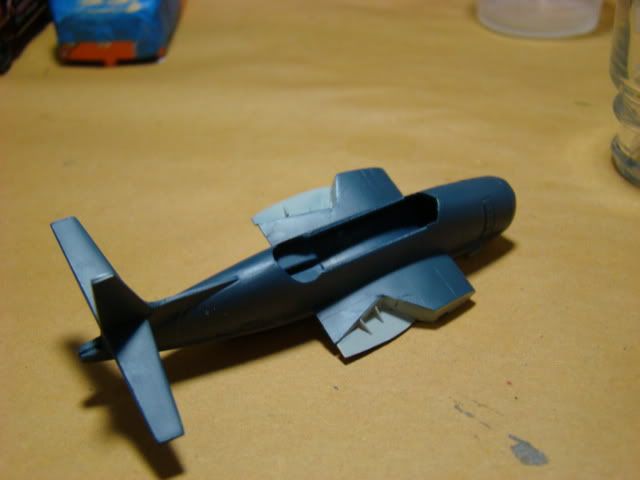

Pintura da fuselagem e das asas

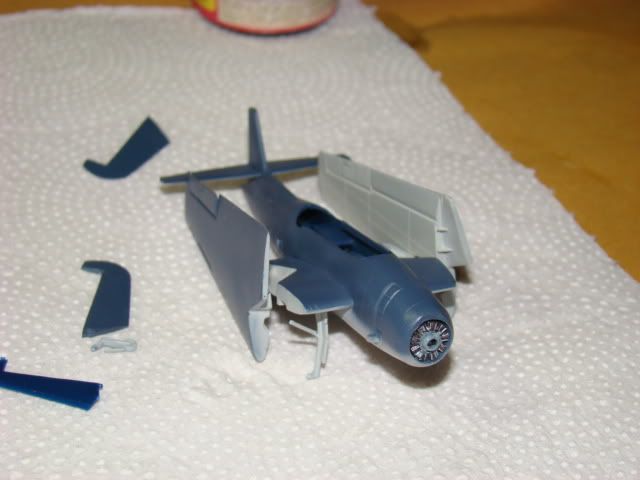

Testanto mais ou menos como vai ficar a mosquinha

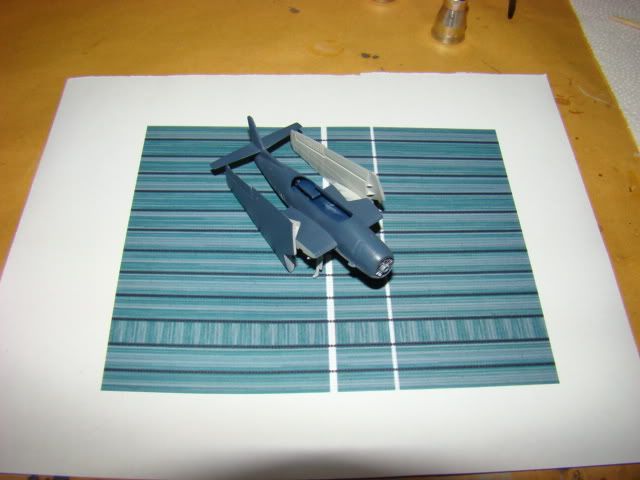

Eu imprimi o deck na laser e já fiz um testa da base..

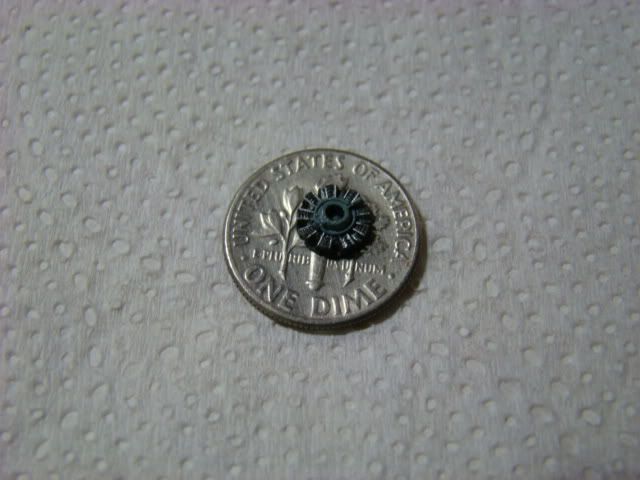

Vou ficar devendo umas fotos com uma moeda nacional, essas ai eu tirei para um fórum gringo hehehhee

Lucas

Número de Mensagens : 158
Idade : 38
Localização : Sertãozinho - SP
Pontos : 206
Data de inscrição : 03/08/2009

Voltar ao Topo Ir em baixo

Re: Grumman TBF-Avenger Minicraft 1/144 Finalizado

Mensagem  Lucas em Qua 05 Ago 2009, 12:22

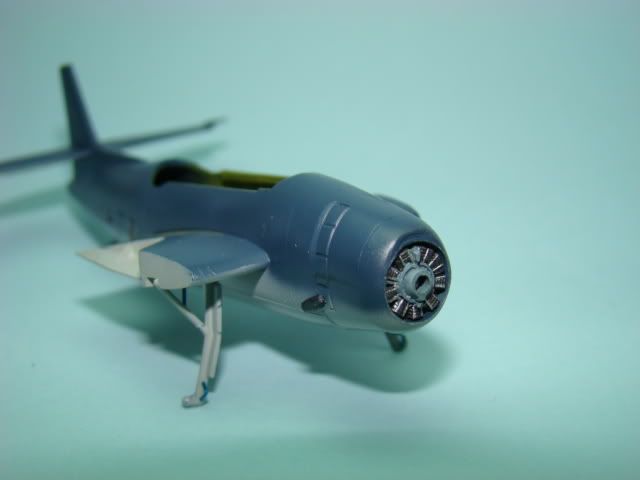

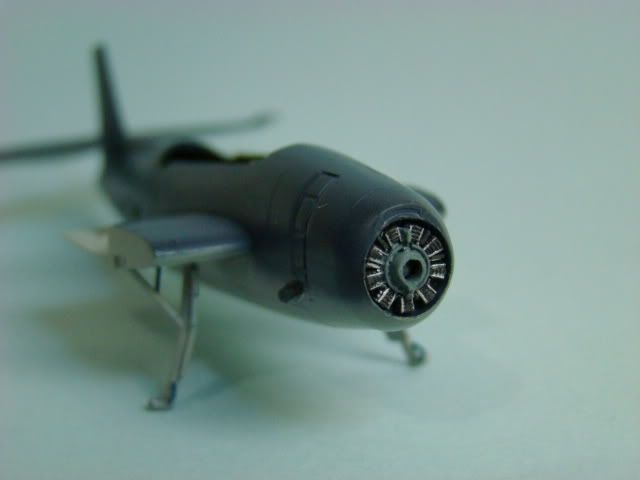

Detalhes do motor já instalado no cowl

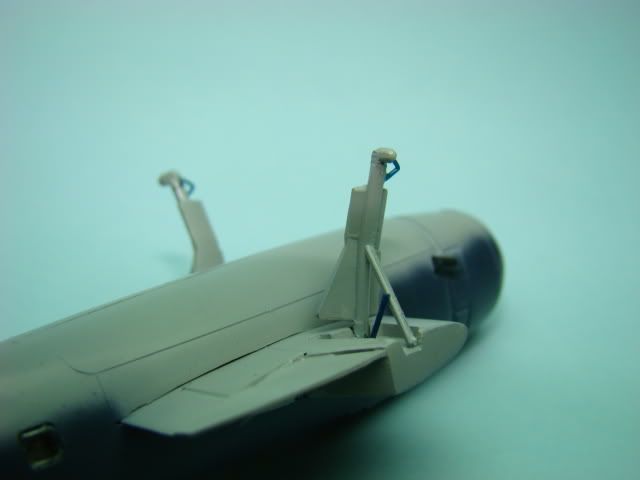

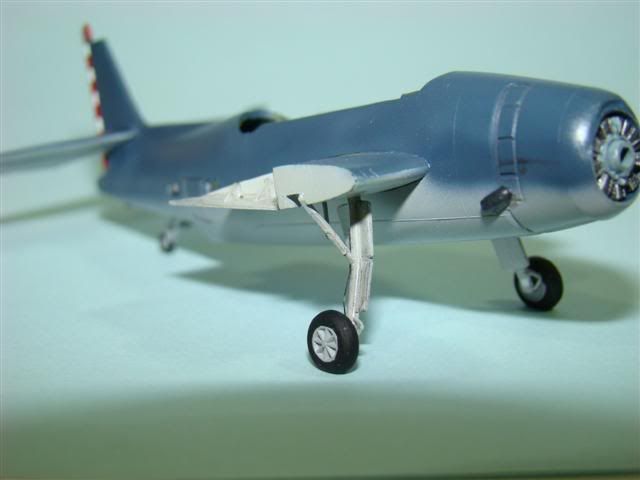

Eu adicionei alguns detalhes em scratch no trem de pouso.

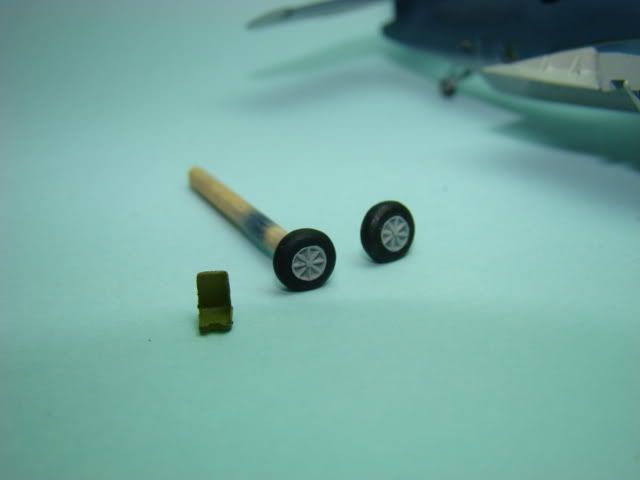

Rodas e assento do piloto

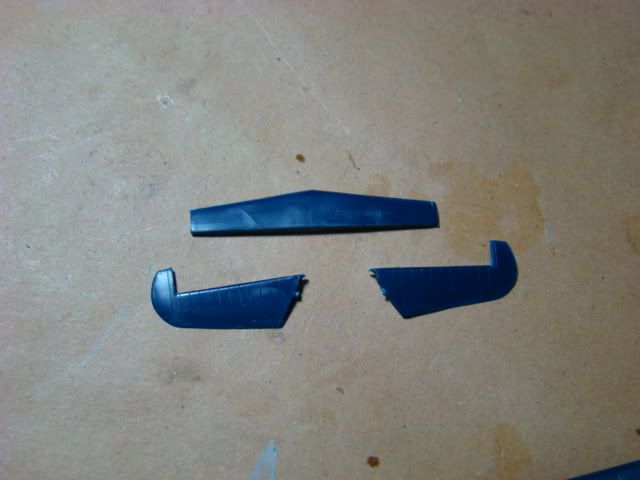

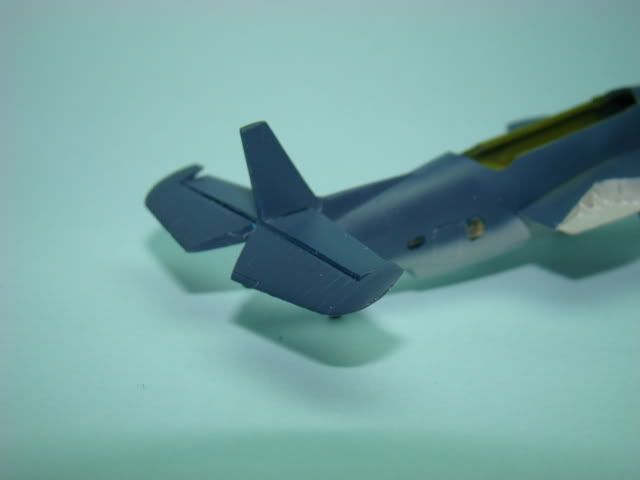

Profundor rebaixado.

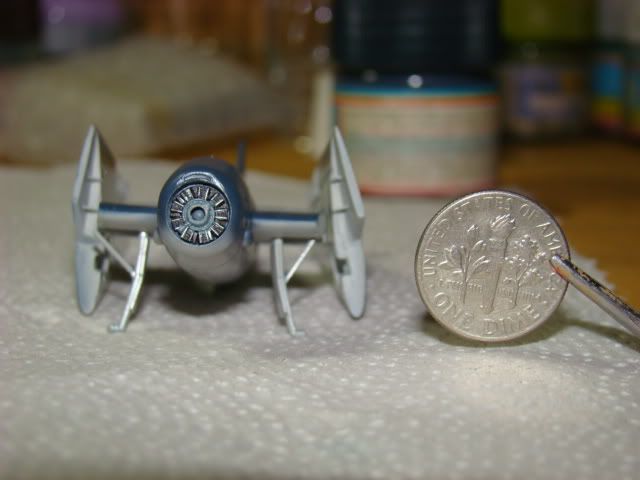

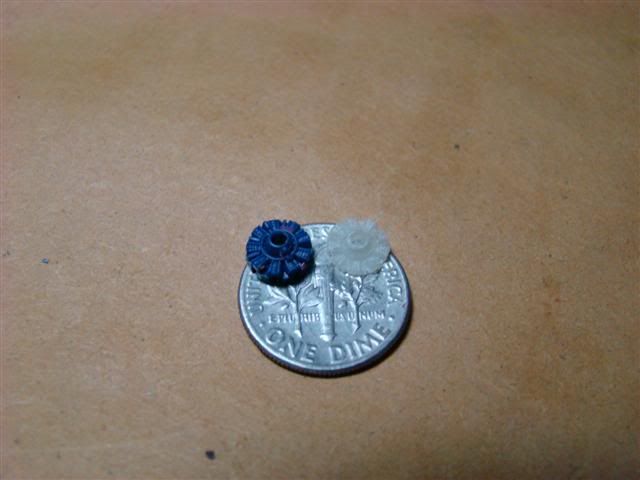

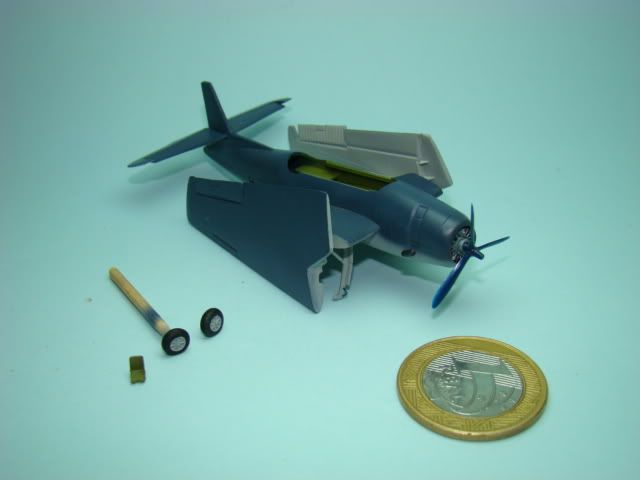

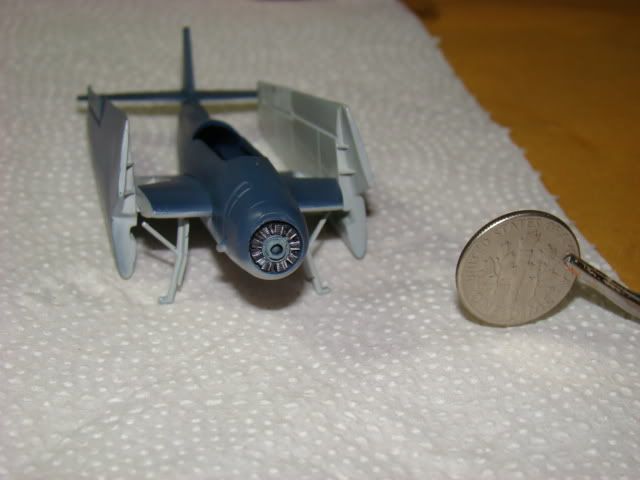

Aqui uma idéia do tamanho da mosquinha:


Lucas

Número de Mensagens : 158
Idade : 38
Localização : Sertãozinho - SP
Pontos : 206
Data de inscrição : 03/08/2009

Voltar ao Topo Ir em baixo

Re: Grumman TBF-Avenger Minicraft 1/144 Finalizado

Mensagem  Lucas em Qua 05 Ago 2009, 12:23

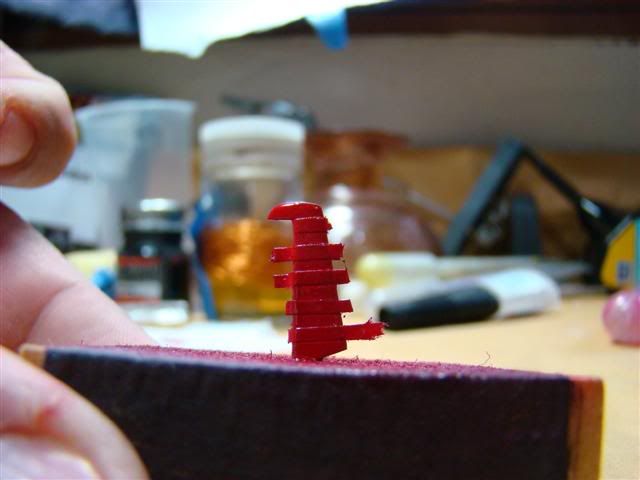

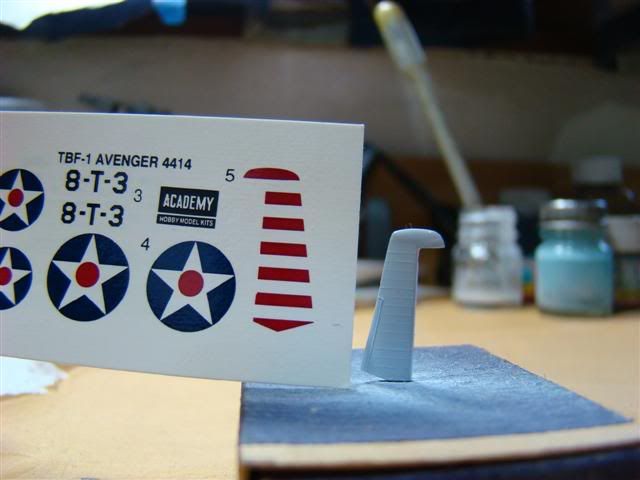

O decal para o leme era grande demais, então decidi pintar as faixas no leme.

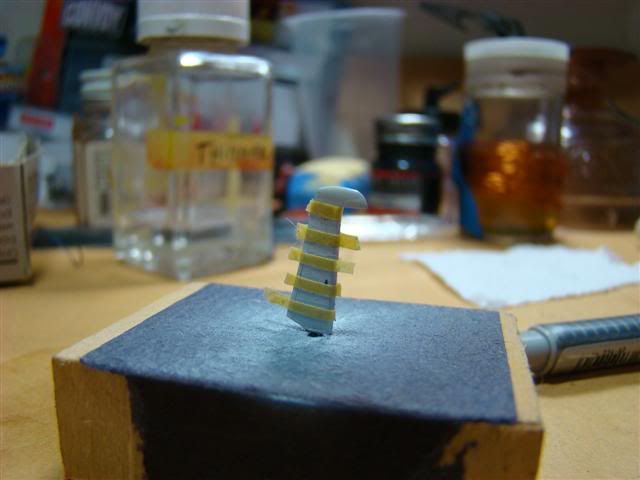

Máscara e pintura (ficou mais ou menos, é complicado mascarar, porque minha fita tá velha e as faixinhas mediam 1,5mm)

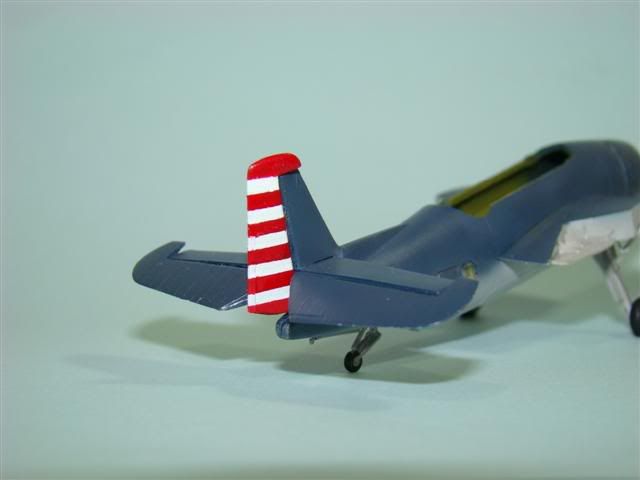

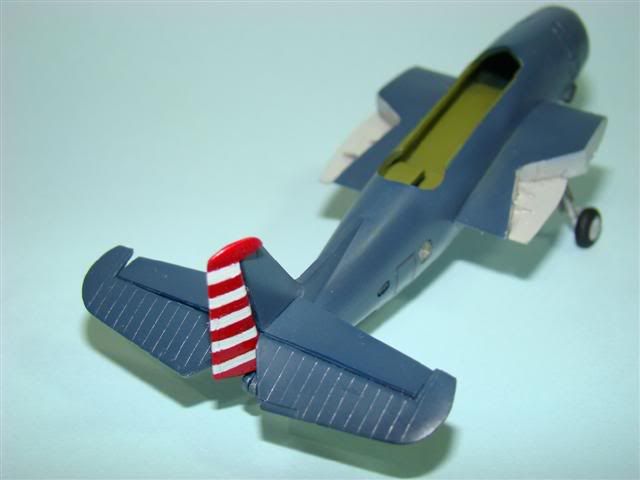

No modelo, o resultado até ficou legal.

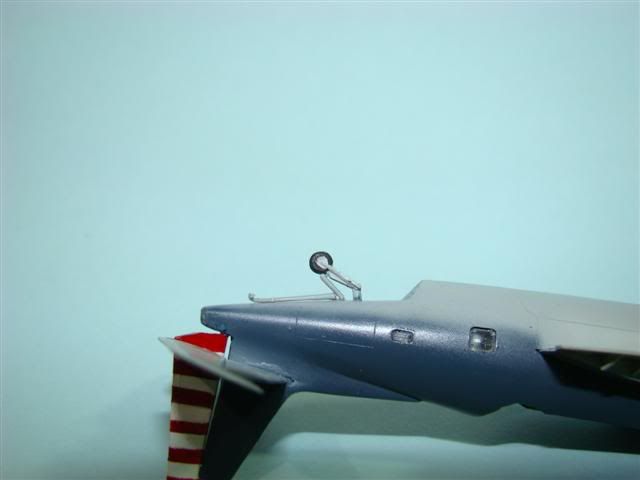

Eu adicionei o gancho de pouso como detalhe

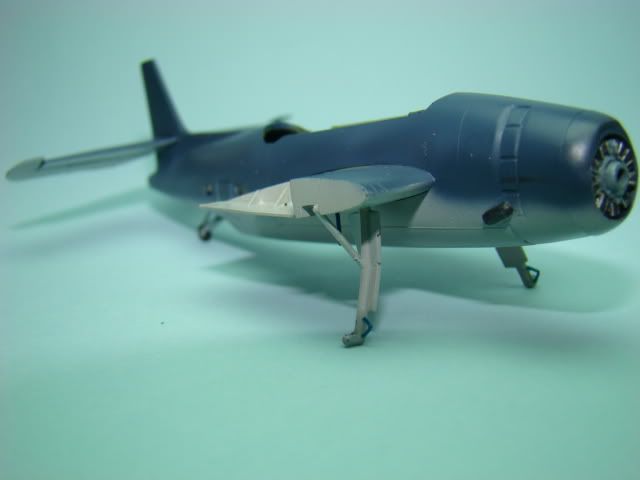

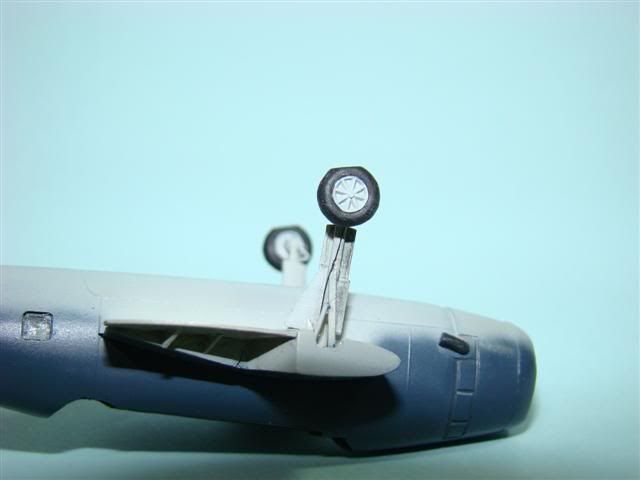

Pintei o trem de pouso, instalei os tubos de óleo de freio e deixei os pneus rebaixados

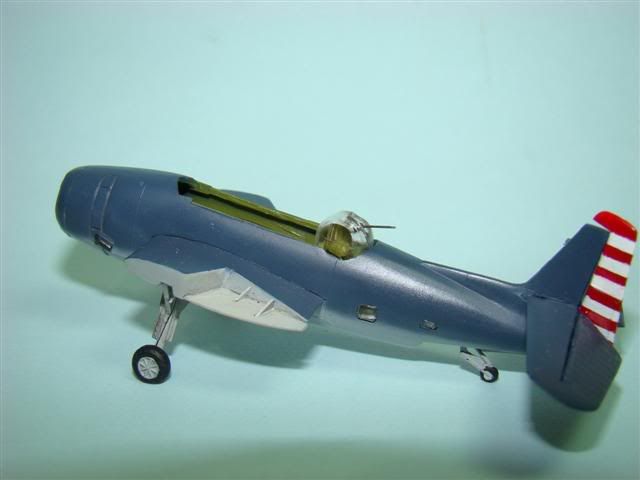

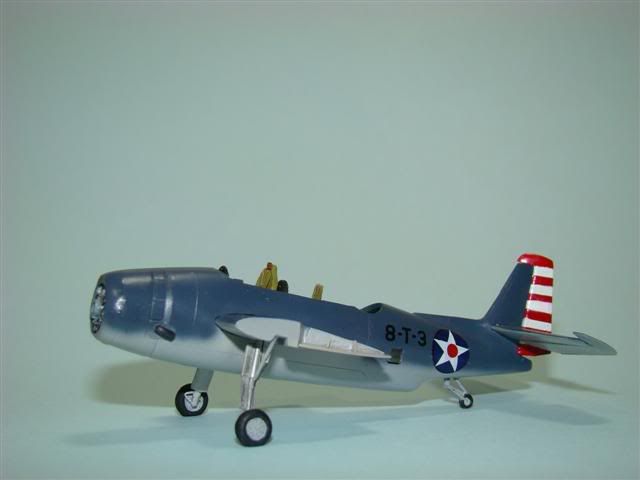

Esta montagem está sendo muito legal, estou gostando bastante do resultado, atualmente o modelo encontra-se assim:


Lucas

Número de Mensagens : 158
Idade : 38
Localização : Sertãozinho - SP
Pontos : 206
Data de inscrição : 03/08/2009

Voltar ao Topo Ir em baixo

Re: Grumman TBF-Avenger Minicraft 1/144 Finalizado

Mensagem  Lucas em Qua 05 Ago 2009, 12:24

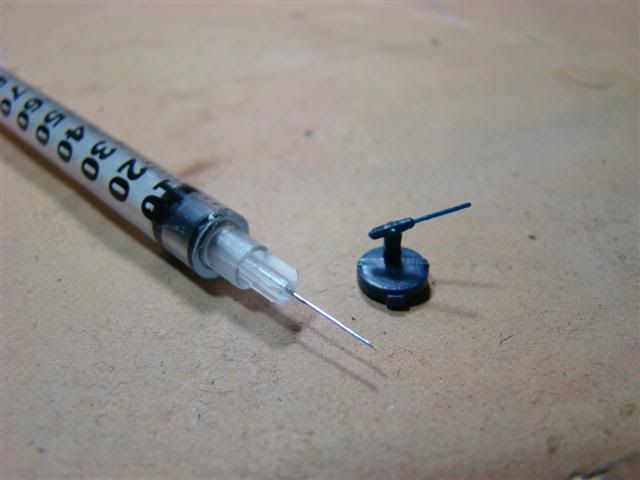

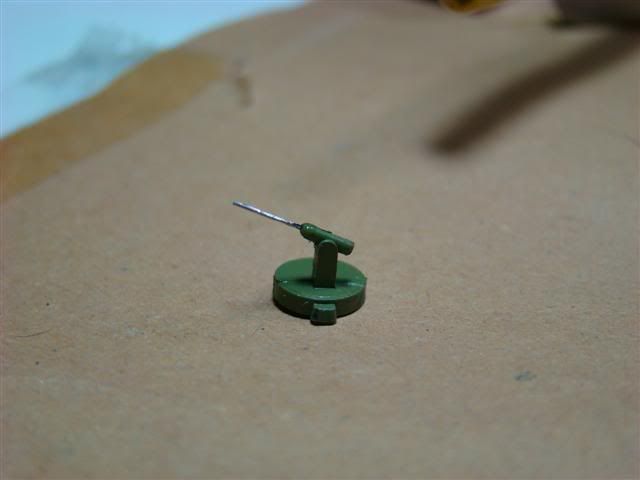

Usei agulha de insulina, pra fazer a metrolhadora:

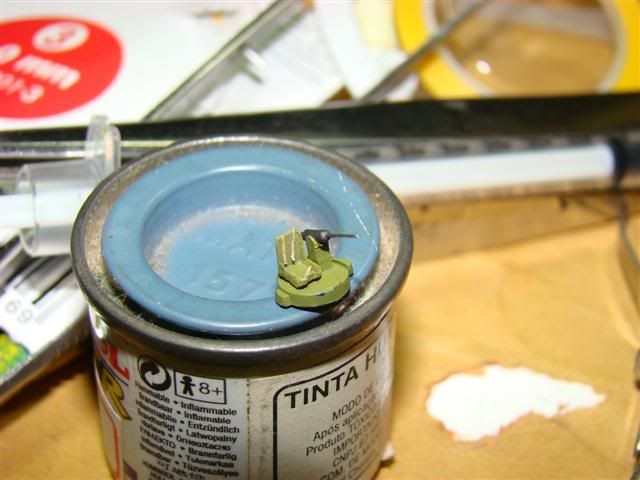

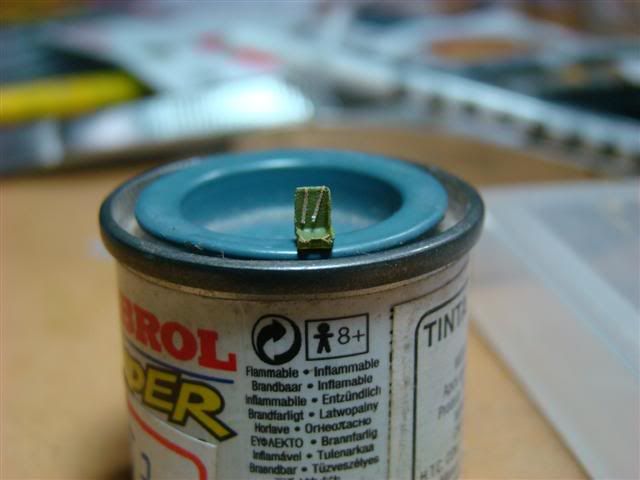

Assento do atirador:

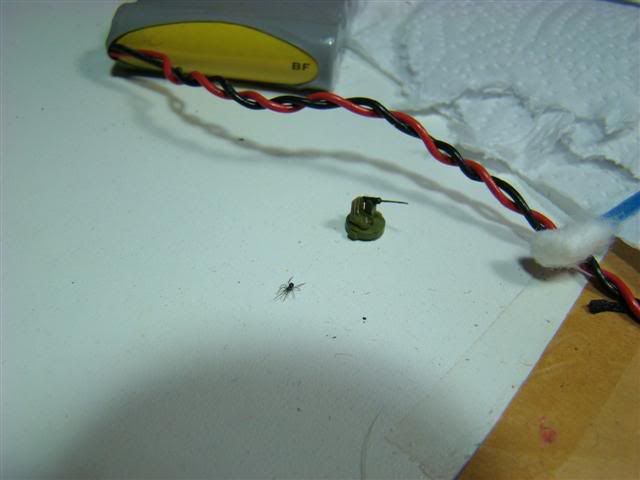

Aqui a ajuda de um OOOMPA-LOOOMPA Very Happy

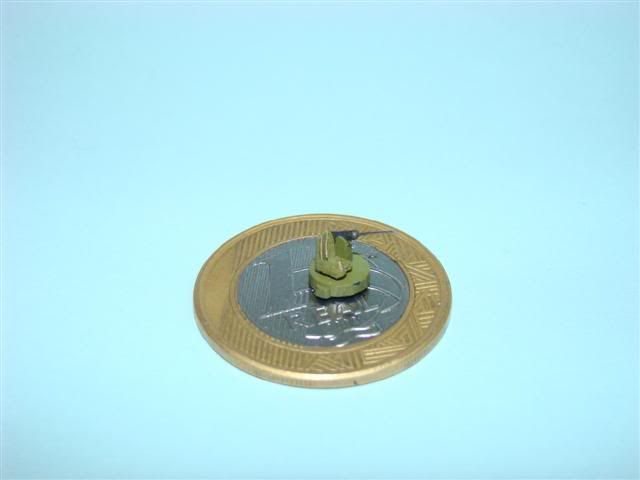

Tamanho da peça montada:

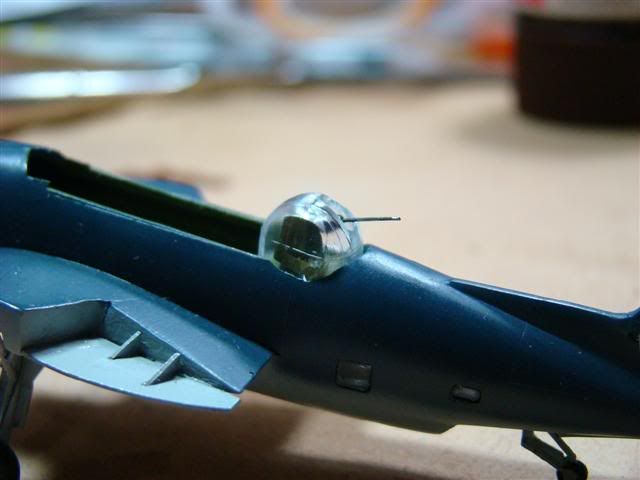

Um dry fit no modelo pra ver como vai ficar:





Alguns detalhes a vir...


Lucas

Número de Mensagens : 158
Idade : 38
Localização : Sertãozinho - SP
Pontos : 206
Data de inscrição : 03/08/2009

Voltar ao Topo Ir em baixo

Re: Grumman TBF-Avenger Minicraft 1/144 Finalizado

Mensagem  Lucas em Qua 05 Ago 2009, 12:25

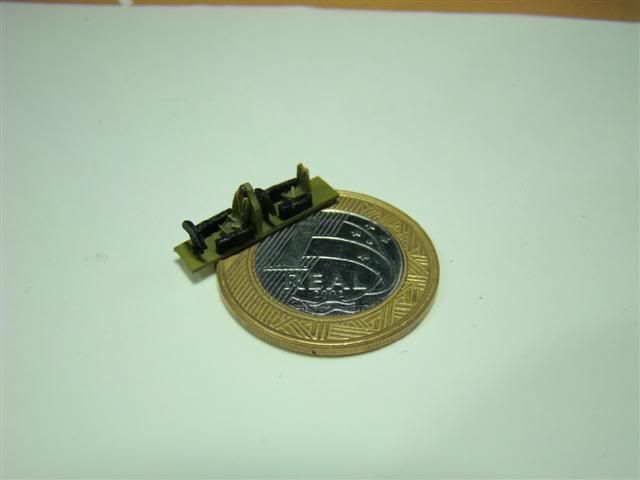

Fiz os painéis de instrumentos e alguns detalhes no interior

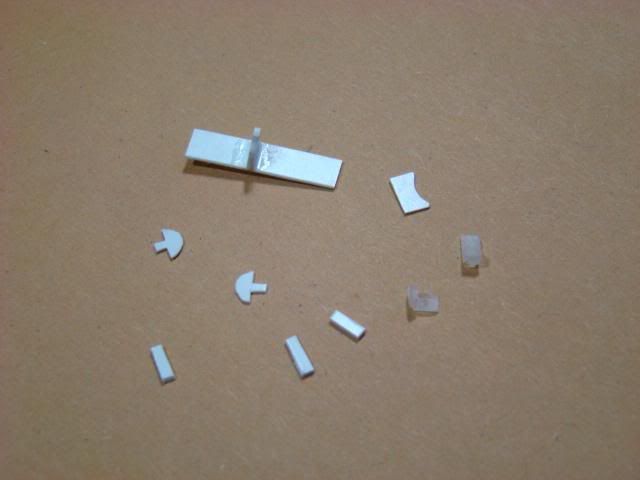

Pronto pra pintar

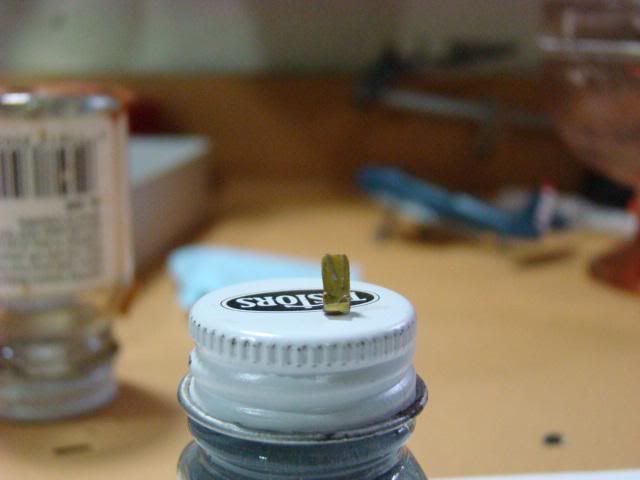

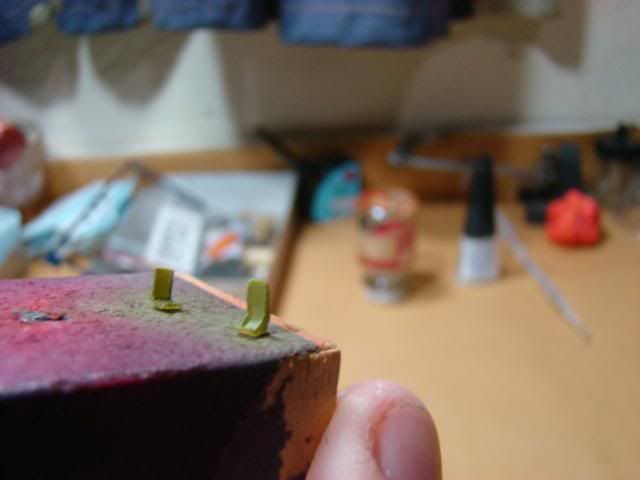

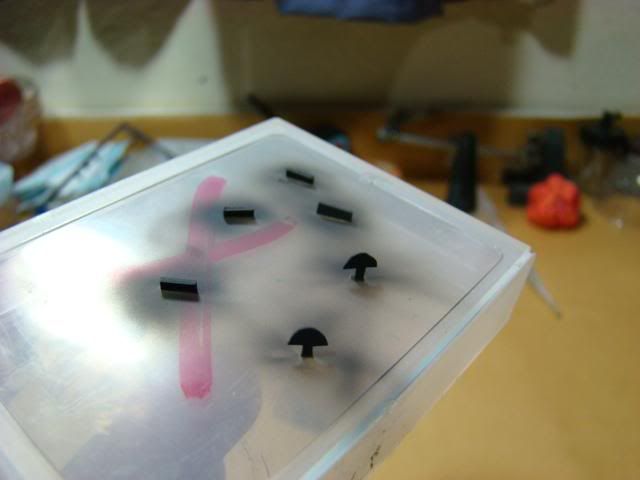

As peças são pequenas demais, dificultando usar até pinças, então a melhor maneira de pintar é colando em algum lugar..

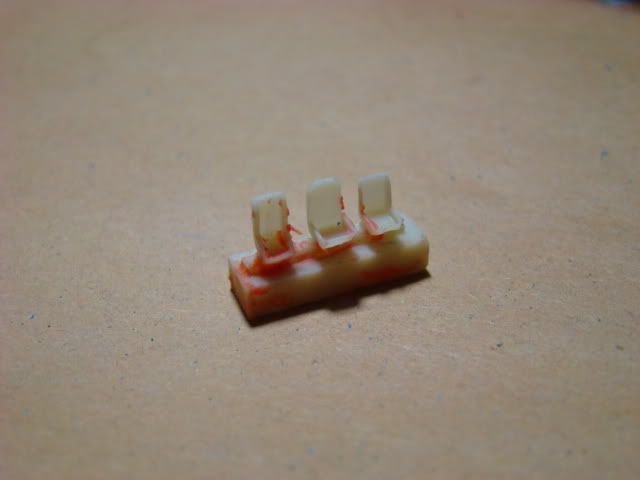

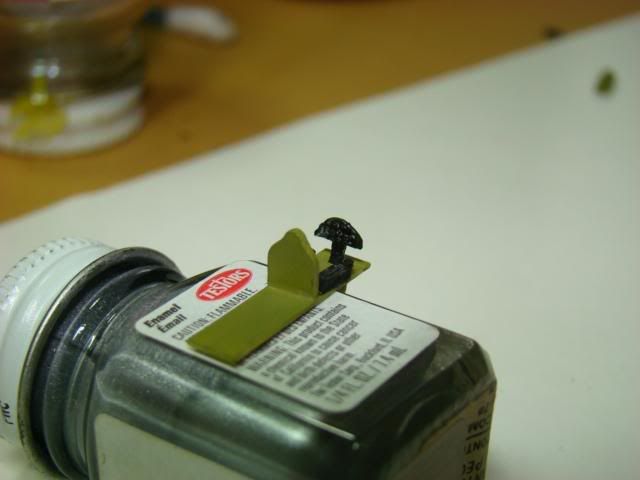

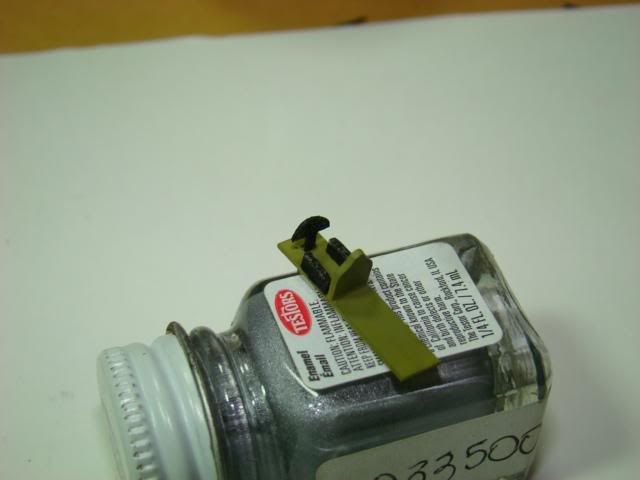

O assento do piloto e parte do cockpit







Me esqueci de adicionar o manche ! Depois vou colocar com calma.. tomando o cuidado para colá-lo na posição certa em que está as parte móveis Wink

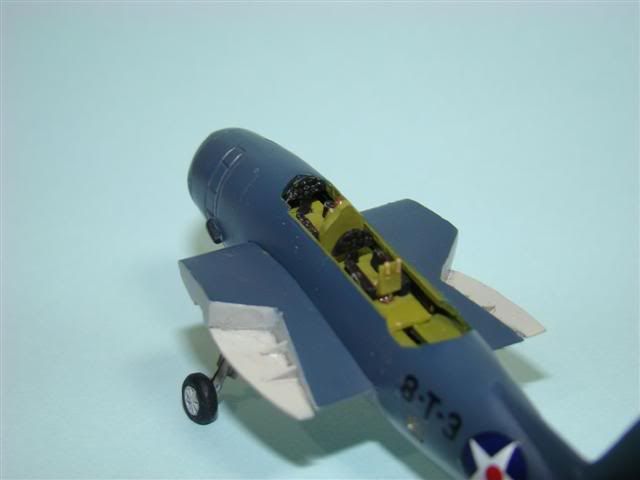

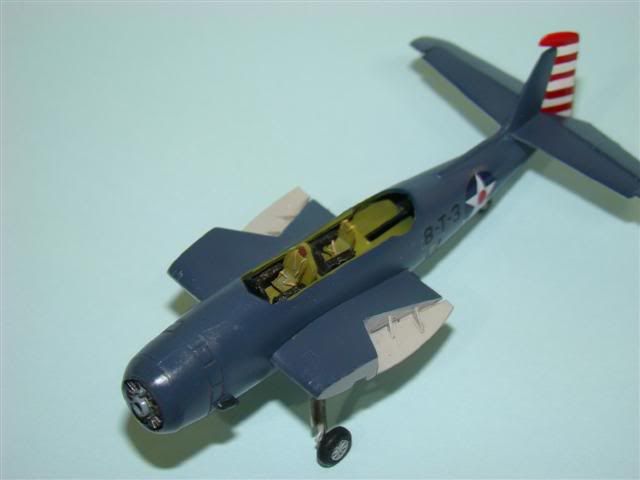

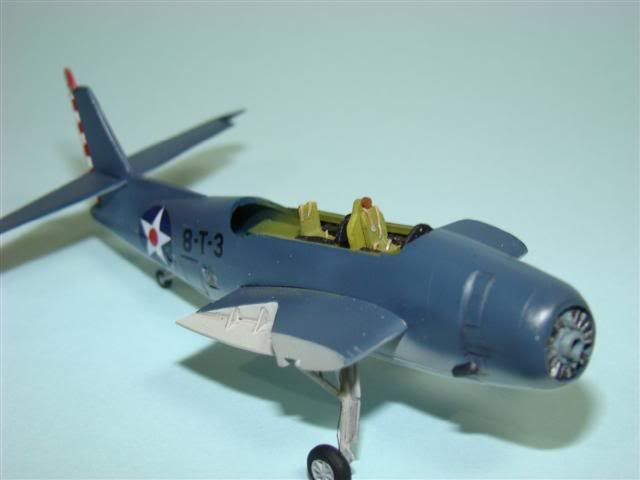

E agora montado no montado Very Happy Very Happy









Agora o próximo desafio será o canopy... to pensando em usar tirinhas de decalques.. vamos ver o que será melhor..

Lucas

Número de Mensagens : 158
Idade : 38
Localização : Sertãozinho - SP
Pontos : 206
Data de inscrição : 03/08/2009

Voltar ao Topo Ir em baixo

Re: Grumman TBF-Avenger Minicraft 1/144 Finalizado

Mensagem  Lucas em Qua 05 Ago 2009, 12:26

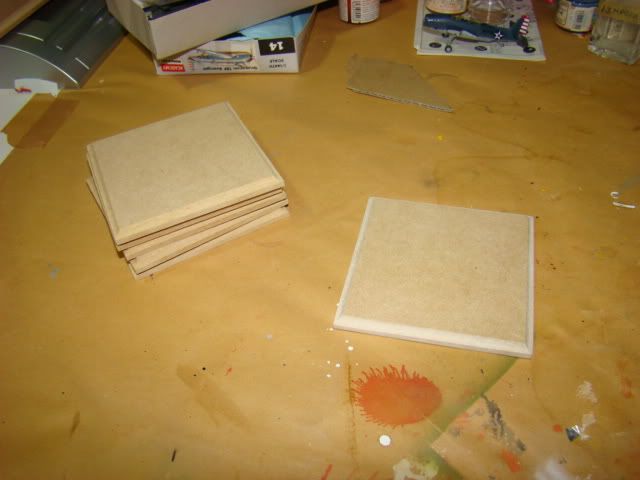

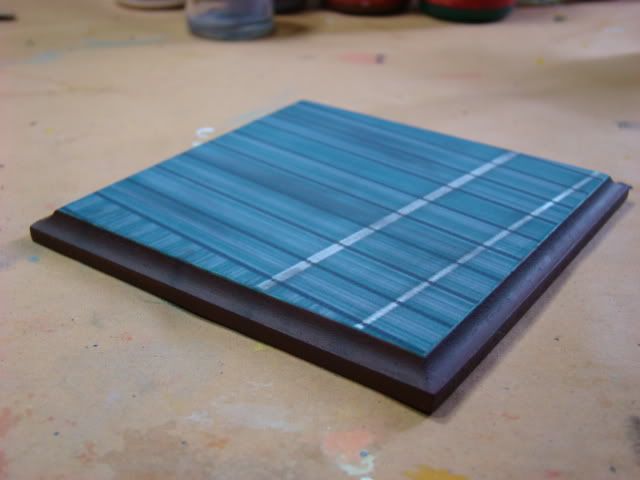

Dei um tempo das coisas minúsculas e me dediquei a base do modelo.

Usei aqueles suporte para copos vendidos em lojas de artesanato, são bem baratos e pra escala que eu faço ficam perfeitos.

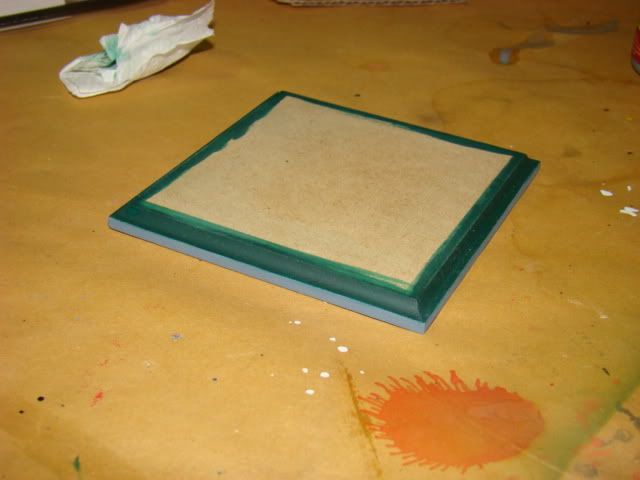

Apliquei as bordas em verde e cinza: (Acrilex)

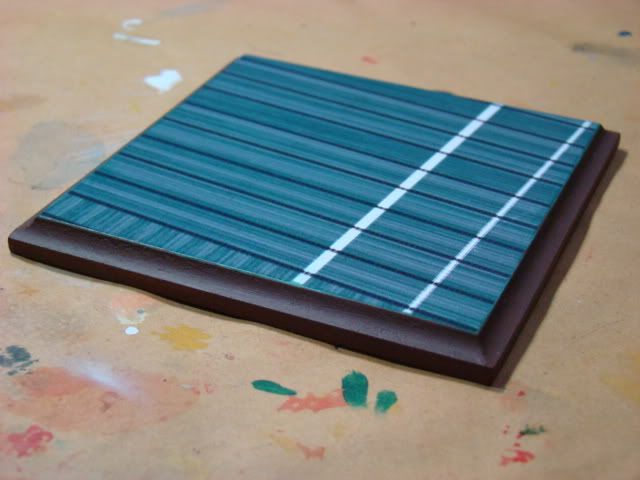

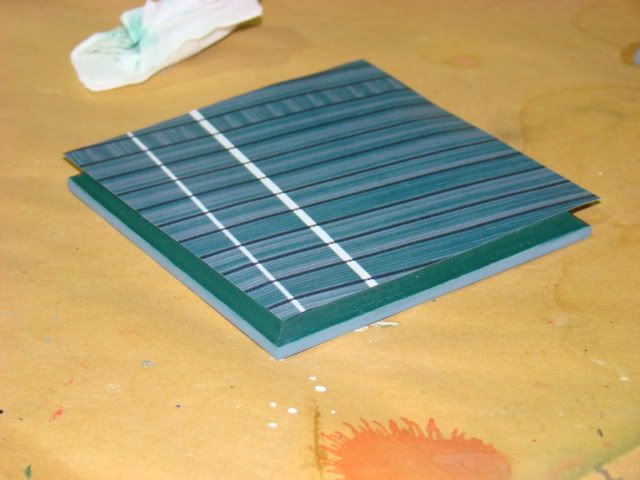

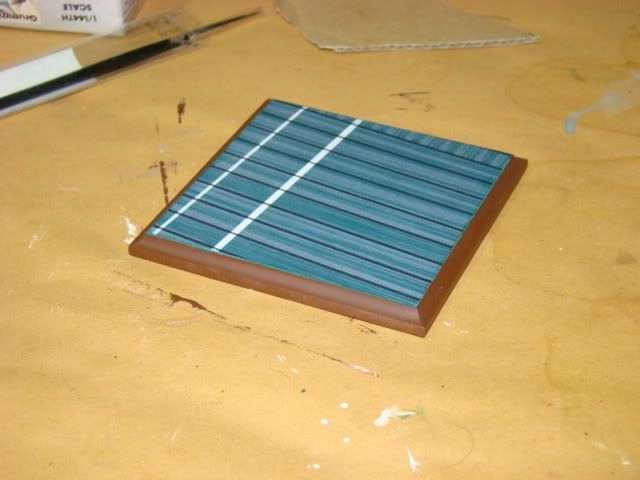

Imprimi na minha laser colorida um template do convés do porta aviões e colei na base.



Mas devido a cor que usei, ficou tudo muito apagado, então troquei o verde/cinza por marrom tb da acrilex.. o resultado foi 100%





Apliquei um pouco de giz pastel cinza/preto e verniz fosco (a impressão colorida da laser deixa muito brilhante)

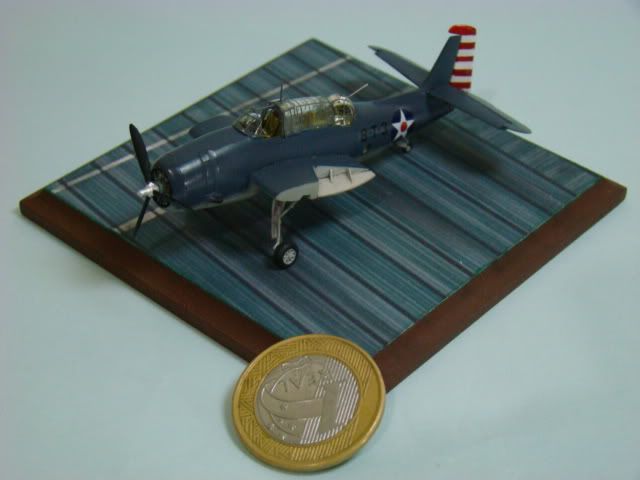

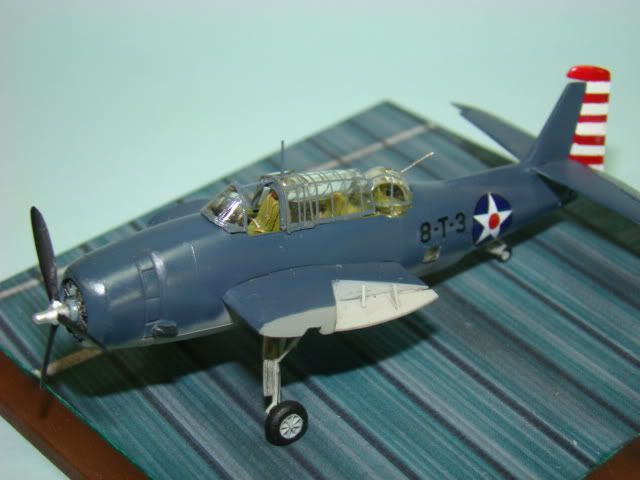

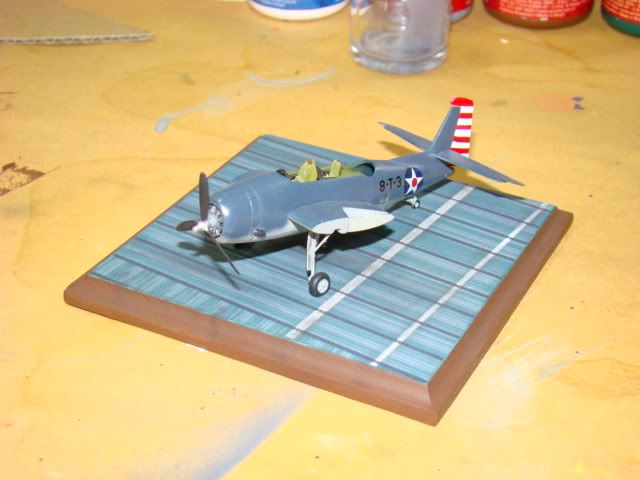

E finalmente claro, a curiosidade mata rsrs fiz um teste de como vai ficar mais ou menos a mosquinha...


Lucas

Número de Mensagens : 158
Idade : 38
Localização : Sertãozinho - SP
Pontos : 206
Data de inscrição : 03/08/2009

Voltar ao Topo Ir em baixo

Re: Grumman TBF-Avenger Minicraft 1/144 Finalizado

Mensagem  Lucas em Qua 05 Ago 2009, 12:27

O canopi é a parte que deu mais trabalho, como as linhas são muito finas, é quase impossivel mascarar e pintar (talvez um monge tibetano consiga rsrs Very Happy )

Resolvi fazer pequenas tiras de decal, e colar, achei a maneira mais fácil e rápida.

Folha de decal normal:



Apliquei uma camada de verniz e pintei de verde interior para fazer a cor do interior dos frames



Depois de bem seco (24h) apliquei o azul por cima do verde, que é cor exterior dos frames





Depois usando uma gilette (que tem corte mais fino e preciso que a lâmina de bisturi) cortei pequenas tiras de decal e colei sobre o canopi, para ajudar a fixar usei MicroSet da Microescale.

Aqui da pra perceber a diferença de cores do interior/exterior






Lucas

Número de Mensagens : 158
Idade : 38
Localização : Sertãozinho - SP
Pontos : 206
Data de inscrição : 03/08/2009

Voltar ao Topo Ir em baixo

Re: Grumman TBF-Avenger Minicraft 1/144 Finalizado

Mensagem  Lucas em Qua 05 Ago 2009, 12:28

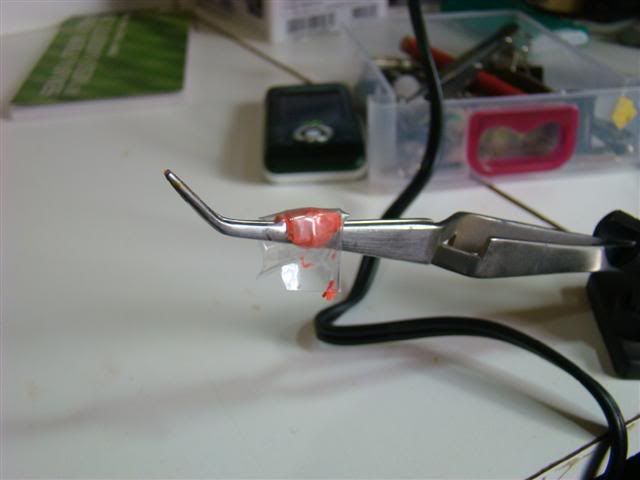

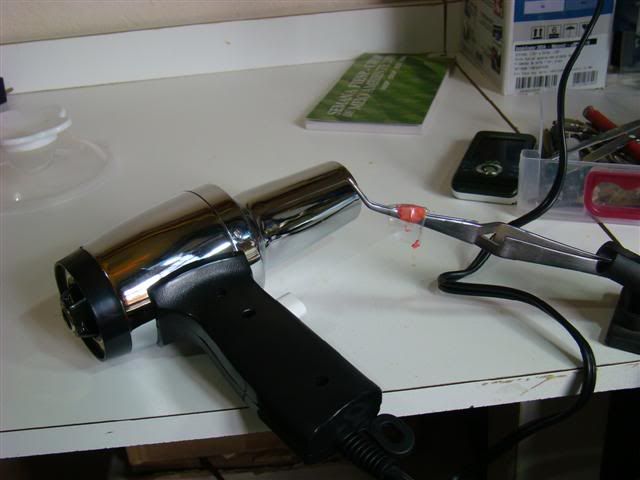

A parte móvel do capony tinha o plástico muito grosso, e não dava pra colocar sobre a outra parte, então decidi fazer uma nova parte, usei massinha de modelar e um pedaço de embalagem, com o soprador de calor, aqueci o plástico e moldei sobre a peça original.

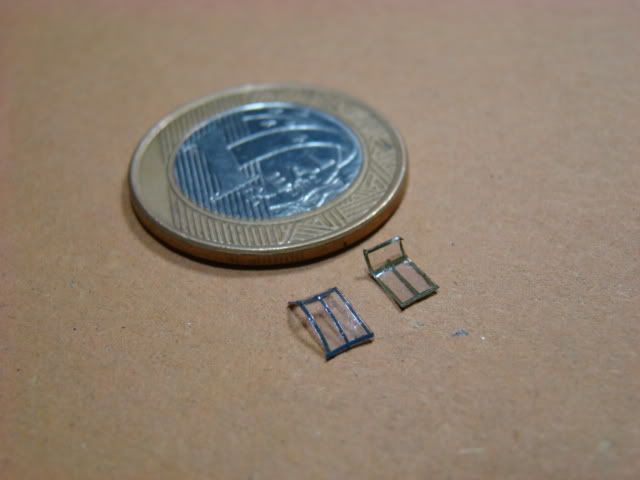

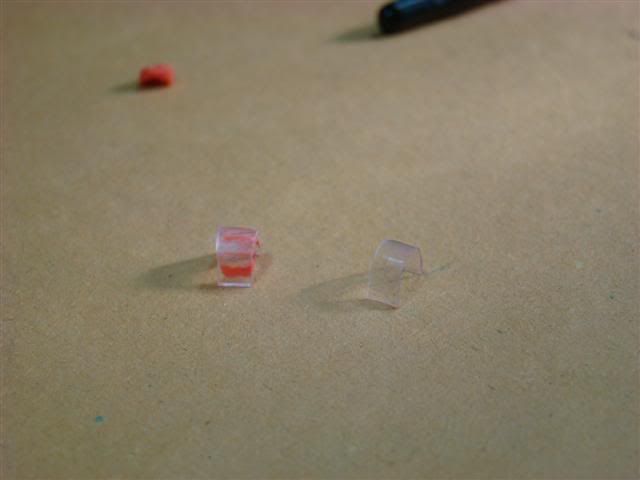

O resultado foi esse, a esquerda a peça original e a direita a que eu fiz

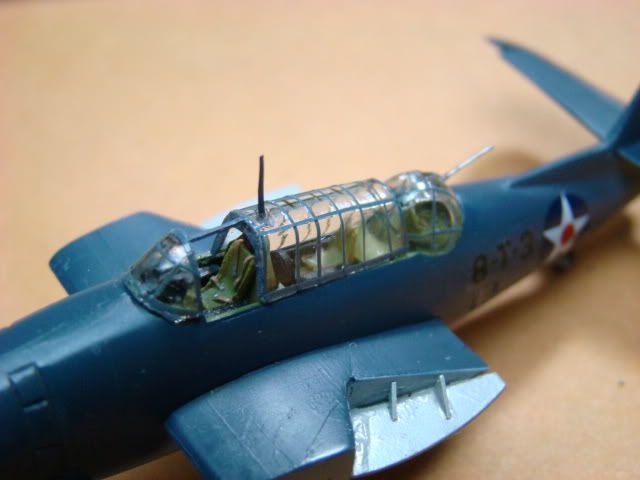

O canopy é dividido em duas partes, note a diferença de cores interior/exterior

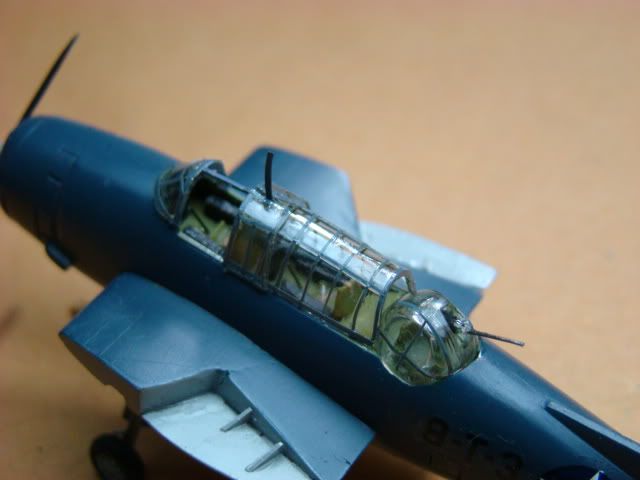

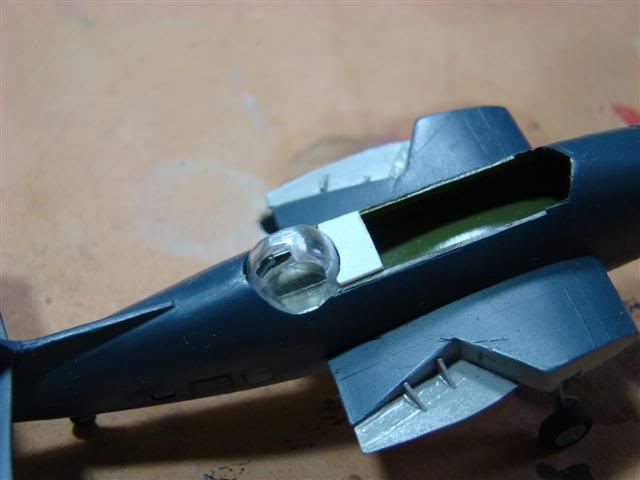

Agora as partes no modelo:










Lucas

Número de Mensagens : 158
Idade : 38
Localização : Sertãozinho - SP
Pontos : 206
Data de inscrição : 03/08/2009

Voltar ao Topo Ir em baixo

Re: Grumman TBF-Avenger Minicraft 1/144 Finalizado

Mensagem  Lucas em Qua 05 Ago 2009, 19:23

Sérgio,

È só baixar aqui:

http://www.flattopsandmore.com/printed_decks.htm

Plastiabraço,

Lucas

Número de Mensagens : 158
Idade : 38
Localização : Sertãozinho - SP
Pontos : 206
Data de inscrição : 03/08/2009

Voltar ao Topo Ir em baixo

Grumman TBF-Avenger Minicraft 1/144

Mensagem  Pacheco em Qua 05 Ago 2009, 21:44

Oi.
Muito bom seu trabalho.
O Avenger nesta escala não é mole não.
Parabéns e um abraço.

Pacheco

Número de Mensagens : 3054
Idade : 46
Localização : Rio de Janeiro
Pontos : 2833
Data de inscrição : 26/04/2009

Voltar ao Topo Ir em baixo

Re: Grumman TBF-Avenger Minicraft 1/144 Finalizado

Mensagem  ogro em Qui 06 Ago 2009, 16:20

PIntar aquele rudder de vermelho e branco é brincadeira ! to loco
