Pessoal,

A pedido do Batatinha, vou postar alguns dos meus trabalhos, este já está finalizado, vai ser um passo a passo a jato rsrs do começo ao fim.

Bom vamos lá:


História do modelo:

O Raiden (trovão) foi projetado como sucessor do Resien, mas falhou na sua promessa inicial, seu desenvolvimento foi muito lento, e quando entrou em serviço com uma performance um pouco melhor do que seu antecessor, apesar de usar um motor mais potente.

Seu primeiro vôo aconteceu em março de 1942 e entrou em serviço no segundo semestre de 1943.

Foi largamente utilizado para intercepatar as formações de bombardeiros B-29.

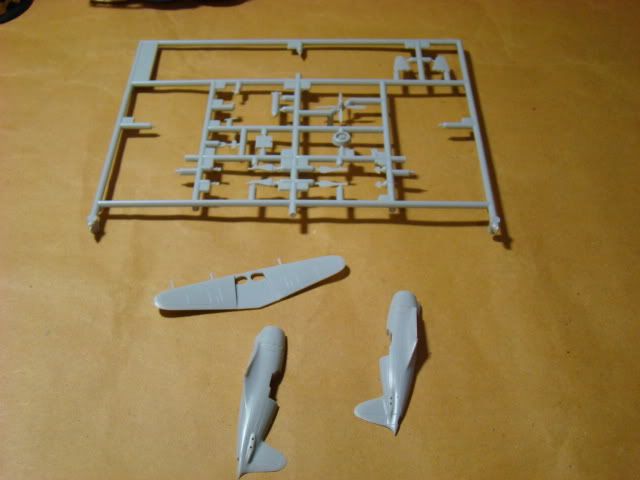

Vamos a montagem:

A proposta será fazer um pequeno diorama, com o modelo realizado um pouso de emergencia em uma praia, vai ser meu primeiro dio neste estilo, vamos ver no que dá.. Very Happy

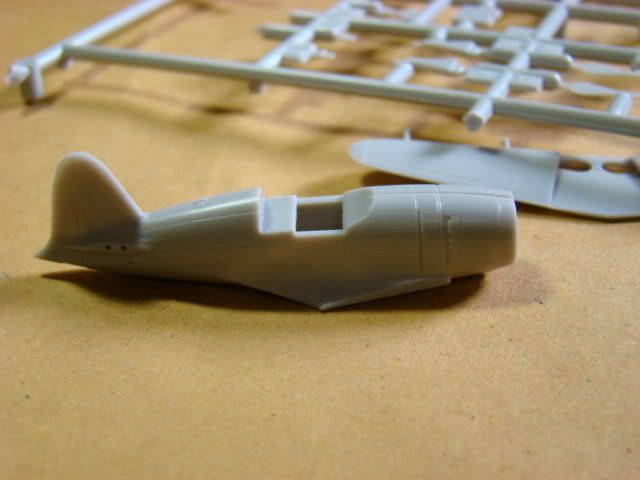

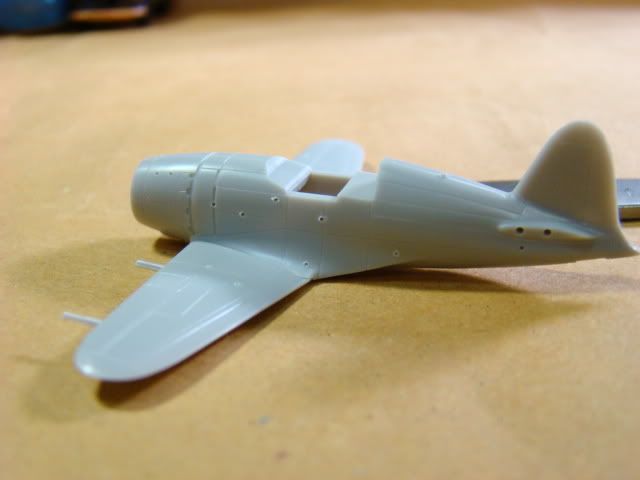

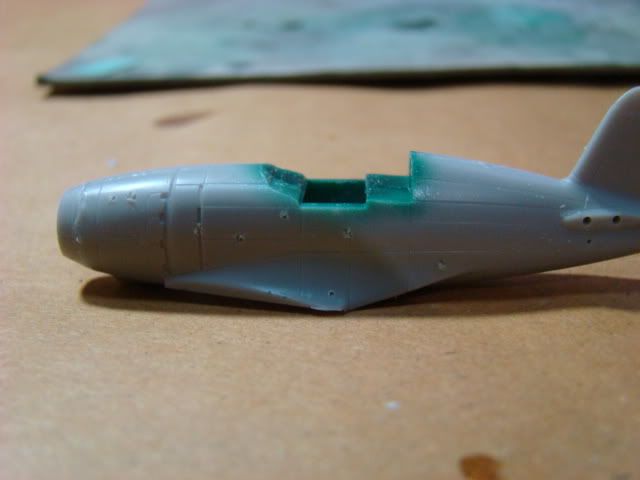

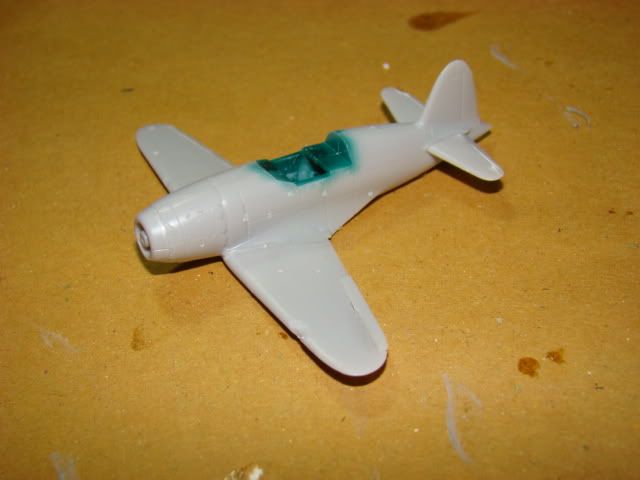

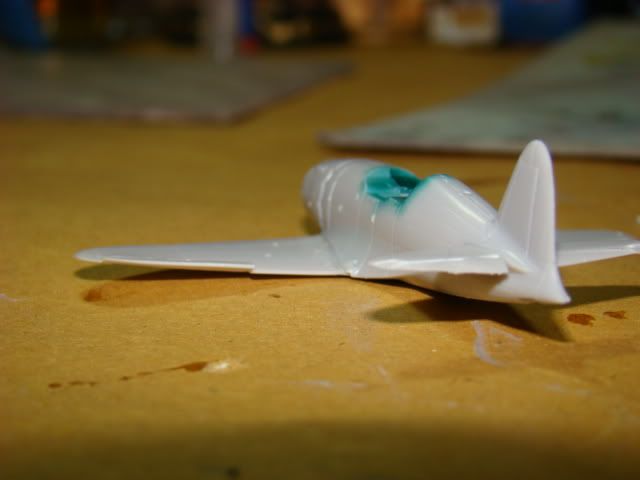

Fiz uns pequenos furos na fuselagem, simulando os danos causados pelas metralhadoras inimigas





Também, alterei a posição dos ailerons e profundores pra dar mais realismo:




Lucas

Número de Mensagens : 158
Idade : 37
Localização : Sertãozinho - SP
Data de inscrição : 03/08/2009

Voltar ao Topo Ir em baixo

Re: Mitsubishi J2M3 Raiden "Jack" - Fujimi - 1/144 - Diorama - Passo a passo completo.

Mensagem  Lucas em Seg 03 Ago 2009, 23:33

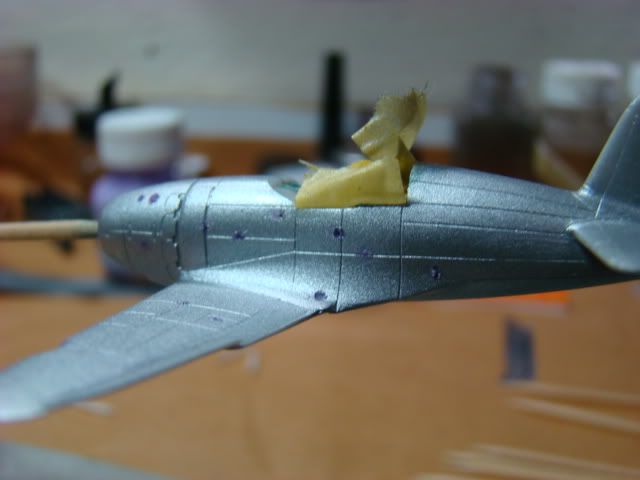

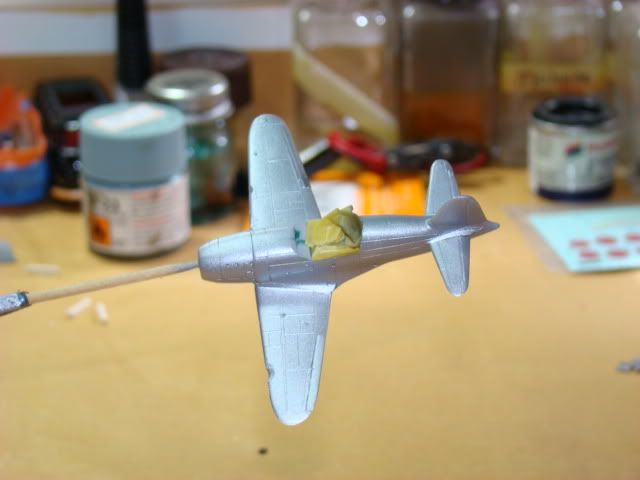

Fiz um pintura de Tamiya Chrome pra ajudar na hora de envelhecer;



Mascarei os buracos dos tiros com Maskol



Mandei ver na tinta !!! Very Happy

Esqueci de fotografar o processo de pintura Sad

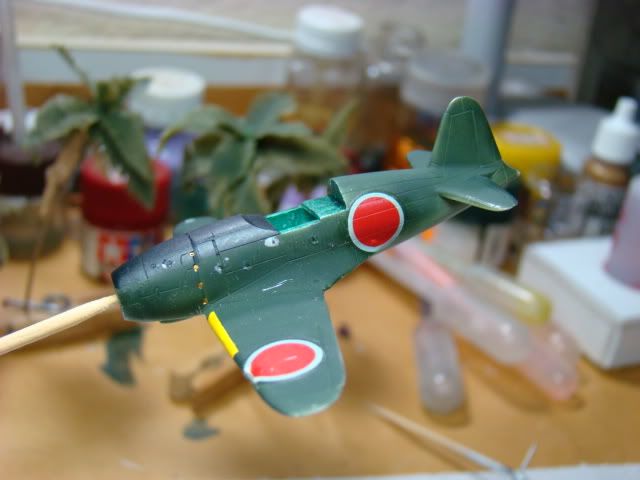

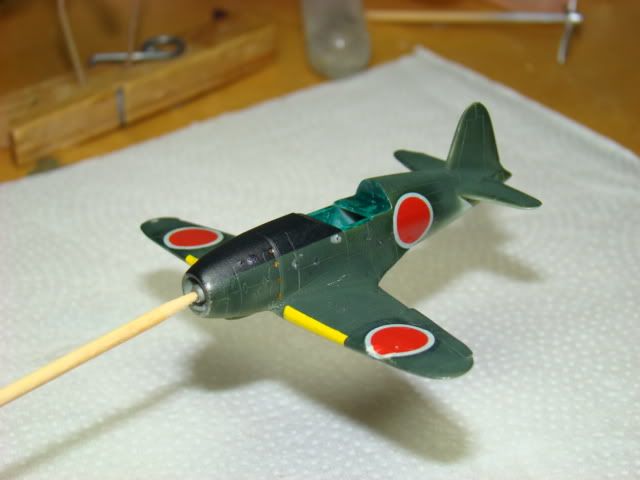

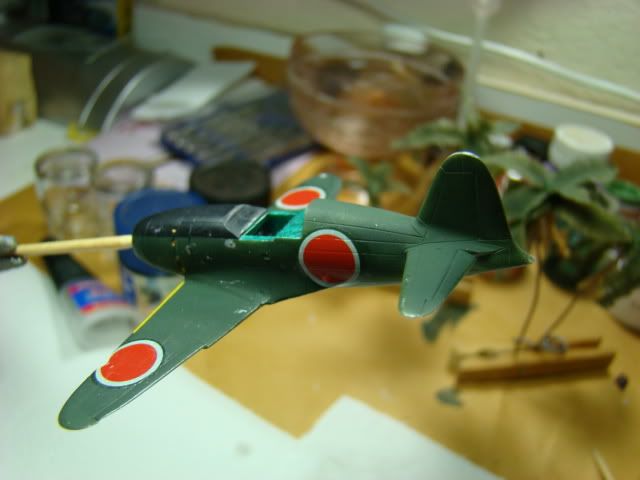

Mas após seca as tintas já comecei a aplicar os decalques:

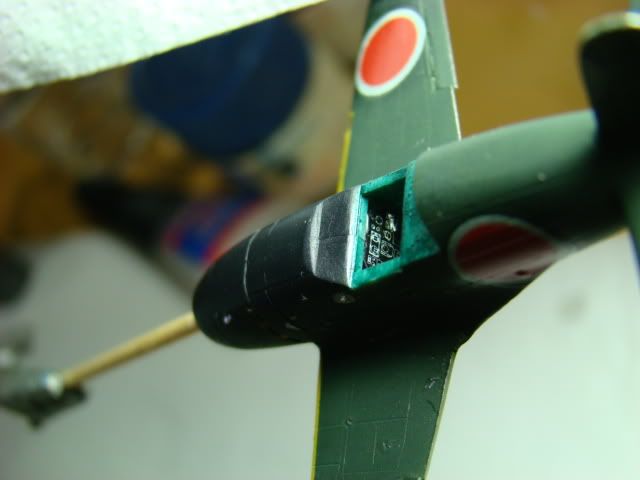

Detalhes do Painel de instrumentos:



Pinturas e decalques:

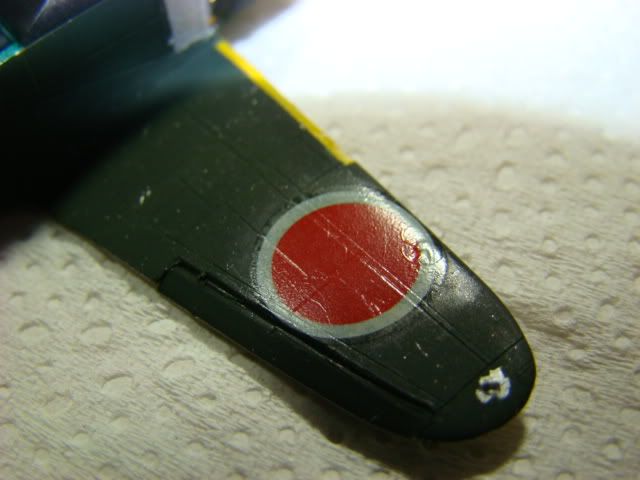

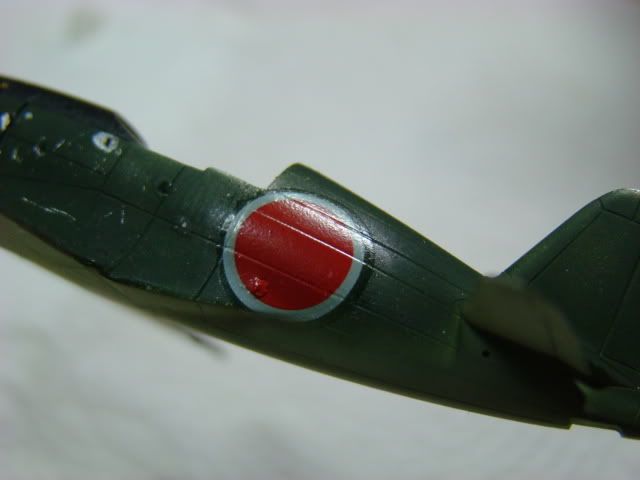

Acho impressionante como a Dupla Micro Set + Micro Sol ajuda na adesão dos decalques olha só isso : (e não usei Future por baixo, foi direto na tinta mesmo




Lucas

Número de Mensagens : 158
Idade : 37
Localização : Sertãozinho - SP
Data de inscrição : 03/08/2009

Voltar ao Topo Ir em baixo

Re: Mitsubishi J2M3 Raiden "Jack" - Fujimi - 1/144 - Diorama - Passo a passo completo.

Mensagem  Lucas em Seg 03 Ago 2009, 23:38

Os coqueiros foram minha primeira experiência em fazer árvores pessoal... até que ficou bacana

Usei fio de aço de 1,6mm e fita tamiya cortada e enrolada no arame para fazer os troncos.





Depois pintei com XF 52 e fiz um wash com a tinta mais escura.




As folhas em fiz de papel vegetal





As pontas do coqueiro fiz com durepoxi assim como os cocos.





Cada coqueiro mede em torno de 7-10 cm o que daria algo entre 10 e 15 metros de altura, as folhas vão de 25mm a 35mm, o que seriam folhas de 2 a 4 metros de comprimento, na minha humilde opinião ficou bem escalinha.

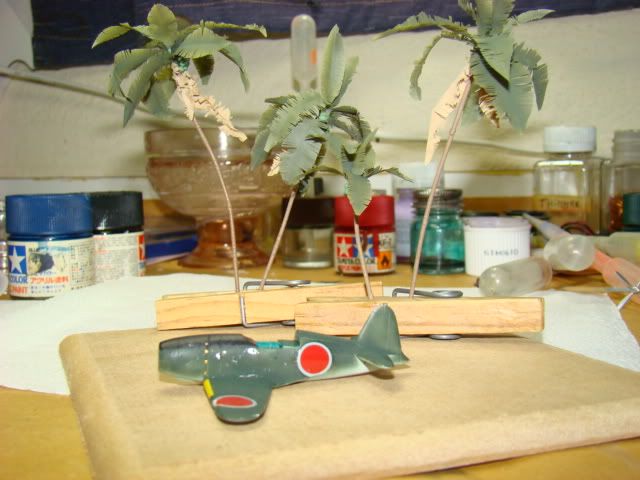

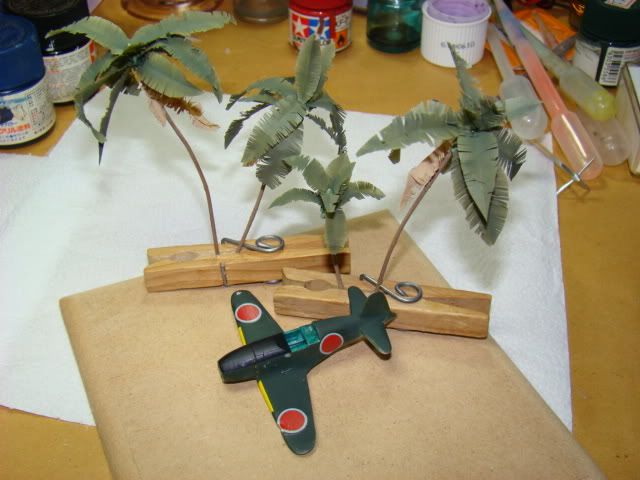

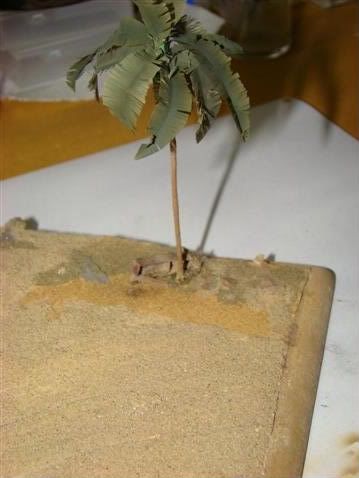

E como a curiosidade mata, já fiz uma simulação de como vai ficar mais ou menos o diorama (tera mais coqueiros que isso)






Lucas

Número de Mensagens : 158
Idade : 37
Localização : Sertãozinho - SP
Data de inscrição : 03/08/2009

Voltar ao Topo Ir em baixo

Re: Mitsubishi J2M3 Raiden "Jack" - Fujimi - 1/144 - Diorama - Passo a passo completo.

Mensagem  Lucas em Seg 03 Ago 2009, 23:39

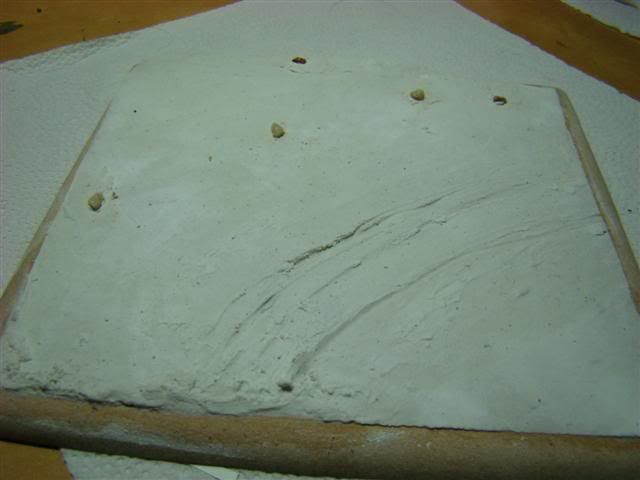

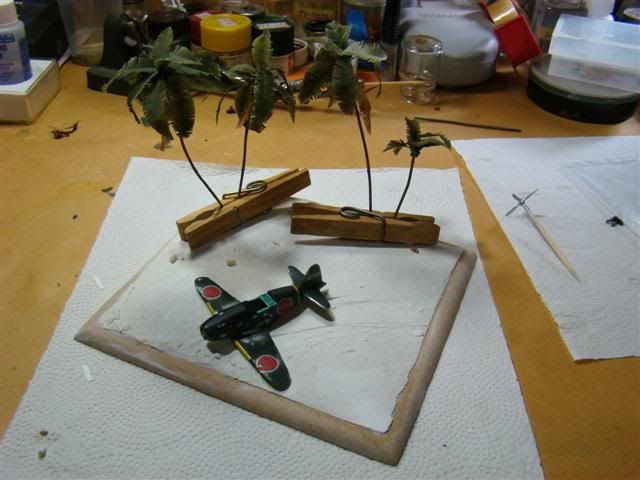

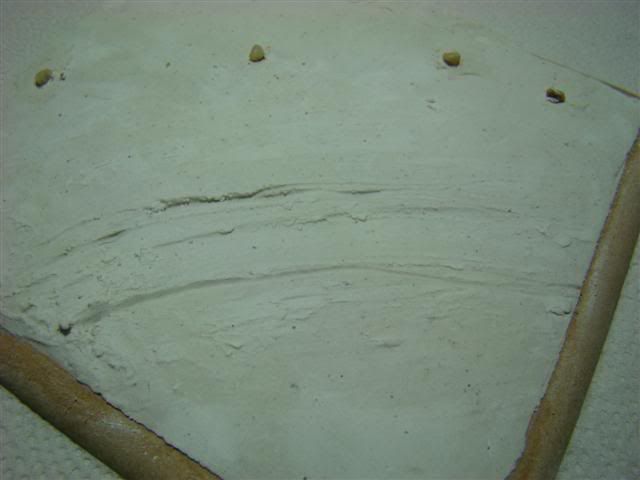

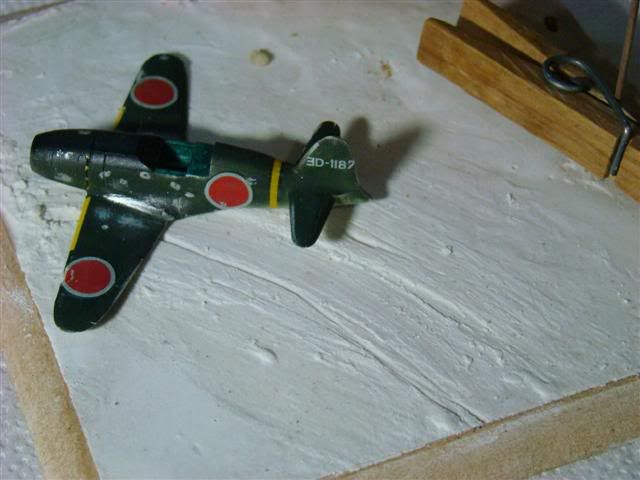

Preparei a base com gesso.

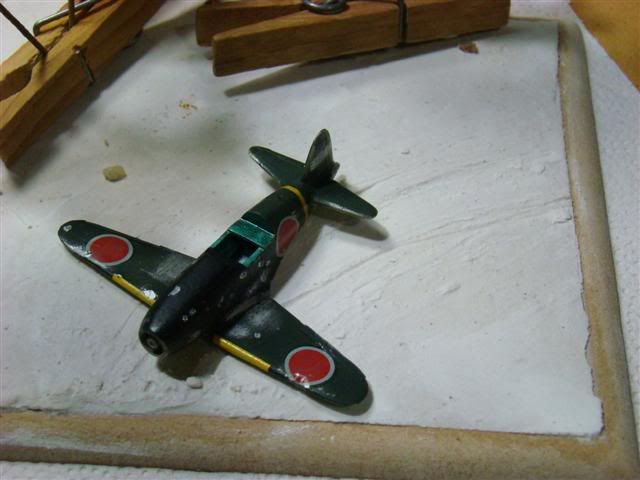

Embrulhei o modelo com filme plástico e fiz as marcas no terreno, também coloquei algumas pedras com o gesso ainda molhado, assim quando colocar a areia elas ficam mais naturais.

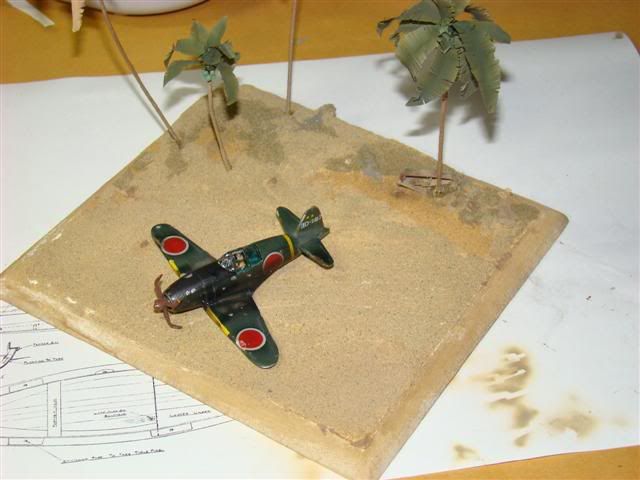

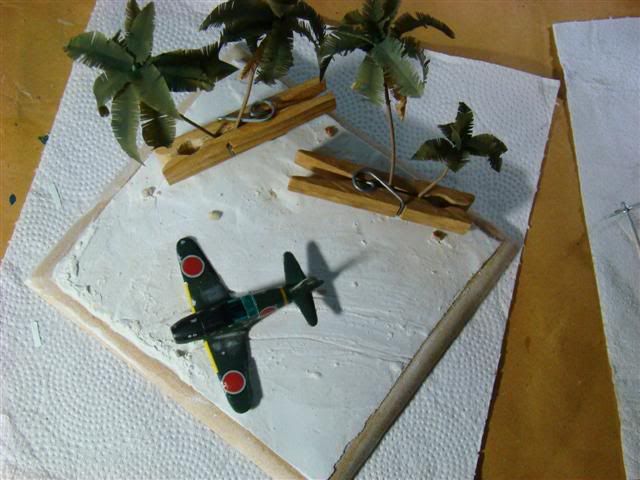

Aqui dá pra ter uma idéia de como está ficando o pequeno dio..






Lucas

Número de Mensagens : 158
Idade : 37
Localização : Sertãozinho - SP
Data de inscrição : 03/08/2009

Voltar ao Topo Ir em baixo

Re: Mitsubishi J2M3 Raiden "Jack" - Fujimi - 1/144 - Diorama - Passo a passo completo.

Mensagem  Lucas em Seg 03 Ago 2009, 23:41

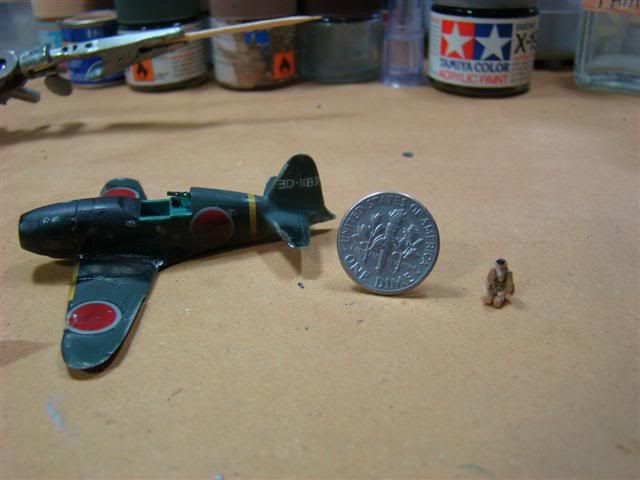

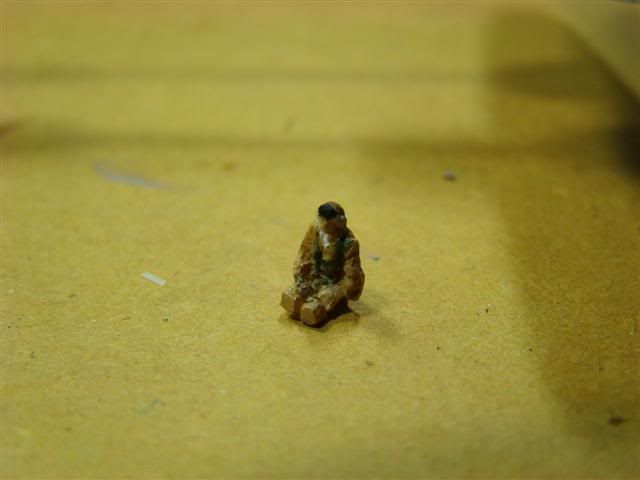

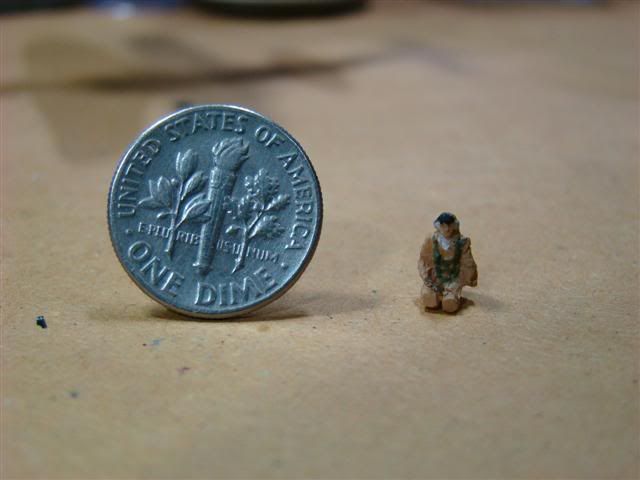

Pintei o piloto (comprarei com uma moeda americana porque também postei em um fórum gringo.. desculpem, esqueci de tirar uma foto com nosso Real...)

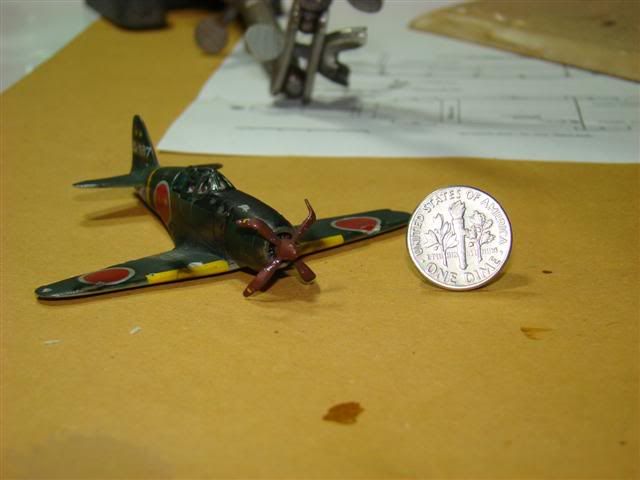

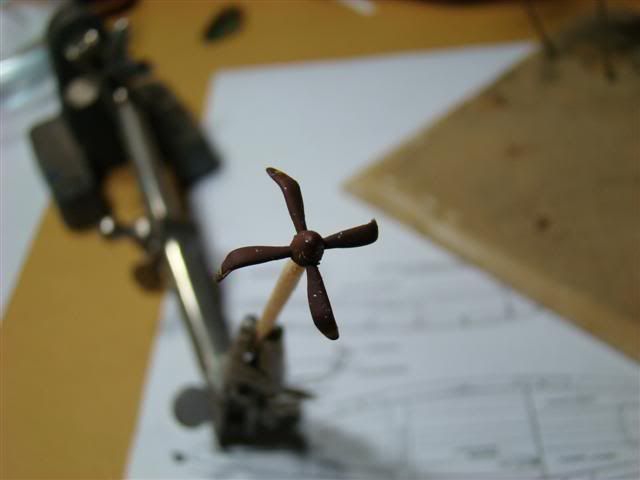

Fiz os danos na hélice, ainda não fiz todos os desgastes.. to deixando isso pro final

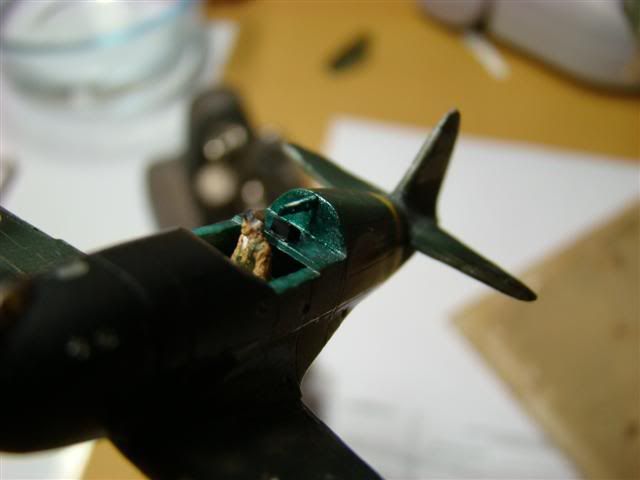

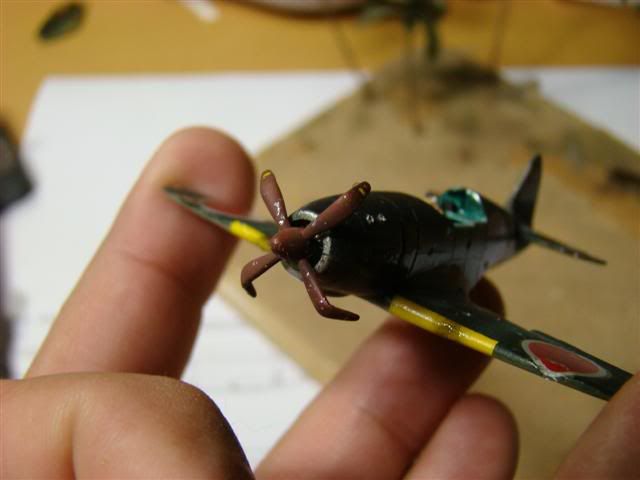

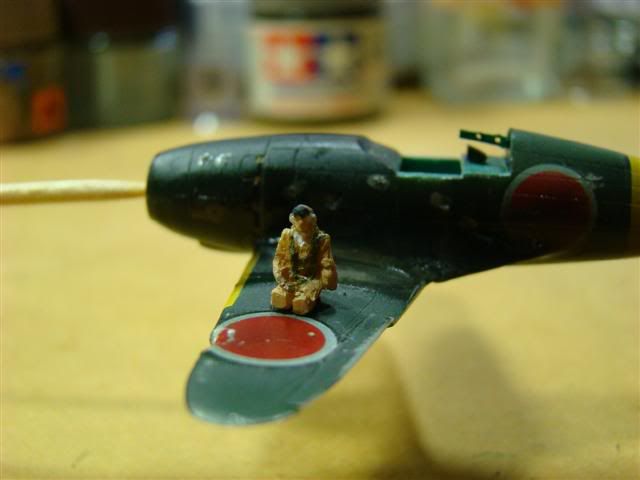

O piloto no avião.. coloquei ele de lado pra simular que está ferido tentando sair da aeronave

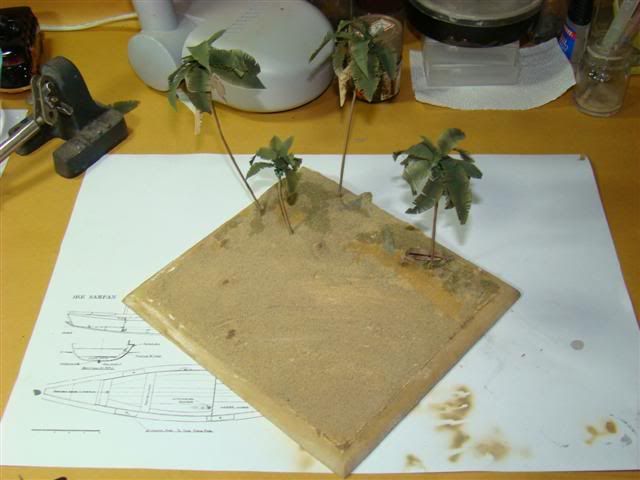

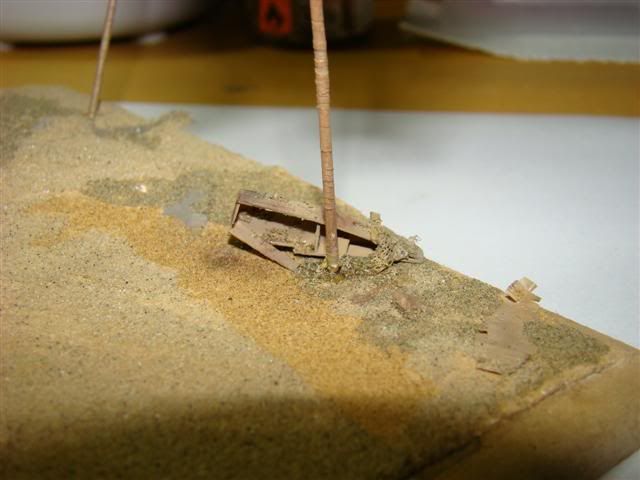

A base está quase pronta, ainda faltamm alguns coqueiros, também coloquei um pequeno barco abandonado pra adicionar um pouco mais de realismo

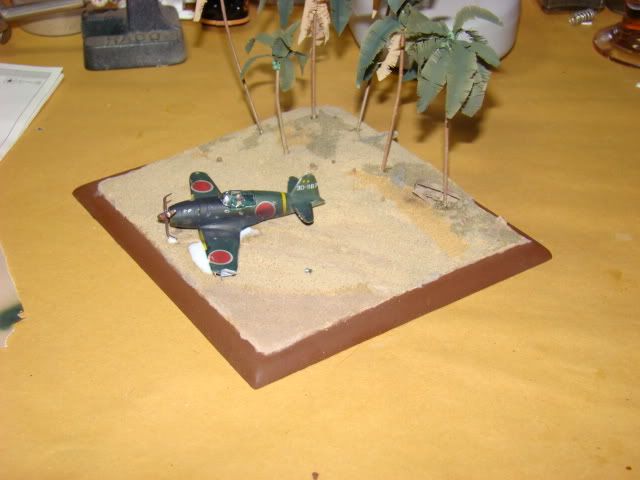

Aqui quase pronto, ainda tem um montão de detalhes que preciso fazer, mas já dá pra ter uma idéia de como vai ficar...



Lucas

Número de Mensagens : 158
Idade : 37
Localização : Sertãozinho - SP
Data de inscrição : 03/08/2009

Voltar ao Topo Ir em baixo

Re: Mitsubishi J2M3 Raiden "Jack" - Fujimi - 1/144 - Diorama - Passo a passo completo.

Mensagem  Lucas em Seg 03 Ago 2009, 23:42

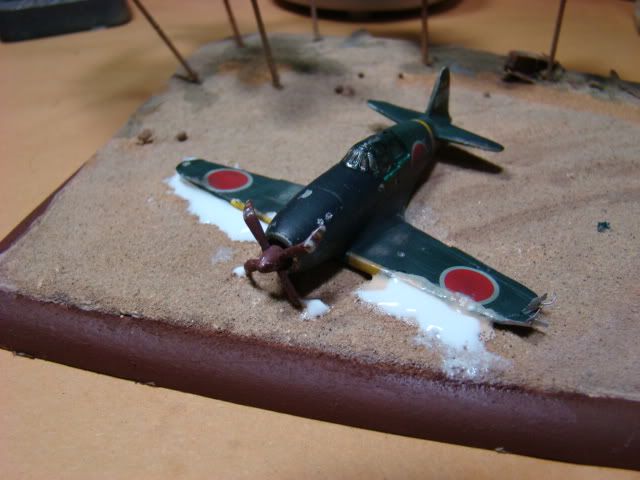

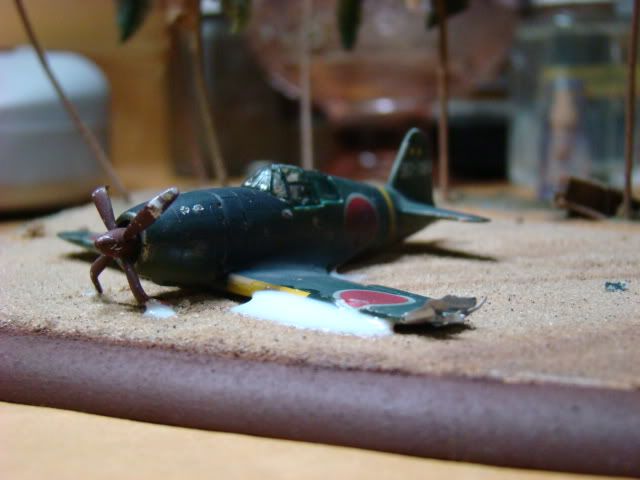

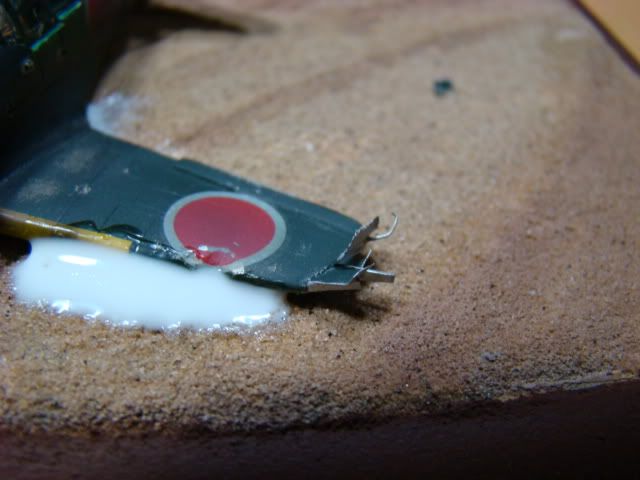

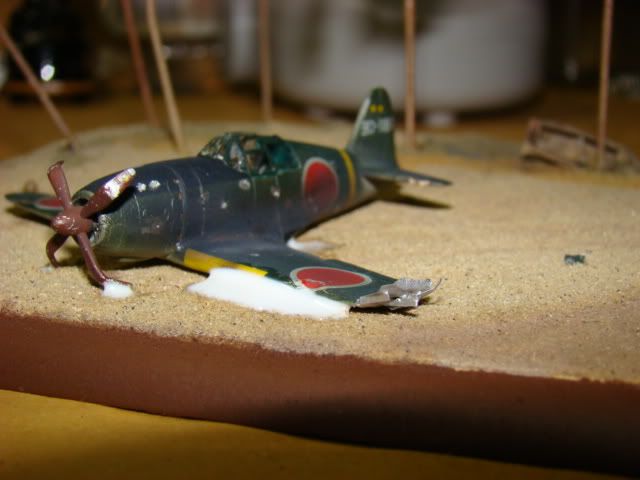

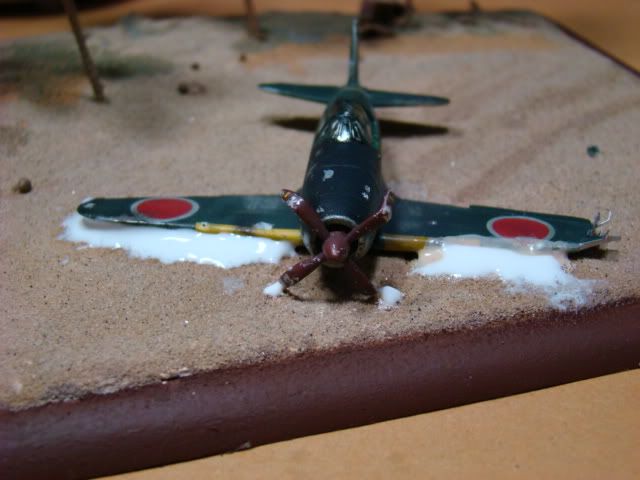

Fixei o modelo com cola branca e aproveitei para fazer os acumulos de areia nos bordos de ataque..













Também fiz uma parte da areia um pouco mais escura, para simular areia molhada.

Lucas

Número de Mensagens : 158
Idade : 37
Localização : Sertãozinho - SP
Data de inscrição : 03/08/2009

Voltar ao Topo Ir em baixo

Re: Mitsubishi J2M3 Raiden "Jack" - Fujimi - 1/144 - Diorama - Passo a passo completo.

Mensagem  Lucas em Seg 03 Ago 2009, 23:44

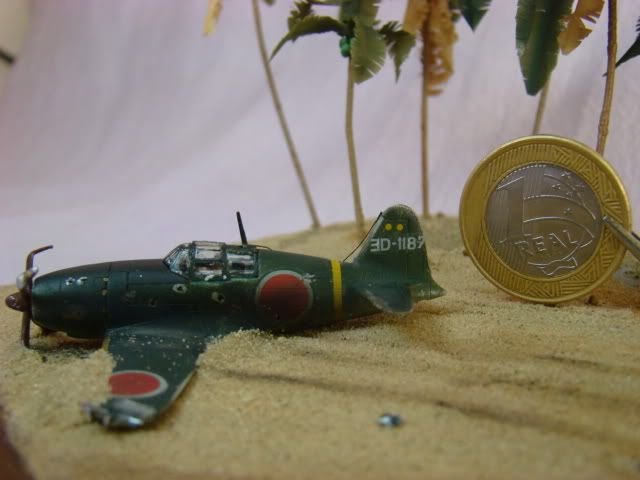

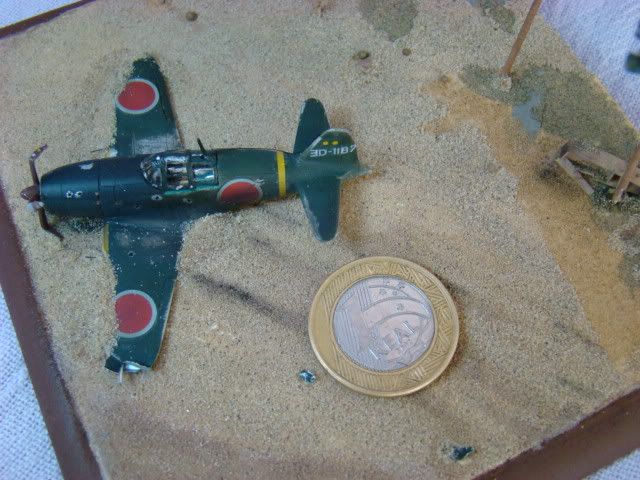

Acrescentei alguns detalhes, como manchas de óleo e combustível na grama, além de pedaços da ponta da asa, a antena arrebentada...

Espero que gostem e obrigado por ver ! Dúvidas estamos aí, é só perguntar Wink
